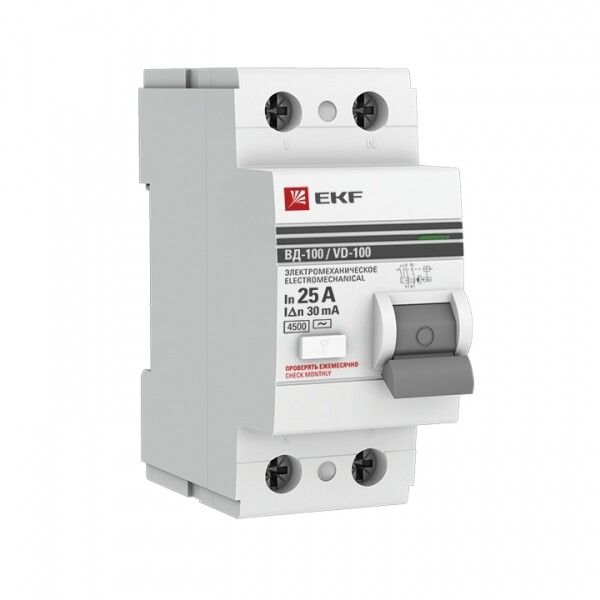

Выключатель дифференциальный (УЗО) ВД-100 2п 25А 30мА (тип АС) PROximа | elcb-2-25-30-em-pro EKF

Выключатель дифференциального тока (УЗО) ВД-100 EKF PROxima - это электромеханическое устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для бытовых и промышленных сетей переменного тока 230 В. Артикул elcb-2-25-30-em-pro.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. Устройство работает в паре с автоматическим выключателем - сам по себе оно не защищает от перегрузок и КЗ.

Подходит для установки в жилых домах, офисах, на производстве: в распределительных щитах кухонь, ванных комнат, мастерских, на участках с повышенной влажностью или где используются мощные электроприборы.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не зависит от внешнего питания, работает даже при отсутствии напряжения в сети.
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения.
• Дифференциальный ток: 30 мА - срабатывает при утечке выше этой величины, что соответствует требованиям безопасности для защиты человека.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к импульсным или постоянным утечкам.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, применяется в однофазных цепях.
• Номинальное напряжение: 230 В - предназначено для сетей 220–240 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины.
• Сечение проводников: 1–25 мм2 - позволяет подключать медные провода от тонких до мощных, включая кабели для розеточных групп и силового оборудования.
• Рабочая температура: от -10 C до +50 C - надёжно функционирует в большинстве условий, кроме экстремально холодных помещений.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Ширина: 2 модуля - занимает два места на DIN-рейке, легко встраивается в стандартные щиты.
• Глубина монтажа: 66 мм - учитывать при проектировании глубины корпуса щита.
• Частота: 50 Гц - оптимизировано для российской и европейской сети.
• Напряжение изоляции: 660 В - обеспечивает высокую изоляционную прочность между контактами.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в помещениях с контролируемой влажностью.
• Нормативный документ: ГОСТ Р 51329-2013 (МЭК 61543-1995) - соответствие российским и международным стандартам безопасности.

Совместимость и монтаж

УЗО ВД-100 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу - входные клеммы расположены сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Не допускается использование многожильных проводов без наконечников, так как это снижает надёжность контакта.

Для полноценной защиты требуется обязательная комбинация с автоматическим выключателем на 25 А или ниже. Само УЗО не отключает при перегрузке или КЗ - только при утечке тока.

Безопасность и стандарты

УЗО ВД-100 EKF PROxima соответствует ГОСТ Р 51329-2013 и МЭК 61543, что гарантирует точность срабатывания при 30 мА и отказоустойчивость в аварийных ситуациях. Электромеханическая конструкция исключает возможность ложного срабатывания при сбоях в питании. Применение в соответствии с ПУЭ и нормами по электробезопасности.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов.
• Высокая отключающая способность (4,5 кА) - подходит для объектов с возможными высокими токами КЗ.
• Широкий диапазон сечений проводов - универсальность для различных задач, от освещения до мощных приёмников.
• Долгий срок службы: 84 месяца гарантии - подтверждает качество сборки и материалов.
• Совместимость с сериями других устройств EKF PROxima - удобно формировать единые щитовые решения.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с высоким уровнем пульсаций.
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автоматический выключатель в цепи.
• IP20 - нельзя устанавливать вне закрытого щита, особенно во влажных зонах (баня, улица, подвал без отопления).
• Рабочая температура начинается от -10 C - не рекомендуется для неотапливаемых помещений зимой, например, в гаражах без обогрева.
• Только тип AC - не подходит для современных устройств с импульсными источниками питания (например, компьютеры, зарядки), где возможны постоянные утечки.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании блендеров, микроволновок, кофе-машин.
• Щитовая группа для ванной комнаты - обязательное требование ПУЭ при наличии воды и металлических труб.
• Цепь питания станка в цеху - снижает риск поражения при повреждении кабеля или корпуса оборудования.
• Общий ввод в квартире - если используется совместно с автоматом, создаёт уровень защиты уровня II (по классификации ПУЭ).

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель перед ним был на равный или меньший ток (например, 25 А или 16 А).
• При монтаже используйте наконечники на многожильных проводах - это повысит долговечность соединения и снизит нагрев.
• Проверяйте работоспособность кнопкой “Т” один раз в месяц - тестирование не требует специнструментов.
• Если в вашей сети есть много электроники (LED-свет, Wi-Fi роутеры, USB-зарядки), рассмотрите вариант УЗО типа A - они реагируют и на пульсирующий ток утечки.
• При установке в старый щит с малой глубиной - учтите, что УЗО ВД-100 требует минимум 66 мм свободного пространства за рейкой.
