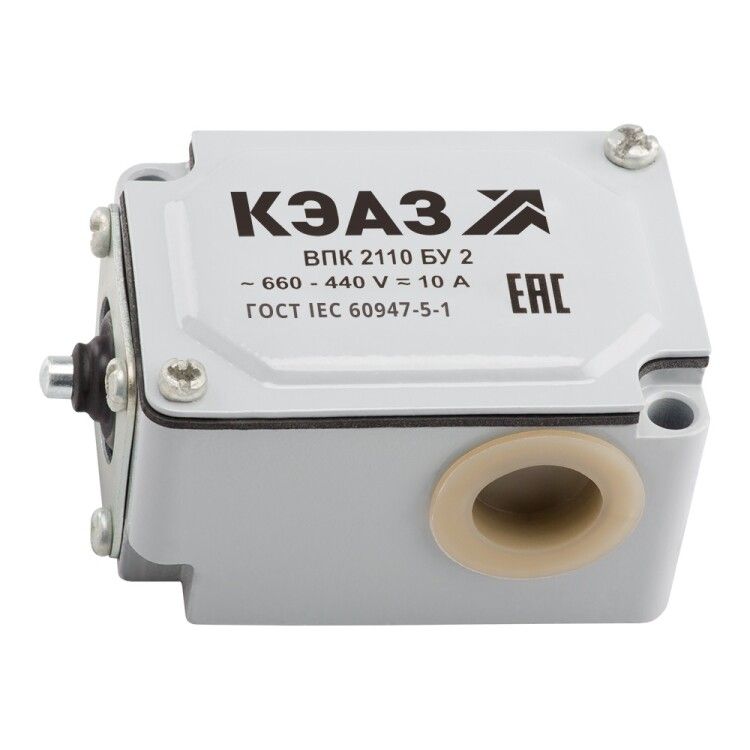

Выключатель путевой (концевой) ВПК-2110Б-У2 | 151288 КЭАЗ

Выключатель путевой ВПК-2110Б-У2 от КЭАЗ - это надёжный концевой выключатель с IP67, предназначенный для автоматического отключения или изменения состояния цепи при достижении объектом заданной точки движения. Применяется в промышленном оборудовании, где важна точность и защита от внешних факторов.

Назначение и область применения

Выключатель путевой ВПК-2110Б-У2 используется для контроля положения движущихся механизмов: тележек, платформ, клапанов, конвейеров. Он активируется механическим упором, который давит на толкатель - в результате происходит переключение контакта. Подходит для систем безопасности, где требуется гарантированное отключение оборудования при выходе за пределы допустимой зоны.

Технические характеристики

• Напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 69,3 А
• Количество нормально замкнутых (НЗ) контактов: 1
• Тип включения/отключения: переключатель с задержкой и дублированием - обеспечивает стабильность сигнала даже при вибрациях
• Степень защиты: IP67 - полностью герметичен, выдерживает пыль и временное погружение в воду
• Климатическое исполнение: У2 - работает при температуре от -40 C до +70 C
• Тип элемента управления: толкатель купольный - удобен для контакта с округлыми поверхностями
• Тип подключения: зажимаемый - провода фиксируются без пайки
• Материал корпуса: металл - прочный, устойчив к механическим повреждениям
• Форма корпуса: прямоугольный параллелепипед - компактный, легко монтируется на плату
• Габариты: ширина 3,8 мм, диаметр толкателя 15 мм
• Соответствие стандарту: ГОСТ 30011.5.1

Совместимость и монтаж

Выключатель путевой ВПК-2110Б-У2 рассчитан на монтаж на печатную плату. Его компактные размеры позволяют установить устройство в ограниченном пространстве. Для монтажа используйте стандартные отверстия под крепление - не требует специальных инструментов. Зажимаемый тип подключения позволяет быстро соединить провода без пайки, что снижает время сборки и исключает риск перегрева. Убедитесь, что толкатель свободно перемещается и не имеет люфта при взаимодействии с упором.

Безопасность и стандарты

Выключатель путевой ВПК-2110Б-У2 соответствует требованиям ГОСТ 30011.5.1, регламентирующему безопасность концевых выключателей. Благодаря степени защиты IP67 и металлическому корпусу, он безопасно применяется во влажных, пыльных и агрессивных средах. Подходит для систем безопасности, так как обеспечивает надёжное срабатывание даже при длительной нагрузке и вибрациях.

Преимущества

• Высокая надёжность благодаря двойному механизму переключения с задержкой - минимизирует ложные срабатывания
• Защита IP67 гарантирует работу в экстремальных условиях: холод, жара, влага, пыль
• Металлический корпус устойчив к ударным нагрузкам и износу
• Зажимаемое подключение ускоряет обслуживание и ремонт
• Работает в широком диапазоне температур - от -40 C до +70 C

Ограничения применения

Выключатель путевой ВПК-2110Б-У2 не предназначен для работы с высокими частотами переключений - частые срабатывания свыше 120 раз в минуту могут снизить срок службы контактов. Также не рекомендуется использовать в средах с химически агрессивными парами, которые могут повредить металл корпуса. Отсутствие переключающих контактов означает, что этот модуль нельзя применять как основной силовой коммутатор - только для управления цепями.

Примеры использования

• Конвейеры - остановка при достижении крайнего положения
• Лифты и подъёмники - фиксация уровня и аварийное отключение
• Станки с ЧПУ - позиционирование инструмента
• Автоматические ворота - ограничение хода при открывании/закрывании
• Системы безопасности на производстве - блокировка при входе в опасную зону

Практические советы

• При установке проверьте, чтобы толкатель купольный плотно контактировал с упором - иначе возможны отказы
• Используйте кабель с достаточным запасом длины, чтобы избежать натяжения при движении механизма
• Не затягивайте зажимы слишком сильно - это может повредить контактные площадки
• Для долгой службы периодически осматривайте толкатель на предмет износа и загрязнения
• Учитывайте посадочные размеры: диаметр толкателя 15 мм, ширина корпуса 3,8 мм - выбирайте место монтажа с учётом этих значений
