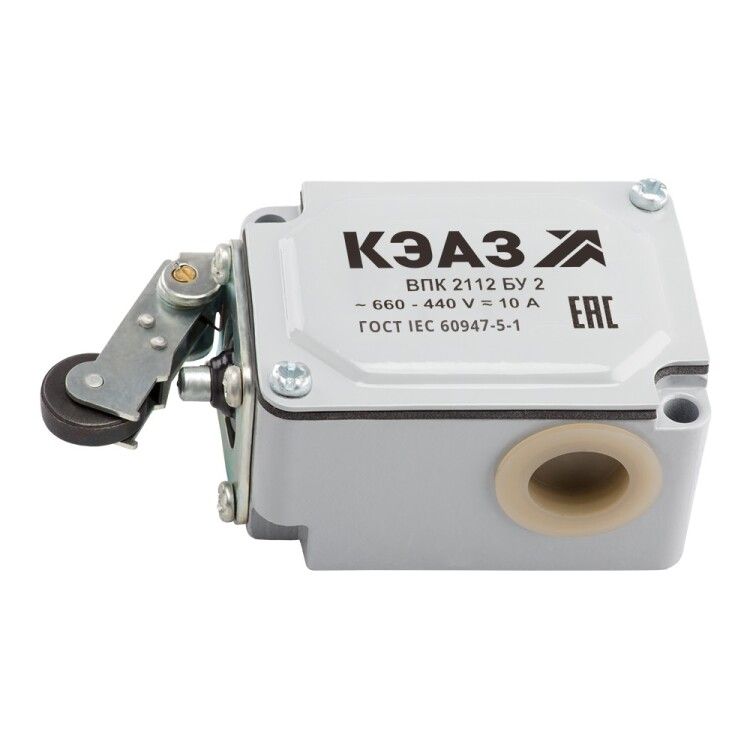

Выключатель путевой (концевой) ВПК-2112Б-У2 | 151290 КЭАЗ

Выключатель путевой (концевой) ВПК-2112Б-У2 от КЭАЗ - это надёжный механический переключатель, предназначенный для автоматического размыкания или замыкания цепей управления при достижении объектом заданной позиции. Применяется в промышленном оборудовании, где требуется точное позиционирование и безопасное управление движущимися узлами.

Назначение и область применения

Выключатель путевой ВПК-2112Б-У2 используется для контроля положения механизмов в автоматизированных системах. Он активируется физическим контактом с упором или рычагом на движущемся объекте - например, столом станка, тележкой конвейера или дверью шлюза. При этом он переключает электрическую цепь, передавая сигнал в систему управления. Подходит для задач, требующих высокой надёжности: станки ЧПУ, элеваторы, лифты, системы автоблокировки, устройства безопасности.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50 Гц), до 440 В постоянного тока
• Номинальный рабочий ток: 69,3 А - позволяет коммутировать мощные нагрузки без перегрузки
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивает гибкое управление двумя цепями одновременно
• Тип переключения: с задержкой и дублированием - снижает риск ложных срабатываний за счёт механической инерции и резервирования сигнала
• Степень защиты: IP67 - полностью герметичен, выдерживает пыль, брызги воды и временное погружение
• Климатическое исполнение: У2 - работает при температуре от –40 C до +70 C, подходит для холодных и жарких помещений
• Материал корпуса: металл - прочный, устойчив к деформациям и внешним воздействиям
• Форма корпуса: прямоугольный параллелепипед - компактная форма для установки в ограниченном пространстве
• Ширина датчика: 15 мм, диаметр ролика: 3,8 мм - оптимальный размер для точечного контакта с упорами
• Тип подключения: зажимаемые клеммы - быстрый монтаж проводов без пайки
• Способ монтажа: монтажная плата - крепится через отверстия на плате или щите

Совместимость и монтаж

Выключатель ВПК-2112Б-У2 устанавливается на металлическую или пластиковую монтажную плиту с помощью болтов или саморезов. Для правильной работы важно соблюдать угол срабатывания рычага - рекомендуется, чтобы контакт происходил перпендикулярно оси ролика. Максимальный усилие на рычаг - не более 10 Н; избыточная сила может повредить внутренние механизмы. Подключение проводов осуществляется в клеммную колодку - используйте провода сечением до 2,5 мм2. Не допускается использование с адаптерами или переходниками, не предусмотренными производителем.

Безопасность и стандарты

Выключатель ВПК-2112Б-У2 соответствует требованиям ГОСТ 30011.5.1, что гарантирует соответствие международным нормам для устройств безопасности. Конструкция предусматривает дублирование контактов - это повышает отказоустойчивость в системах, где сбой недопустим (например, в лифтах или станках с функцией “останов по аварии”). Также изделие подтверждено как подходящее для систем безопасности - может использоваться в контурах E-STOP и других критических цепях.

Преимущества

• Высокая степень защиты IP67 - работает в запылённых, влажных и агрессивных средах
• Металлический корпус - долговечен, не боится ударов и вибраций
• Два типа контактов (НО+НЗ) - позволяют реализовать сложные логические сценарии без дополнительных реле
• Работа при экстремальных температурах - от –40 C до +70 C - идеален для улицы, холодильных камер, печей
• Задержка и дублирование срабатывания - минимизирует ложные срабатывания при вибрациях

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 69,3 А - для больших токов нужен контактор
• Не имеет встроенного индикатора состояния - нельзя визуально определить, включен или выключен
• Требует физического контакта с упором - не подходит для бесконтактного позиционирования
• Не рассчитан на частые циклы свыше 1 млн операций - для очень интенсивных режимов лучше использовать сенсоры
• Имеет механическую износостойкость - со временем может потребовать замены ролика или контактов

Примеры использования

• На станке ЧПУ - фиксирует крайнее положение стола перед началом обработки
• На конвейере - останавливает ленту при достижении точки разгрузки
• В двери шлюза - отключает питание насоса при закрытии
• В лифте - срабатывает при достижении этажа, отправляя сигнал на блок управления
• В системе аварийной остановки - размыкает цепь питания при сдвиге защитного экрана

Практические советы

• При установке проверьте, чтобы рычаг свободно перемещался - не должно быть трения или перекоса
• Для длительной службы регулярно осматривайте ролик: при появлении забоин или износа - заменяйте его
• При работе в условиях повышенной вибрации используйте резиновые прокладки под монтажную плату
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты внутри
• При замене - выбирайте аналог ВПК-2112Б-У2 от КЭАЗ: другие модели даже с похожими параметрами могут иметь другую механику срабатывания
