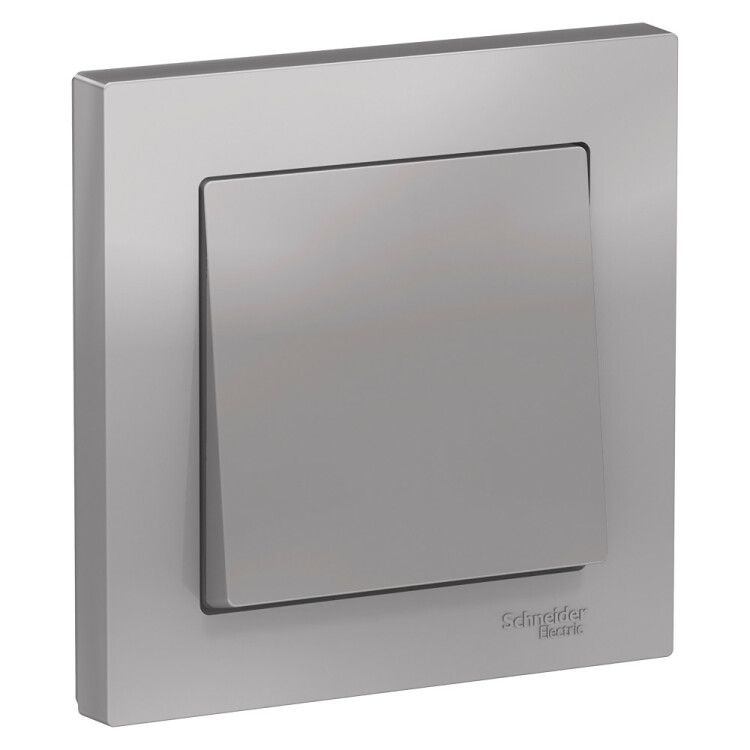

Выключатель одноклавишный ATLASDESIGN схема 1 10АХ в сборе алюминий - ATN000312 APC

Выключатель одноклавишный схема 1, 10АХ, в сборе с рамкой, алюминий от Systeme Electric (артикул atn000312) - это надёжный коммутационный аппарат для бытовых и легкопромышленных сетей. Он поставляется уже с рамкой, что ускоряет установку, а матовая алюминиевая отделка обеспечивает сдержанный внешний вид в интерьерах.

Назначение и область применения

Выключатель одноклавишный схема 1, 10АХ, в сборе с рамкой, алюминий предназначен для включения и отключения освещения и других нагрузок до 10 А в однофазных сетях 230 В. Подходит для установки в жилых помещениях, офисах, административных зданиях и лёгких производственных объектах. Применяется для управления светильниками, вытяжками, вентиляторами и другими устройствами с малой мощностью.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 230 В
• Схема подключения: 1-полюсный (однополюсный)
• Количество клавиш: 1
• Тип управления: клавишный
• Способ подключения: винтовой зажим
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Материал корпуса: ABS-пластик
• Отделка лицевой части: матовый алюминий
• Габариты: 83×83×40 мм
• Способ монтажа: внутренний (встраивается в стену)
• Крепление: винтовое
• Подсветка: отсутствует
• Состав: без галогенов
• Комплектация: выключатель + рамка одного цвета

Совместимость и монтаж

Выключатель одноклавишный схема 1, 10АХ, в сборе с рамкой, алюминий совместим со стандартными монтажными коробками глубиной от 40 мм. Монтаж выполняется через винтовую систему крепления - механизм фиксируется в коробке за счёт усиленных лапок, которые обеспечивают плотную посадку даже при перекосах. Рамка предварительно собрана, поэтому не требует дополнительного крепления. Для подключения используйте провода сечением до 2,5 мм2. Нельзя использовать с нагрузками выше 10 А - это риск перегрева и выхода из строя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового оборудования. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не предназначено для влажных помещений (ванна, баня, улица). Отсутствие галогенов делает материал безопасным при горении - снижается выделение токсичных паров. Соответствует европейским стандартам IEC 60669-1.

Преимущества

• Уже собран с рамкой - экономит время при установке, не нужна отдельная закупка рамки.
• Усиленные монтажные лапки повышают устойчивость механизма в коробке, снижают люфт и шум при работе.
• ABS-пластик устойчив к механическим повреждениям и УФ-излучению - сохраняет цвет и форму даже при длительной эксплуатации.
• Матовая поверхность не оставляет следов от пальцев, легко моется.
• Совместим с другими изделиями серии AtlasDesign - позволяет создавать единый дизайн в одном помещении.

Ограничения применения

• Не применяется во влажных и пыльных средах - IP20 недостаточно для кухонь, ванных комнат, подвалов, улицы.
• Не подходит для управления мощными нагревательными приборами (электрокотлы, тепловые завесы) - максимальная нагрузка 10 А (~2,3 кВт).
• Отсутствует подсветка - нельзя использовать там, где требуется визуальное определение положения выключателя в темноте.
• Не рекомендуется для многократных операций более 10–15 раз в день - срок службы ограничен конструкцией клавиши.

Примеры использования

• Управление потолочным светильником в спальне.
• Включение вытяжки на кухне (при условии, что она не превышает 10 А).
• Коммутация точечных светильников в коридоре.
• Переключение освещения в офисном кабинете.
• Система освещения в учебных классах или медицинских кабинетах.

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 40 мм, чтобы поместился весь модуль.
• Затягивайте винты равномерно, не переусердствуйте - можно повредить пластиковые контакты.
• Если планируете заменить старый выключатель, сверьте размеры: 83×83 мм - стандартный формат, но некоторые старые коробки имеют меньшую ширину.
• Для создания единого дизайна выбирайте другие элементы из серии AtlasDesign - розетки, кнопки, декоративные элементы.
• Этот выключатель - часть ассортимента Systeme Electric, рекомендованного для массового использования - значит, он легко заменяем и имеет запасные части.
