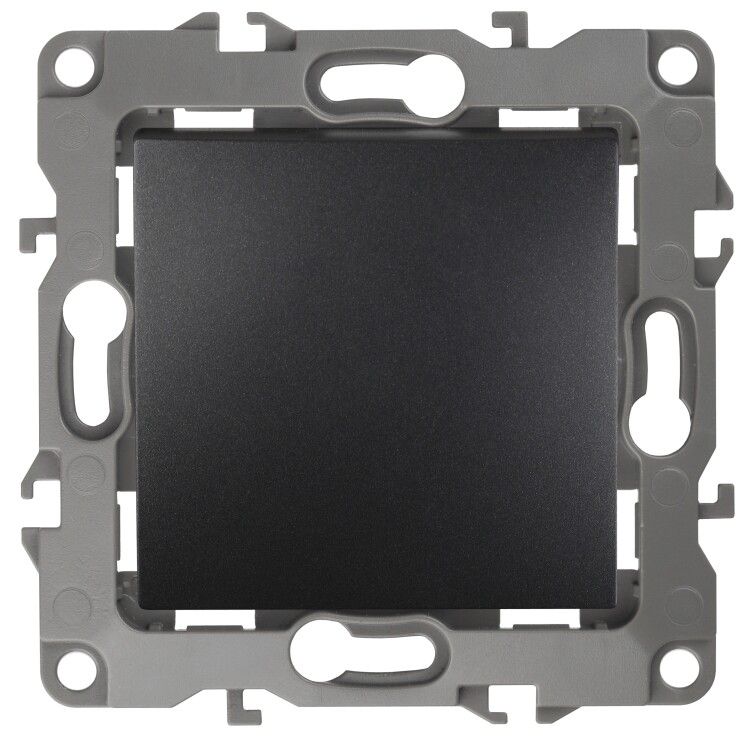

Переключатель промежуточный 12-1108-05 10АХ-250В, антрацит (10/100/2500) |Б0018246 | ЭРА

Переключатель промежуточный/перекрестный ЭРА 12, артикул б0018246 - это механизм для организации трёхточечного управления освещением, совместимый с рамками серии ЭРА 12. Подходит для скрытой установки в подрозетники, обеспечивает надёжное соединение без винтов и работает в сетях до 250 В.

Назначение и область применения

Переключатель промежуточный/перекрестный ЭРА 12 используется в схемах управления светом с трёх мест - например, в длинном коридоре, на лестнице или в спальне с выходами у двух дверей. Он не включает/выключает свет напрямую, а меняет состояние цепи между двумя обычными выключателями. Применяется в жилых домах, офисах, общественных зданиях. Устанавливается исключительно внутри стен, в подрозетниках.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 1
• Тип подключения: безвинтовые клеммы (зажимы)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Габариты: 75×75×45 мм
• Количество модулей: 2
• Материал корпуса: термопласт (поликарбонат)
• Отделка: матовая, антрацит (цвет 7016)
• Подсветка: отсутствует
• Содержание галогенов: нет
• Крепление: на лапки и винты
• Комплектация: механизм + декоративная накладка

Совместимость и монтаж

Механизм ЭРА 12 предназначен для установки в стандартные подрозетники глубиной не менее 40 мм. Крепится одновременно на распорные лапки и винты - это повышает устойчивость при нагрузках. Для завершения внешнего вида требуется отдельно приобрести рамку серии ЭРА 12. Совместимы следующие рамки:

• Однопостовые: 12-5001-xx, 12-5101-xx
• Двухпостовые: 12-5002-xx, 12-5102-xx
• Трёхпостовые: 12-5003-xx, 12-5103-xx
• Четырёхпостовые: 12-5004-xx, 12-5104-xx
• Пятипостовые: 12-5005-xx, 12-5105-xx

Цвет рамок: xx = 01–белый, 05–антрацит, 06–чёрный и другие. Цвет механизма - антрацит, поэтому рекомендуется выбирать рамки того же тона (например, 05) для единообразия. Безрамочный монтаж невозможен - накладка служит лишь внутренней опорой, не заменяет декор.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и коммерческих электросетей. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначено для влажных помещений (ванная, кухня, улица). Не имеет функции защиты от перегрузок или короткого замыкания - требует установки в цепи с автоматическим выключателем.

Преимущества

• Безвинтовые клеммы позволяют быстро зафиксировать провода - достаточно вставить жилу и закрыть зажим, что снижает риск плохого контакта.
• Автоматические парные клеммы обеспечивают надёжную передачу сигнала по шлейфу, что важно для правильной работы перекрёстной схемы.
• Усиленное крепление - два способа фиксации (лапки + винты) предотвращают люфт и деформацию при многократных переключениях.
• Матовый антрацитовый цвет хорошо сочетается с современными интерьерами и не царапается легко.
• Отсутствие галогенов делает материал безопаснее при возгорании - меньше токсичных испарений.

Ограничения применения

• Не применяется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара.
• Не подходит для управления мощными нагрузками свыше 2,5 кВт (при 250 В): для таких задач нужен более высокий класс тока.
• Требует обязательного наличия двух обычных проходных выключателей в схеме - сам по себе не управляет светом.
• Не имеет подсветки - невозможно найти в темноте, если не установлены дополнительные элементы освещения рядом.
• Не является законченным изделием - всегда требует рамки, которая продается отдельно.

Примеры использования

• Лестница с выключателями внизу, в середине и наверху - перекрёстный механизм находится на втором этаже.
• Спальня с входом у кровати и у двери - один выключатель у двери, второй у кровати, перекрёстный - в середине комнаты.
• Длинный коридор с тремя точками доступа - удобно включить свет у одного конца, выключить у другого, не возвращаясь назад.

Практические советы

• При подключении внимательно проверьте схему: перекрёстный переключатель имеет три клеммы - две для шлейфа (вход/выход) и одна для перемычки. Не путайте с проходным!
• Зажимы работают лучше с медными жилами сечением 0,75–2,5 мм2. Не используйте алюминиевые провода - они несовместимы с этим типом клемм.
• Перед монтажом убедитесь, что подрозетник имеет достаточные размеры - механизм занимает 2 модуля, и ему нужно минимум 75 мм по ширине.
• Выбирайте рамку с таким же цветовым кодом (05 - антрацит), чтобы избежать контрастного перехода между механизмом и отделкой.
• Если планируете использовать в системе «умный дом» - этот механизм не поддерживает автоматизацию. Только механическое управление.
