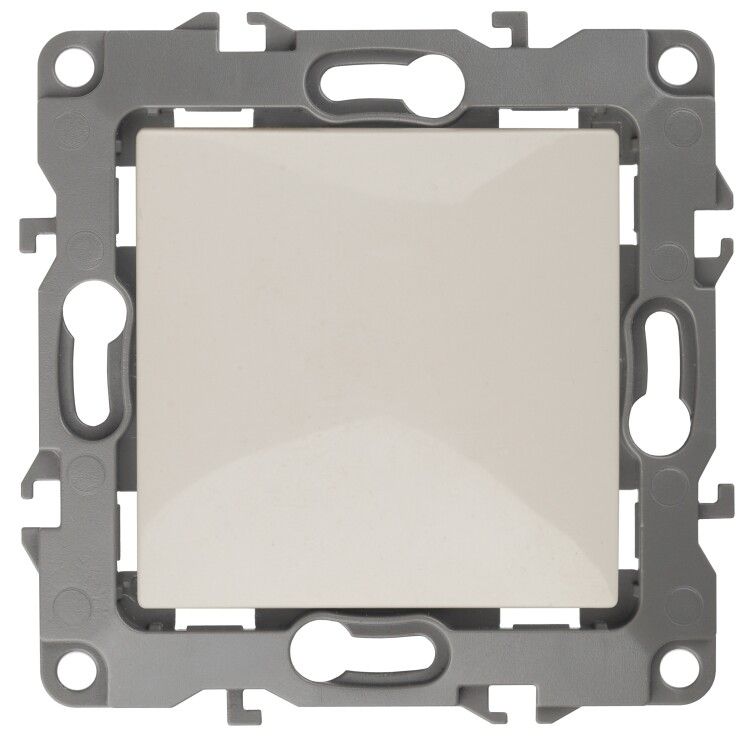

Переключатель промежуточный 12-1108-02 10АХ-250В, слоновая кость (10/100/2500) |Б0018243 | ЭРА

Переключатель промежуточный/перекрестный ЭРА 12, артикул 12-1108-02 - это механический коммутирующий элемент для организации трёхточечного управления освещением. Подходит для скрытой установки в подрозетники, совместим с рамками серии ЭРА 12 и ЭРА 12 Сатин.

Назначение и область применения

Переключатель ЭРА 12 используется в схемах управления светом с трёх мест - например, в длинном коридоре, на лестнице или в спальне с выходами у двух дверей. Он работает как промежуточный элемент между двумя проходными выключателями. Применяется в жилых домах, офисах, общественных зонах. Не предназначен для управления силовым оборудованием выше 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Тип управления: механическая клавиша
• Количество клавиш: одна
• Способ подключения: безвинтовые зажимы - провода фиксируются при нажатии кнопки
• Материал корпуса: термопласт (поликарбонат), не содержит галогенов
• Цвет: бежевый («слоновая кость»)
• Габариты: 75×45×75 мм
• Количество модулей: 2
• Отделка: глянцевая поверхность
• Крепление: в распор + винтами
• Имеет монтажную плату
• Подсветка: отсутствует

Совместимость и монтаж

Механизм ЭРА 12 устанавливается в стандартный подрозетник. Крепится одновременно на распорные лапки и винты - обеспечивает устойчивую фиксацию даже при нагрузках на рамку. Для завершения внешнего вида требуется отдельно приобрести декоративную рамку. Совместим с рамками серии ЭРА 12 и ЭРА 12 Сатин:

• Однопостовые: 12-5001-xx, 12-5101-xx
• Двухпостовые: 12-5002-xx, 12-5102-xx
• Трёхпостовые: 12-5003-xx, 12-5103-xx
• Четырёхпостовые: 12-5004-xx, 12-5104-xx
• Пятипостовые: 12-5005-xx, 12-5105-xx

Цвета рамок: белый (01), слоновая кость (02), алюминий (03), шампань (04), антрацит (05), чёрный (06) и другие. Убедитесь, что выбранный цвет соответствует другим элементам системы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 исключает использование во влажных зонах (ванная, кухня, улица). Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Соответствует нормам для бытовых электросетей 220–250 В.

Преимущества

• Безвинтовые зажимы позволяют быстро и надёжно зафиксировать провода без инструментов
• Автоматическое соединение парных клемм обеспечивает работу в шлейфе - удобно при последовательном подключении нескольких устройств
• Монтажная плата упрощает установку и предотвращает перекос внутри подрозетника
• Глянцевая отделка легко моется, не царапается при регулярной уборке
• Совместимость с широким спектром рамок позволяет подобрать дизайн под любой интерьер

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для управления мощностью более 2,5 кВт (при 220 В)
• Требует обязательного использования с проходными выключателями - сам по себе не создаёт полноценную схему трёхточечного управления
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не предназначен для работы с переменным током ниже 220 В или постоянным током

Примеры использования

• Лестница: один выключатель у входа, второй - внизу, третий - сверху
• Коридор: управление светом с обоих концов и с середины
• Спальня: включение/выключение света у кровати, у двери и у второго выхода
• Офисные помещения с несколькими точками доступа

Практические советы

• При подключении используйте провода сечением до 2,5 мм2 - они идеально подходят для безвинтовых зажимов
• Обязательно проверьте соответствие цвета рамки с другими выключателями в помещении - особенно если смешиваете ЭРА 12 и ЭРА 12 Сатин
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• При замене старого переключателя убедитесь, что новый также является именно перекрёстным, а не проходным - путаница в типах нарушит всю схему
• Для систем с большим числом точек управления рекомендуется составить схему подключения заранее - это сэкономит время при монтаже
