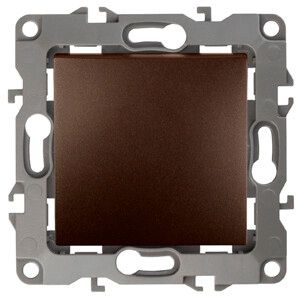

Переключатель 1-кл. СП Эра12 12-1103-13 10А IP20 250В 10AX механизм бронз. Эра Б0019284

Переключатель ЭРА 12, артикул 12-1103-13 - одноклавишный проходной выключатель с механическим управлением, рассчитанный на работу в сетях до 250 В и током до 10 А. Подходит для скрытой установки в подрозетники, используется в системах управления освещением с двумя точками включения. Механизм выполнен из термопластика без галогенов, совместим с рамками серии ЭРА 12.

Назначение и область применения

Переключатель ЭРА 12, артикул 12-1103-13 предназначен для коммутации осветительных нагрузок в двух местах - например, у входа и выхода комнаты, в длинном коридоре или на лестнице. Это классический проходной переключатель, который работает в паре с другим аналогичным устройством. Применяется в жилых домах, офисах, общественных зданиях. Не подходит для управления мощными нагревательными приборами или двигателями.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический (классическая кнопка)
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Количество клавиш: одна
• Способ подключения: безвинтовые клеммы - зажимы для проводов
• Материал корпуса: термопласт, без галогенов
• Цвет: бронза (код 8014), матовая отделка
• Габариты: 68×45×68 мм
• Количество модулей: 2
• Монтажная плата: есть - позволяет закрепить механизм в подрозетнике
• Подсветка: отсутствует

Совместимость и монтаж

Механизм 12-1103-13 устанавливается в стандартный подрозетник глубиной не менее 45 мм. Крепление осуществляется двумя способами: на распорные лапки и через винты. Для завершения внешнего вида требуется отдельно приобрести декоративную рамку. Совместим с рамками серии ЭРА 12 и ЭРА 12 Сатин:

• Однопостовые: 12-5001-xx / 12-5101-xx
• Двухпостовые: 12-5002-xx / 12-5102-xx
• Трёхпостовые: 12-5003-xx / 12-5103-xx
• Четырёхпостовые: 12-5004-xx / 12-5104-xx
• Пятипостовые: 12-5005-xx / 12-5105-xx

Цвета рамок: белый, слоновая кость, алюминий, шампань, антрацит, чёрный, деревянные оттенки (ольха, вишня, дуб, венге, сосна) и яркие тона (жёлтый, красный, голубой и др.). Убедитесь, что выбранный цвет соответствует остальным элементам интерьера.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон (ванная, кухня, улица). Не используйте в условиях повышенной влажности, запылённости или температур ниже 0 C без дополнительной защиты.

Преимущества

• Безвинтовые клеммы позволяют быстро и надёжно зафиксировать провода - не требуют отвертки
• Автоматические парные клеммы поддерживают шлейфовое подключение между двумя проходными переключателями
• Устойчивый материал - термопласт не трескается при монтаже и не деформируется при нормальной эксплуатации
• Матовая поверхность не царапается легко и не оставляет следов от пальцев
• Совместимость с широким спектром рамок - можно подобрать под любой интерьер

Ограничения применения

• Не применяется в помещениях с высокой влажностью - IP20 не защищает от брызг и пара
• Не подходит для управления нагрузкой выше 10 А (например, мощные обогреватели, насосы)
• Требуется обязательная установка в паре с таким же переключателем - один единственный экземпляр не будет работать
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с умными системами - только механическая коммутация

Примеры использования

• Освещение в коридоре - включить свет у входа, выключить у выхода
• Лестница - включение снизу, выключение сверху
• Спальная комната - выключатель у двери и у кровати
• Загородный дом - управление светом в гостиной с двух сторон

Практические советы

• При монтаже проверьте, чтобы провода были зачищены на 8–10 мм - этого достаточно для надёжного контакта в безвинтовых клеммах
• Обязательно используйте два одинаковых переключателя ЭРА 12 12-1103-13 - смешивание с другими моделями может нарушить функциональность
• Выбирайте рамку того же цвета и серии - цвет “бронза” (8014) лучше всего сочетается с оттенками “шампань”, “слоновая кость” или “антрацит”
• При замене старого выключателя убедитесь, что новый механизм помещается в имеющийся подрозетник - габариты 68×45×68 мм подходят для большинства стандартных коробок
• Не затягивайте винты слишком сильно - они служат лишь для дополнительной фиксации, основная нагрузка берётся на лапки
