Переключатель промежуточный 12-1108-06 10АХ-250В, чёрный (10/100/2500) |Б0018247 | ЭРА

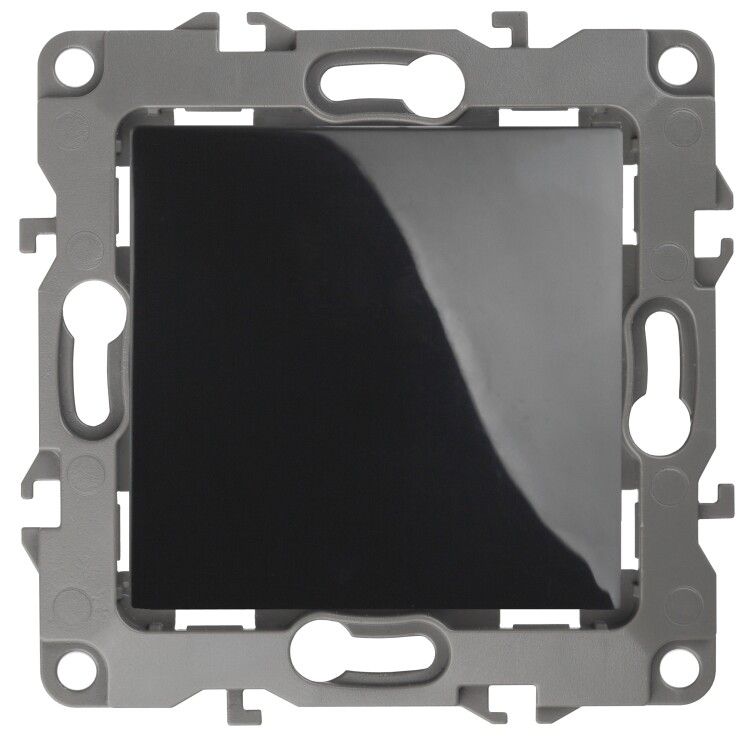

Переключатель промежуточный/перекрестный ЭРА 12, артикул 12-1108-06 - это механический коммутирующий элемент для организации трёхточечного управления освещением. Устройство предназначено для скрытой установки в подрозетники и совмещается с рамками серии ЭРА 12. Простая конструкция, надёжные клеммы и прочный термопласт делают его удобным решением для жилых и общественных помещений.

Назначение и область применения

Переключатель промежуточный/перекрестный ЭРА 12 используется в схемах управления светом с трёх мест - например, в длинном коридоре, на лестнице или в спальне с выходами из двух дверей. Он работает в паре с двумя проходными выключателями. Подходит для постоянного подключения нагрузки до 10 А, что соответствует мощности до 2,3 кВт при 250 В. Применяется в квартирах, офисах, гостиницах и других объектах с классической проводкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип подключения: перекрёстный (промежуточный)
• Количество клавиш: 1
• Способ подключения: безвинтовые зажимы (клеммы)
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: термопласт (поликарбонат), не содержит галогенов
• Отделка поверхности: глянцевая, чёрный цвет (9017)
• Габариты: 75×75×45 мм
• Количество модулей: 2
• Тип крепления: в распор + винтами
• Подсветка: отсутствует
• Комплектация: механизм с декоративной накладкой
• Тип серии: рамочная
• Управление: механическое

Совместимость и монтаж

Механизм ЭРА 12 устанавливается в стандартный подрозетник диаметром 68–70 мм. Крепление осуществляется двумя способами: на распорные лапки (удобно при слабом растворе) и на винты (более надёжно). Для работы требуется только два провода - вход и выход, соединяемые через парные клеммы. Это позволяет формировать шлейф между соседними устройствами без дополнительных перемычек.

Рамки не входят в комплект. Совместимы с любыми рамками серии ЭРА 12:

• Однопостовые: 12-5001-xx, 12-5101-xx
• Двухпостовые: 12-5002-xx, 12-5102-xx
• Трёхпостовые: 12-5003-xx, 12-5103-xx
• Четырёхпостовые: 12-5004-xx, 12-5104-xx
• Пятипостовые: 12-5005-xx, 12-5105-xx

Цвета рамок: белый (01), чёрный (06), антрацит (05), алюминий (03) и другие. Цвет механизма - чёрный, поэтому рекомендуется выбирать рамки с аналогичной отделкой для едида внешнего вида.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в ванных комнатах, на улице или в сырых зонах. Отсутствие подсветки снижает риск возникновения паразитных токов в цепях с LED-светильниками. Материал корпуса - самозатухающий термопласт, не поддерживающий горение.

Преимущества

• Безвинтовые клеммы - быстрое и надёжное подключение без инструментов
• Парные клеммы позволяют легко организовать шлейфовое соединение
• Два варианта крепления - гибкость при монтаже в старых и новых подрозетниках
• Совместимость с широкой линейкой рамок ЭРА 12 - возможность подбора под любой интерьер
• Отсутствие галогенов - безопаснее при пожаре и экологичнее

Ограничения применения

• Не предназначен для влажных помещений (ванная, бассейн, уличные зоны) из-за IP20
• Не поддерживает управление через смарт-системы - только механическая кнопка
• Требует обязательного использования с двумя проходными выключателями - нельзя использовать как обычный одноклавишный
• Не имеет подсветки - неудобен в темноте, если не установлены отдельные источники освещения
• Не совместим с высокочастотными нагрузками (например, светодиодные драйверы с помехами без фильтра)

Примеры использования

• Лестница: выключатель у входа, перекрёстный на площадке, второй проходной у верхнего этажа
• Коридор: один выключатель у двери, перекрёстный в середине, второй у противоположного выхода
• Спальня: проходной у двери, перекрёстный у кровати, второй проходной у второго выхода
• Общественные зоны: административные здания, больницы, отели - где необходимо включить/выключить свет с нескольких точек

Практические советы

• При монтаже проверьте, чтобы провода были плотно затянуты в клеммах - даже при отсутствии винтов, плохой контакт вызывает нагрев
• Используйте только медные многожильные или одножильные провода сечением 0,5–2,5 мм2 - максимальная нагрузка 10 А
• Выбирайте рамки того же цвета, что и механизм (черный - 06), чтобы избежать контрастных переходов
• Не используйте этот переключатель в качестве основного - он всегда должен находиться между двумя проходными
• При замене старого устройства - отключите питание, так как клеммы не имеют видимого разрыва
