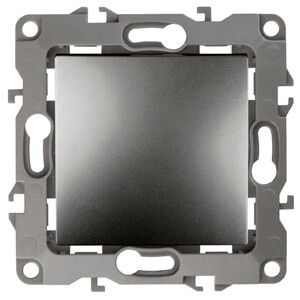

Переключатель 1-кл. СП Эра12 12-1103-12 10А IP20 250В 10AX механизм графит Эра Б0019283

Переключатель ЭРА 12, артикул 12-1103-12 - одноклавишный проходной выключатель с номиналом 10 А и 250 В, предназначен для коммутации освещения в двух точках. Установка осуществляется в подрозетник, корпус выполнен из термопластика без галогенов, цвет - матовый графит. Подходит для скрытой проводки в жилых и общественных помещениях.

Назначение и область применения

Переключатель ЭРА 12 12-1103-12 используется для управления одним источником света из двух мест - например, у входа и у кровати в спальне, у обоих концов коридора или лестницы. Это классический проходной переключатель, который работает в паре с другим аналогичным устройством. Применяется в квартирах, домах, офисах, где требуется удобное управление освещением без необходимости возвращаться к первому выключателю.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип подключения: переключатель на два направления (проходной)
• Количество клавиш: одна
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: термопласт, без галогенов
• Цвет: графит (7024), матовая отделка
• Габариты: 68×45×68 мм
• Количество модулей: 2
• Способ подключения: безвинтовые клеммы - зажимы для быстрого монтажа
• Монтажная плата: есть - позволяет использовать с рамками серии ЭРА 12
• Подсветка: отсутствует
• Тип управления: механический

Совместимость и монтаж

Переключатель ЭРА 12 12-1103-12 устанавливается в стандартный подрозетник глубиной не менее 45 мм. Крепление возможно двумя способами: на распорные лапки и на винты - что обеспечивает надёжную фиксацию даже в бетонных или гипсокартонных стенках. Для подключения используются безвинтовые клеммы: провода вставляются до щелчка, контакт плотно зажимает жилу. Особенность - парные клеммы позволяют организовать шлейфовое соединение между двумя проходными переключателями без дополнительных перемычек.

Рамка не входит в комплект. Совместима с рамками серии ЭРА 12: 1-постовые (12-5001-xx), 2-постовые (12-5002-xx) и далее до 5-постовых (12-5005-xx). Также подходят рамки ЭРА 12 Сатин (например, 12-5101-xx). Цвет рамки выбирается отдельно - он не влияет на работу устройства.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электросетей. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. IP20 указывает на отсутствие защиты от влаги - применение допускается только в сухих помещениях. Не рекомендуется для установки в ванных, кухнях, на улице или в сырых подвалах.

Преимущества

• Быстрая и надёжная фиксация проводов благодаря безвинтовым клеммам - не требует отвертки
• Шлейфовое соединение через парные клеммы упрощает wiring между двумя проходными выключателями
• Два варианта крепления (лапки + винты) повышают универсальность монтажа
• Матовый графитовый цвет хорошо сочетается с большинством интерьеров
• Совместимость с широкой линейкой рамок ЭРА 12 даёт свободу дизайна

Ограничения применения

• Не предназначен для работы с нагрузкой выше 10 А - нельзя подключать мощные нагреватели, насосы или оборудование свыше 2,5 кВт
• IP20 исключает использование во влажных зонах - не подходит для ванных комнат, бань, уличного монтажа
• Требуется обязательная пара: один 12-1103-12 всегда должен использоваться совместно с таким же переключателем
• Не имеет подсветки - в темноте невозможно найти клавишу
• Не поддерживает диммеры или умные системы - только механическая коммутация

Примеры использования

• Управление светом в спальне: один выключатель у двери, второй - у кровати
• Освещение длинного коридора: включение/выключение с обоих концов
• Лестница в частном доме: переключение света снизу и сверху
• Зал или гостиная с двумя выходами - удобное управление светом с любой стороны

Практические советы

• При монтаже проверьте, чтобы провода были зачищены на 8–10 мм - меньше не зажмётся, больше может выпасть
• Используйте только медные многожильные или одножильные провода сечением до 2,5 мм2 - большие жилы не войдут в клемму
• Выбирая рамку, учтите, что цветовой код указан после дефиса: например, 12-5001-05 - антрацит, 12-5101-07 - белёный дуб
• Если нужна подсветка - выбирайте другие модели серии ЭРА 12 с пометкой “с подсветкой”
• При замене старого выключателя - отключите питание! Переключатель не имеет визуального индикатора состояния
