Переключатель промежуточный 12-1108-04 10АХ-250В, шампань (10/100/2500) |Б0018245 | ЭРА

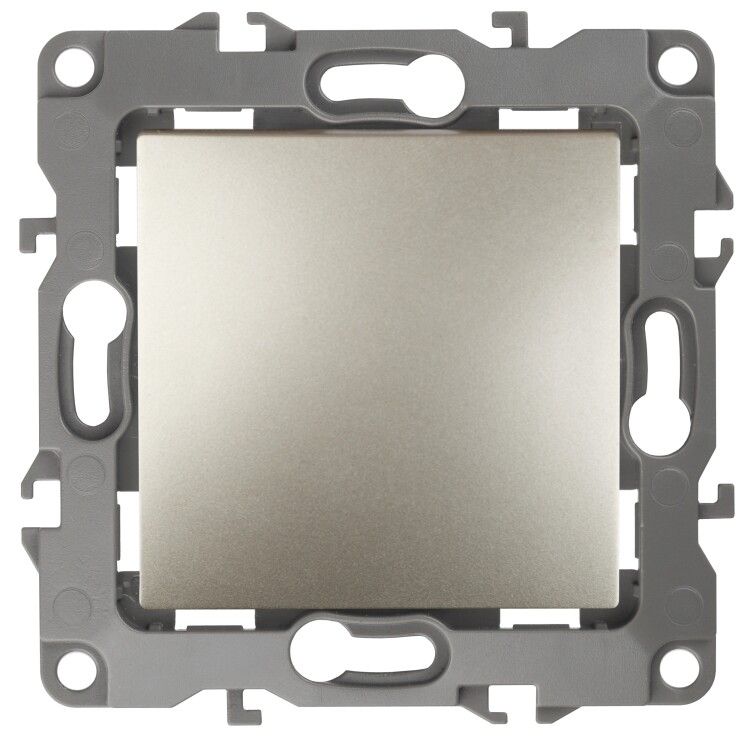

Переключатель промежуточный/перекрестный ЭРА 12, артикул 12-1108-04 - это механизм для организации трёхточечного управления освещением, совместимый с рамками серии ЭРА 12. Подходит для скрытой установки в подрозетники, обеспечивает надёжное соединение без винтов и работает в сетях до 250 В.

Назначение и область применения

Переключатель промежуточный/перекрестный ЭРА 12 используется в схемах управления светом с трёх мест - например, в длинном коридоре, на лестнице или в спальне с выходами у двух дверей. Он не включает/выключает свет напрямую, а меняет состояние цепи между двумя обычными выключателями. Применяется в жилых домах, офисах, общественных зданиях. Устанавливается исключительно внутри стен, в подрозетниках.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для ламп, светодиодов, маломощных приборов;
• Номинальное напряжение: 250 В - соответствует стандартным сетям 220–240 В в РФ;
• Степень защиты: IP20 - защищён от контакта с пальцами и твёрдыми предметами, но не от воды и пыли - подходит только для сухих помещений;
• Количество клавиш: 1 - однокнопочное управление;
• Способ подключения: безвинтовые клеммы - зажимают провода механически, без инструментов;
• Материал корпуса: термопласт (поликарбонат) - прочный, самозатухающий, не содержит галогенов;
• Габариты: 75×75×45 мм - стандартный размер для монтажа в подрозетники глубиной ≥40 мм;
• Количество модулей: 2 - занимает два места в распределительной коробке;
• Отделка: матовая, цвет 1036 (шампань) - сочетается с декором серии ЭРА 12;
• Подсветка: отсутствует - не требует дополнительного питания;
• Крепление: в распор + винты - обеспечивает устойчивость в подрозетнике;
• Комплектация: механизм с накладкой - рамка продается отдельно.

Совместимость и монтаж

Механизм ЭРА 12 совместим только с рамками серии ЭРА 12 и ЭРА 12 Сатин. Для сборки требуется выбрать подходящую рамку по числу постов:

• Один пост: 12-5001-xx / 12-5101-xx
• Два поста: 12-5002-xx / 12-5102-xx
• Три поста: 12-5003-xx / 12-5103-xx
• Четыре поста: 12-5004-xx / 12-5104-xx
• Пять постов: 12-5005-xx / 12-5105-xx

Цветовые коды xx: 04 - шампань; 01 - белый; 02 - слоновая кость; 04 - шампань; 05 - антрацит; 06 - чёрный; 07–11 - деревянные оттенки; 21–29 - яркие тона.

Установка: вставьте механизм в подрозетник, закрепите распорными лапками и винтами. Подключите три провода: вход, выход, перемычка - согласно схеме перекрёстного переключателя. Клеммы работают автоматически: вставьте провод до щелчка - он зажимается.

Безопасность и стандарты

Изделие изготовлено из самозатухающего поликарбоната, не содержит галогенов - снижает риск выделения токсичных веществ при перегреве. Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Не предназначен для влажных зон (ванная, бассейн, улица) из-за степени защиты IP20.

Преимущества

• Безвинтовые клеммы - экономят время при монтаже, не требуют отвертки, надёжно фиксируют медные и многожильные провода;
• Автоматическое соединение шлейфом - парные клеммы позволяют легко организовать последовательную цепь между выключателями;
• Универсальное крепление - можно использовать как распорные лапки, так и винты - удобно при нестандартных подрозетниках;
• Матовая отделка - не царапается, не оставляет следов пальцев, хорошо сочетается с любыми интерьерами;
• Совместимость с широкой линейкой рамок - позволяет собирать единый стиль в интерьере.

Ограничения применения

• Не применяется в качестве основного выключателя - только как промежуточный элемент в трёхточечной схеме;
• Запрещена установка во влажных помещениях - IP20 не защищает от влаги;
• Не поддерживает подсветку - нельзя использовать с LED-подсвечиваемыми выключателями;
• Требуется точное соответствие рамкам серии ЭРА 12 - другие рамки не подойдут;
• Не рассчитан на мощность выше 2,5 кВт (при 250 В и 10 А) - не используйте с нагревательными приборами, мощными люминесцентными лампами.

Примеры использования

• Лестница: один выключатель внизу, один вверху, промежуточный - на площадке;
• Спальня: выключатели у двери, у кровати и у второго выхода;
• Коридор: управление светом с трёх точек - вход, середина, выход;
• Офис: зона встречи с несколькими входами - удобство контроля освещения.

Практические советы

• Перед монтажом проверьте схему подключения - перекрёстный переключатель имеет три контакта, а не два;
• Используйте только медные провода сечением 0,5–2,5 мм2 - клеммы не предназначены для алюминия или слишком толстых жил;
• При замене старого переключателя - сохраните маркировку проводов, чтобы не перепутать цепь;
• Выбирайте рамку того же цвета - шампань (1036) лучше всего сочетается с 12-5004-04 или 12-5104-04;
• Не затягивайте винты чрезмерно - это может повредить пластик подрозетника или механизм.
