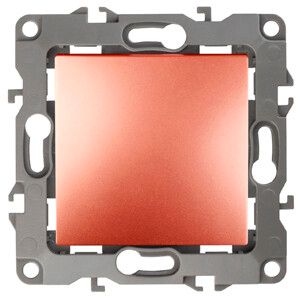

Переключатель промежуточный 12-1108-14 10АХ-250В, медь (10/100/2500) |Б0019305 | ЭРА

Переключатель промежуточный ЭРА 12 с артикулом 12-1108-14 предназначен для коммутации цепей освещения в схемах с тремя точками управления. Механизм выполнен из термопласта без галогенов, отличается быстрой сборкой благодаря системе безвинтовых зажимов и подходит для скрытой установки в стандартные коробки.

Назначение и область применения

Переключатель промежуточный ЭРА 12 используется в схемах управления освещением, где требуется включение/выключение одного светильника из трёх и более мест - например, на лестницах, длинных коридорах или в спальнях с выходом из двух сторон. Он работает в паре с двумя проходными переключателями. Подходит для жилых домов, офисов, общественных зданий и объектов с умеренной нагрузкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип управления: механический - классический рычаг с фиксацией положений
• Количество клавиш: одна
• Способ подключения: безвинтовые зажимы - провода вставляются в клеммы до щелчка
• Габаритные размеры: 68×68×45 мм
• Количество модулей: 2
• Материал корпуса: термопласт, без галогенов
• Цвет: оранжевый, матовая отделка
• Монтажная плата: есть - позволяет закрепить механизм в рамке
• Подсветка: отсутствует

Совместимость и монтаж

Механизм 12-1108-14 совместим со всеми рамками серии ЭРА 12. Устанавливается исключительно в скрытую электромонтажную коробку. Крепится одновременно распорным элементом и винтами - обеспечивает плотную фиксацию даже в слегка повреждённых отверстиях. Для подключения используйте медные многожильные или одножильные провода сечением до 2,5 мм2. Нельзя использовать алюминиевые провода - риск окисления и потери контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Соответствует ГОСТ Р 50030.2–2010 для устройств коммутации. Не предназначено для использования во взрывоопасной среде, на улице или в сырых помещениях.

Преимущества

• Безвинтовые зажимы обеспечивают надёжный контакт без подтяжки - не требуют техобслуживания после монтажа
• Ускоренный монтаж: провод вставляется - зажим срабатывает автоматически
• Высокая прочность корпуса из термопласта - устойчив к деформациям при температурных колебаниях
• Одинаковые размеры с другими механизмами серии ЭРА 12 - легко заменяется или дополняется
• Матовая поверхность не царапается и не оставляет следов от пальцев

Ограничения применения

• Не применяется в условиях повышенной влажности (ванна, бассейн, уличные участки) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагрузками свыше 2,5 кВт (при 250 В)
• Не сочетается с умными системами - не имеет электронных функций, несовместим с диммерами и автоматикой
• Запрещена установка в металлические коробки без изоляционных вставок - риск замыкания

Примеры использования

• Освещение лестницы: три точки - вход на первый этаж, площадка между этажами, выход на второй
• Длинный коридор: управление светом с обоих концов и в центре
• Спальня: выключатель у двери, у кровати и у второго выхода
• Производственные помещения: контроль освещения в зонах с несколькими рабочими точками

Практические советы

• При монтаже проверьте, что провод полностью вошёл в клемму - слышите характерный щелчок
• Не затягивайте провода руками - они должны войти сами; если не входят - проверьте сечение (не более 2,5 мм2)
• Используйте только рамки серии ЭРА 12 - другие рамки могут не подходить по форме или глубине
• При замене старого переключателя с винтовыми клеммами - не забудьте удалить остатки изоляции с проводов
• При групповой установке нескольких механизмов - соблюдайте одинаковое направление клавиш для удобства пользователей
