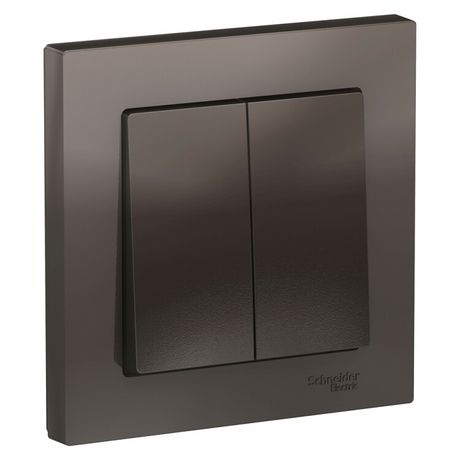

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе мокко - ATN000652 APC

Выключатель двухклавишный схема 5, 10АХ, в сборе с рамкой, цвет мокко, IP20 от Systeme Electric - надёжное решение для управления двумя группами освещения в жилых и офисных помещениях. Комплект с рамкой и прочная конструкция обеспечивают удобство установки и долгий срок службы.

Назначение и область применения

Этот выключатель предназначен для коммутирования двух независимых нагрузок - например, двух групп светильников, люстр или точечного освещения - с одного места. Подходит для внутренней проводки в квартирах, домах, офисах и других помещениях с сухими условиями. Благодаря наличию рамки, изделие легко интегрируется в стандартные монтажные коробки и сочетается с другими элементами серии AtlasDesign.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для обычных светильников и маломощных устройств (до 2,2 кВт при 220 В).
• Номинальное напряжение: 220–250 В - совместим с бытовыми сетями в России и странах СНГ.
• Схема подключения: 2×1-полюс - каждая клавиша управляет своей цепью отдельно.
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не рассчитан на влагу или пыль.
• Способ подключения: винтовой зажим - надёжное соединение с медными проводами до 2,5 мм2.
• Материал корпуса: термопласт (ABS-пластик) - устойчив к механическим повреждениям и длительному воздействию света.
• Цвет: мокко (коричневый) - матовая отделка снижает бликование и хорошо сочетается с современным интерьером.
• Габариты: 83×83×40 мм - соответствует стандартным монтажным коробкам глубиной 40 мм.
• Крепление: винтовое - механизм фиксируется в коробке с помощью лапок и винтов.
• Подсветка: отсутствует - не имеет светодиодной индикации состояния.

Совместимость и монтаж

Выключатель двухклавишный схема 5, 10АХ, в сборе с рамкой, цвет мокко, IP20 совместим с любыми стандартными монтажными коробками типа 60×60 мм или 68×68 мм. Монтаж выполняется внутри стены - требуется предварительно установленная пластиковая или металлическая коробка. Каждая клавиша подключается к отдельному проводу фазы: входной провод (фаза) подсоединяется к общему контакту, выходные - к двум нагрузкам. Для правильной работы важно соблюдать полярность и использовать провода сечением до 2,5 мм2. Рамка уже собрана с механизмом - дополнительная сборка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электроустановок. Отсутствие галогенов делает материал экологически безопасным. Нет защитного покрытия - поверхность не требует специального ухода. Применение в условиях повышенной влажности (ванная, кухня, бассейн) запрещено из-за степени защиты IP20.

Преимущества

• Уже собран с рамкой - экономит время при установке.
• Усиленные монтажные лапки обеспечивают плотную фиксацию в коробке, исключают расшатывание.
• Матовая поверхность не царапается легко и не остаётся следов от пальцев.
• Совместим с серией AtlasDesign - можно комбинировать с розетками и другими выключателями этой серии для единого дизайна интерьера.

Ограничения применения

• Не применяется во влажных помещениях - степень защиты IP20 не обеспечивает защиту от воды и пара.
• Не подходит для мощных нагрузок выше 2,2 кВт - для двигателей, нагревателей или кондиционеров нужен выключатель на 16 А или больше.
• Не содержит подсветки - невозможно определить положение клавиш в темноте без внешнего освещения.
• Не предназначен для наружной установки или помещений с высокой запылённостью.

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночник или бра.
• Освещение коридора и холла через один выключатель возле входа.
• Контроль двух групп точечных светильников в комнате - например, рабочая зона и декоративное освещение.

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к контактам.
• Затягивайте винты зажимов равномерно - перетягивание может повредить пластик или разрушить контакт.
• Проверьте посадочный диаметр монтажной коробки - он должен быть не менее 68 мм для комфортной установки.
• Если планируете заменить старый выключатель - сравните размеры: новый выключатель двухклавишный схема 5, 10АХ, в сборе с рамкой, цвет мокко, IP20 имеет те же габариты, что и большинство аналогов.
• Для систем автоматизации этот выключатель не подходит - он не имеет функций дистанционного управления или умного протокола.
