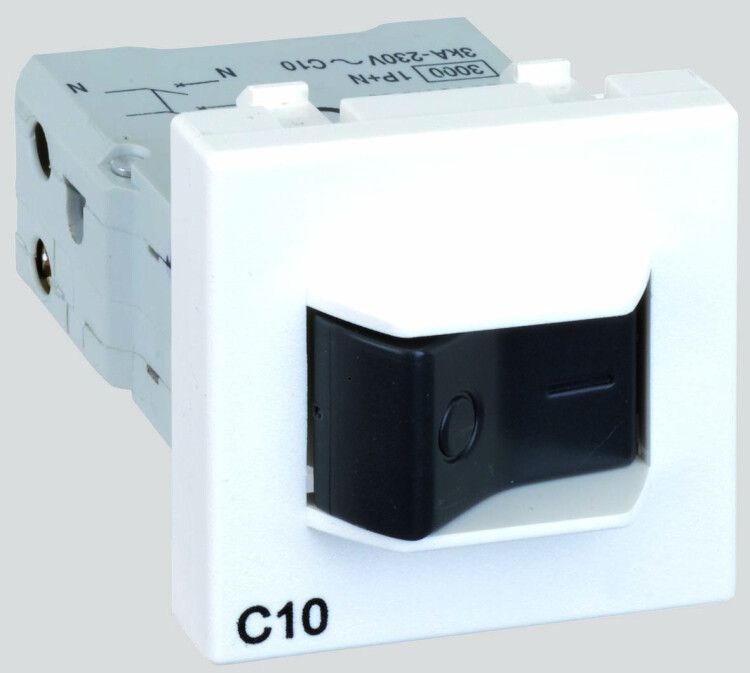

Выключатель автоматический 10А K45 термомагнит. расцеп. 45х45мм бел. Simon K106A-9

Автоматический выключатель термомагнитный 10A K45 45x45мм белый от бренда Simon - компактное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Артикул k106a-9 предназначен для скрытой установки в распределительных щитках с напряжением до 220 В, подходит для бытовых и легких промышленных применений.

Назначение и область применения

Автоматический выключатель термомагнитный 10A K45 45x45мм белый защищает однополюсные цепи постоянного или переменного тока от сверхтоков. Он срабатывает при длительной перегрузке (термическая защита) и при внезапном коротком замыкании (магнитная защита). Устройство применяется в жилых домах, офисах, на объектах с малой нагрузкой - например, для защиты освещения, розеточных групп, бытовой техники мощностью до 2,2 кВт.

Технические характеристики

• Номинальный ток: 10 А - максимальный допустимый ток при нормальной работе
• Рабочее напряжение: 220 В - предназначено для однофазных сетей 220–240 В
• Количество постов: 1 - управляет одной фазой, не подходит для трёхфазных систем
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Цвет: белый - соответствует стандартным интерьерным решениям
• Габариты: 45×45 мм - совместим с типовой скрытой установкой в подрозетниках
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью
• Конструкция: комплектное устройство в корпусе - готов к установке без сборки
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя

Совместимость и монтаж

Автоматический выключатель термомагнитный 10A K45 45x45мм белый рассчитан на скрытую установку в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Клеммы для подключения провода - зажимные, подходят для медных жил сечением до 2,5 мм2. Для монтажа требуется отвертка; фиксация осуществляется через боковые защёлки. Не используйте для подключения алюминиевых проводов - возможна потеря контакта из-за различий в коэффициенте теплового расширения.

Безопасность и стандарты

Изделие соответствует внутренним техническим условиям производителя TУ 3464-001-77313241-08. Несмотря на отсутствие сертификата ГОСТ/IEC, конструкция выполнена в соответствии с требованиями безопасности для бытовых устройств. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям внутри щита. Не предназначен для установки во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Компактный размер 45×45 мм позволяет экономить место в плотных распределительных щитах
• Белый цвет легко сочетается с декоративными элементами интерьера
• Простая механическая конструкция снижает вероятность отказа
• Чёткий визуальный индикатор положения (вкл./выкл.)
• Подходит для замены аналогичных моделей других брендов с такими же габаритами

Ограничения применения

• Не используется в трехфазных сетях - только для однофазных цепей
• IP20 исключает применение в условиях повышенной влажности, пыли, на улице
• Не рекомендован для цепей с частыми пусками (например, насосы, компрессоры) - риск ложных срабатываний
• Максимальный ток 10 А - недостаточно для мощных нагревателей (>2,2 кВт) или оборудования с высоким пусковым током
• Не имеет функции дифференциального тока - не защищает от утечек тока на землю

Примеры использования

• Защита группы розеток в спальне или детской комнате
• Отключение светильников в коридоре или на лестнице
• Щитовая защита для холодильника, микроволновки или телевизора
• Замена старого автомата в существующем щите с таким же форм-фактором

Практические советы

• Перед установкой проверьте, что подрозетник имеет достаточную глубину - минимум 40 мм
• Не затягивайте клеммы слишком сильно - это повредит медную жилу
• Если планируете использовать в помещении с высокой влажностью (ванная, баня), выберите модель с IP44 и выше
• При замене убедитесь, что новый автомат k106a-9 точно совпадает по размерам с предыдущим - даже небольшое отличие может помешать закрытию крышки щита
• Для цепей с двигателями или импульсными нагрузками лучше выбрать автомат класса C, а не B - хотя в данном случае класс не указан, он, скорее всего, B (стандарт для бытовых цепей)
