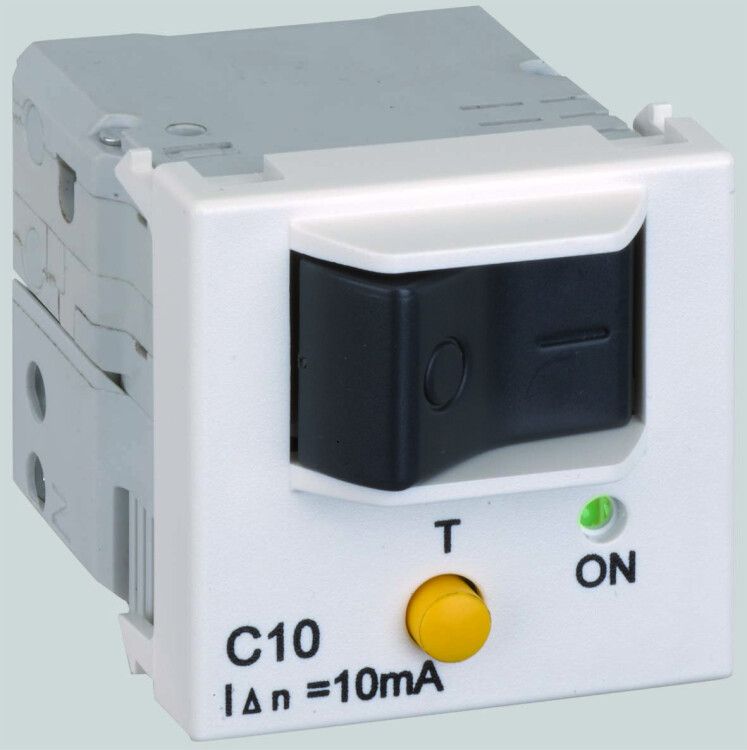

Выключатель автоматический дифференциального тока 10А K45 45х45мм термомагнит. графит Simon Connect K107A-14

Автоматический выключатель дифференциального тока K45 10 A от Simon - компактное устройство для защиты людей и оборудования от утечек тока в бытовых и легкопромышленных сетях 220 В. Артикул k107a-14 сочетает термомагнитную защиту и функцию УЗО в одном корпусе размером 45×45 мм.

Назначение и область применения

Этот автоматический выключатель дифференциального тока защищает от поражения электрическим током при утечках более 30 мА, а также предотвращает перегрузки и короткие замыкания. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и других помещений с однофазной сетью 220 В. Особенно эффективен там, где используются электроинструменты, стиральные машины, бойлеры и другое оборудование повышенной опасности.

Технические характеристики

• Номинальное напряжение: 220 В - работает в стандартной сети переменного тока для бытового использования;
• Номинальный ток: 10 А - допустимая нагрузка на цепь до 2,2 кВт при 220 В;
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; требует установки внутри закрытого щита;
• Способ монтажа: скрытый - монтируется в стеновые коробки, совместим с типовой немецкой системой установочных коробок глубиной ≥ 40 мм;
• Климатическое исполнение УХЛ3 - рассчитан на работу при температуре от −25 C до +40 C и умеренной влажности, подходит для неотапливаемых помещений в средней полосе России;
• Цвет: серый - соответствует цветовой гамме современных светотехнических изделий Simon;
• Количество постов: 1 - занимает один модуль в щите, экономит место;
• Тип изделия: аксессуар - предназначен для внутреннего монтажа в распределительном оборудовании, не является самостоятельным прибором;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям технических условий производителя.

Совместимость и монтаж

Автоматический выключатель дифференциального тока K45 10 A имеет стандартную посадочную ширину 45 мм и фиксируется на DIN-рейке с помощью защёлок. Для скрытого монтажа требуется подготовить штробу в стене и установить пластиковую коробку с глубиной не менее 40 мм. Кабели подключаются к верхним зажимам: вход - сверху, выход - снизу. Нельзя использовать в открытых помещениях или местах с высокой запылённостью из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям ТУ 3464-001-77313241-08 и обеспечивает отключение при утечке тока выше 30 мА - уровне, безопасном для человека. Механизмы термической и магнитной защиты работают независимо: тепловая реагирует на длительную перегрузку, магнитная - на скачки тока. Отключение происходит механически, без внешнего питания.

Преимущества

• Комбинированная защита: два устройства в одном - УЗО и автоматический выключатель;
• Минимальный размер: 45×45 мм позволяет экономить место в плотных щитах;
• Интеграция с продукцией Simon: совпадает по дизайну и размерам с другими элементами системы Simon;
• Надёжный механизм: термомагнитный принцип работы проверен временем и не требует обслуживания;
• Чёткая индикация: рычаг легко определяет состояние - включено/выключено/сработало.

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP20 исключает контакт с водой;
• Не подходит для трёхфазных сетей - только для однофазных 220 В;
• Не рекомендован для промышленных объектов с частыми импульсными нагрузками - возможны ложные срабатывания;
• Требует обязательной установки в закрытый металлический или пластиковый щит - нельзя монтировать открыто.

Примеры использования

• Защита розеточной группы в ванной комнате - предотвращает удар током при использовании фена или бойлера;
• Щит в квартире - вместо двух отдельных устройств (УЗО + автомат) используется один компактный k107a-14;
• Работа на даче - защита освещения и розеток в неотапливаемом помещении при соблюдении условий УХЛ3;
• Мастерская с электроинструментом - снижает риск повреждения проводки при случайном замыкании.

Практические советы

• Перед установкой проверьте посадочный диаметр коробки - он должен быть минимум 45 мм, чтобы корпус свободно вошёл;
• Подключайте провода плотно - слабый контакт вызывает нагрев и ложные срабатывания;
• Обязательно протестируйте устройство кнопкой «Тест» после монтажа - это проверяет целостность дифференциальной схемы;
• Не используйте этот автомат как основной вводный - он рассчитан на групповые линии, а не на весь дом;
• При замене старого УЗО убедитесь, что новый k107a-14 точно соответствует по току (10 А) и типу (термомагнитный).
