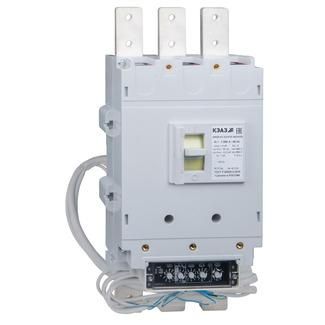

Выключатель автоматический 250А ВА55-41-331810 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 290763

Автоматический выключатель ВА55-41-331810 от КЭАЗ - трёхполюсный силовой аппарат с электронным расцепителем, рассчитанный на ток до 250 А и напряжение 690 В переменного тока. Подходит для защиты оборудования в промышленных сетях, где требуется точная настройка защиты и надёжное отключение при аварийных ситуациях. Артикул 290763 соответствует модели ВА55-41-331810.

Назначение и область применения

Выключатель ВА55-41-331810 предназначен для редких оперативных включений и отключений электрических цепей - не более 6 раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет выполнять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах, в установках с высокой мощностью нагрузки. Работает в цепях переменного тока 50–60 Гц с напряжением до 690 В, а также поддерживает управление от сети постоянного тока 220 В.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В AC
• Отключающая способность (Icu): 55 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - обеспечивает точную и настраиваемую защиту
• Диапазон настройки защиты от перегрузки: 90–250 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключать устройство по сигналу от внешнего контроллера
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытых щитах
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Подключение: винтовое - зажимы для проводов сечением до 120 мм2
• Управление: рычаговый ручной привод - включение/отключение вручную
• Количество контактов: 0 нормально открытых / 4 нормально закрытых / 3 вспомогательных - используется для сигнализации состояния аппарата
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности и запылённости в пределах помещения

Совместимость и монтаж

Выключатель ВА55-41-331810 монтируется исключительно на монтажную плиту - не имеет DIN-рейки. Для установки нужны отверстия под крепёжные болты, расположенные по углам корпуса. Подключение осуществляется через винтовые зажимы - рекомендуется использовать провода с жилами из меди, сечением до 120 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве - перетягивание повредит контактные поверхности. Монтаж допускается только в сухих, хорошо вентилируемых щитах с классом защиты не ниже IP54. Электронный расцепитель требует питания от сети 230 В AC или 220 В DC - необходимо подвести контрольное питание перед первым включением.

Безопасность и стандарты

Выключатель ВА55-41-331810 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 55 кА подтверждена сертификационными испытаниями. Конструкция выполнена в литом корпусе - исключает доступ к токоведущим частям при закрытом положении. Наличие независимого расцепителя позволяет реализовать системы безопасности по принципу “останов по аварии”.

Преимущества

• Электронный расцепитель с микроконтроллером Almega 16L - точнее, чем тепловые аналоги, реагирует на перегрузки и даёт возможность гибкой настройки
• Широкий диапазон настройки защиты (90–250 А) - один аппарат покрывает множество типов нагрузок
• Независимый расцепитель - удобен для интеграции в автоматизированные системы управления
• Высокая отключающая способность (55 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Изготовлен в России - совместим с комплектующими других изделий КЭАЗ, легко обслуживается

Ограничения применения

• Не предназначен для частых включений - свыше 6 раз в час возможен быстрый износ механических деталей
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты
• Требуется внешнее питание 230 В AC или 220 В DC для работы электронного расцепителя - без него защита не активируется
• Монтаж только на плату - не совместим со стандартными DIN-рейками, что усложняет замену в существующих щитах
• Не подходит для защиты цепей постоянного тока выше 220 В - только для переменного тока до 690 В

Примеры использования

• Защита главного ввода на промышленном участке с двигателями мощностью до 100 кВт
• Отключение конвейерной линии при превышении тока перегрузки
• Интеграция в систему SCADA через независимый расцепитель - дистанционное отключение при аварии
• Пуск асинхронного двигателя насоса в системе водоснабжения с последующей защитой от перегрева

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - это гарантирует долговечность контактов
• Настройте порог перегрузки ближе к рабочему току нагрузки, но не выше 90% от номинала выключателя (не более 225 А)
• Обеспечьте стабильное питание для электронного расцепителя - скачки напряжения могут вызвать ложные срабатывания
• При использовании в составе комплексной системы учтите, что 4 нормально замкнутых контакта используются для сигнализации “выключен”, а 3 вспомогательных - для “включен”
• При замене старого автомата - проверьте, чтобы новая модель ВА55-41-331810 имела те же габариты и расположение крепёжных отверстий
