Выключатель автоматический ВА53-41-334650-250А-690AC-УХЛ3 | 241984 КЭАЗ

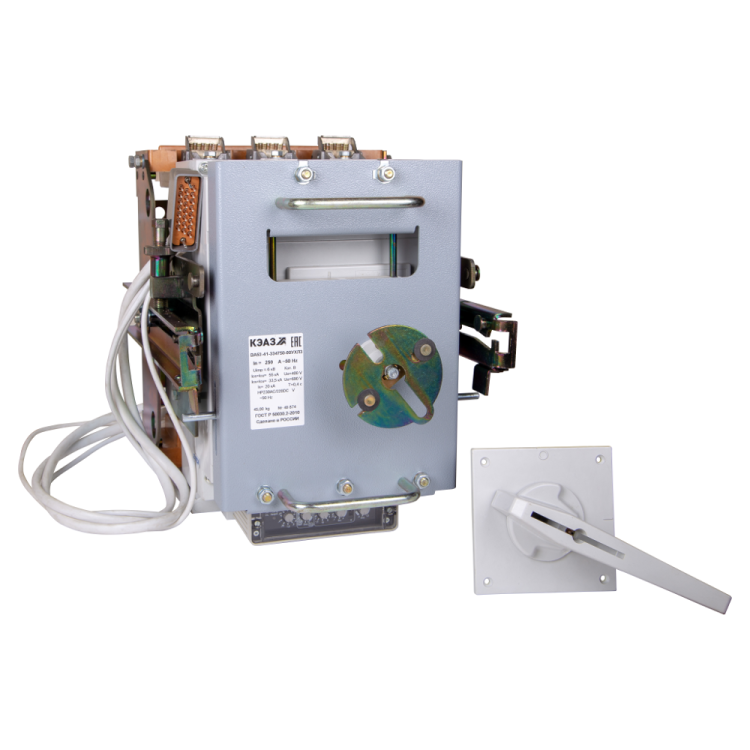

Автоматический выключатель ВА53-41-334650-250А-690В-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе до 250 А. Он обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для промышленных объектов с высокими требованиями к надёжности и устойчивости к экстремальным температурам.

Назначение и область применения

Выключатель ВА53-41-334650-250А-690В-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет осуществлять нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах крупных предприятий, на энергообъектах и в условиях повышенной влажности или перепадов температур.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - способен безопасно отключить даже самые мощные короткие замыкания
• Диапазон настройки защиты от перегрузки: 90–250 А - гибкая адаптация под нагрузку
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - точная и быстрая реакция на аварийные режимы
• Частота: 50/60 Гц - совместим с сетями России и стран с другими стандартами
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, подходит для холодных регионов и открытых площадок
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли; требует установки в закрытый щит
• Максимальное сечение кабеля: 1440 мм2 - поддерживает массивные медные жилы
• Количество вспомогательных контактов: 4 - позволяют передавать сигналы о состоянии аппарата в системы управления
• Тип подключения: винтовое - надёжное и проверенное соединение
• Крепление: винтовое
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической раме или панели
• Тип элемента управления: поворотная удлинённая рукоятка - удобна для ручного управления и дистанционного привода
• Вид привода: ручной дистанционный - можно управлять как вручную, так и через внешние механизмы
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для безопасного гашения дуги

Совместимость и монтаж

Выключатель ВА53-41-334650-250А-УХЛ3 монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки требуется подготовленная металлическая панель с отверстиями под винты крепления. Подключение кабелей выполняется винтовыми зажимами - важно соблюдать момент затяжки, чтобы не повредить контактные поверхности. Максимальное сечение кабеля - 1440 мм2, что соответствует многожильным проводникам большого диаметра. Удлинённая рукоятка позволяет легко управлять устройством даже при ограниченном доступе. Выдвижная конструкция даёт возможность отсоединить аппарат от сети без демонтажа всей панели - упрощает обслуживание и замену.

Безопасность и стандарты

Выключатель ВА53-41-334650-250А-690В-УХЛ3 соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Наличие трёх дугогасительных камер гарантирует безопасное отключение даже при сверхтоке 135 кА. Устройство прошло сертификацию в реестре радиоэлектронной продукции (код РЭ-2513/20), что подтверждает соответствие требованиям безопасности и EMC.

Преимущества

• Высокая отключающая способность (135 кА) - идеально для цепей с большой потенциальной энергией короткого замыкания
• Электронный расцепитель с микроконтроллером - точнее, чем тепловые аналоги, особенно при малых перегрузках
• Широкий диапазон настройки (90–250 А) - один прибор покрывает множество вариантов нагрузок
• Климатическое исполнение УХЛ3 - работает в суровых условиях, где другие устройства выходят из строя
• Выдвижная конструкция - минимизирует время ремонта и замены
• Четыре вспомогательных контакта - обеспечивают интеграцию с системами автоматизации и сигнализации

Ограничения применения

• Не предназначен для частых включений - допускается максимум 6 операций в час; для часто коммутируемых цепей нужен контактор
• Степень защиты IP20 - нельзя использовать вне закрытых щитов, в сырых или запылённых помещениях без дополнительной защиты
• Требует монтажа на плату - несовместим с DIN-рейкой, что усложняет модульную сборку
• Значительные габариты и масса - требуют прочной основы и продуманного места установки
• Электронный расцепитель чувствителен к импульсным помехам - рекомендуется применять в хорошо экранированных системах

Примеры использования

• Защита главного входа на промышленном участке с двигателями мощностью до 150 кВт
• Распределительный щит на холодильной станции в Арктике - благодаря УХЛ3 сохраняет работоспособность при –45 C
• Цепь питания конвейера с частым пуском - используется для защиты от перегрузки, а не для частой коммутации
• Подстанция с высокой вероятностью короткого замыкания - благодаря 135 кА отключающей способности предотвращает разрушение оборудования

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате соответствуют габаритам ВА53-41-334650-250А-690В-УХЛ3 - размеры указаны в чертежах КЭАЗ
• Используйте только медные кабели сечением до 1440 мм2 - алюминиевые жилы не подходят из-за различий в коэффициенте расширения
• Настройку тока срабатывания расцепителя выполняйте после окончательной комплектации цепи - используйте программатор, совместимый с Almega 16L
• Проверьте состояние вспомогательных контактов перед первым включением - они могут быть заблокированы транспортировочными фиксаторами
• При длительной работе при температурах выше +45 C рекомендуется принудительное охлаждение щита - перегрев снижает срок службы электроники
• Не применяйте этот выключатель вместо контактора - он не рассчитан на частую коммутацию, даже при наличии ручного привода
