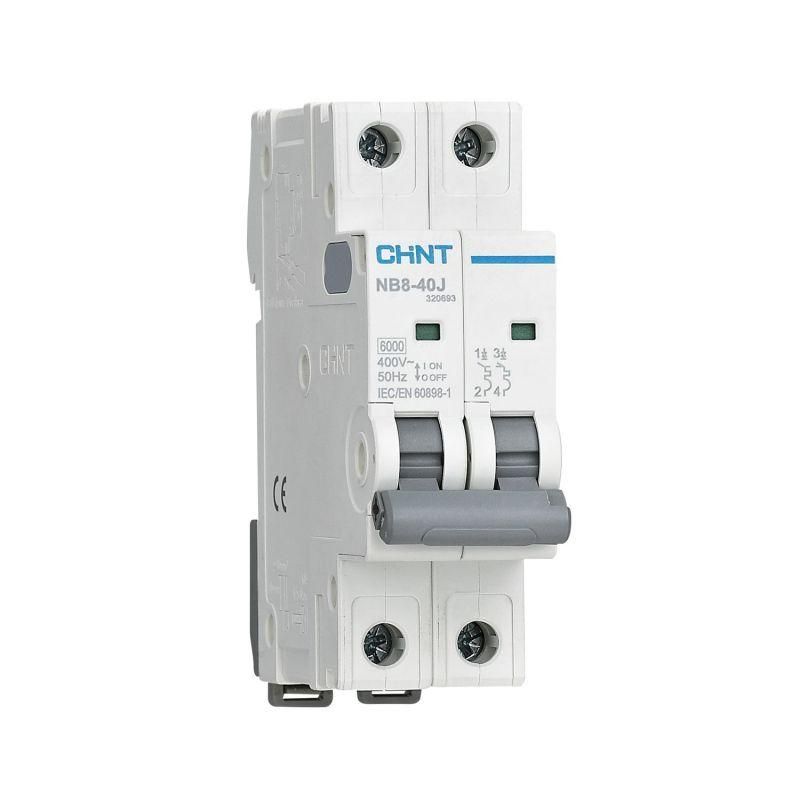

Выключатель автоматический NB8-40J 2P 16А 6кА х-ка C (R) | 320689 CHINT

Автоматический выключатель CHINT NB8-40J с номинальным током 16 А и характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот двухполюсный аппарат обеспечивает надёжное отключение при скачках тока, легко устанавливается на DIN-рейку и подходит для компактных распределительных щитов.

Назначение и область применения

Автоматический выключатель CHINT NB8-40J используется для защиты однофазных цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в жилых домах, офисах, торговых помещениях и на производстве - например, для защиты групповой сети освещения, розеток, маломощных станков и конвейеров. Подходит для нечастых операций включения и отключения нагрузки.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Количество полюсов: 2
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники)
• Степень защиты (IP): IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды
• Модульная ширина: 1,5 модуля (27 мм)
• Рабочая температура: от -35 C до +70 C
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временные конденсаты
• Частота: 50 Гц
• Механическая износостойкость: 15 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает величину тока КЗ через себя
• Категория применения: A - для защиты кабельных линий и слаботочных цепей

Совместимость и монтаж

Автоматический выключатель CHINT NB8-40J монтируется на стандартную DIN-рейку 35 мм. Ширина одного полюса - 13,5 мм, что позволяет компактно размещать несколько аппаратов в одном щите. Подключение осуществляется кабелями сечением до 16 мм2 (медные) или гребёнчатыми шинами. Устройство совместимо с другими модулями серии NB8, включая дополнительные аксессуары: вспомогательные контакты XF9, сигнальные контакты XF9J, расцепители S9 и V9.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3, что снижает риск повреждения кабелей и оборудования при коротком замыкании. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают безопасную работу даже при кратковременных перенапряжениях.

Преимущества

• Узкий профиль (1,5 модуля) экономит место в щитах
• Яркое окно индикации показывает состояние контакта - “ON” / “OFF”
• Характеристика C оптимальна для типичной бытовой и промышленной нагрузки
• Высокая механическая и электрическая износостойкость продлевает срок службы
• Гибкость комплектации - можно добавить сигналы и расцепители по необходимости

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 исключает воздействие жидкости
• Не подходит для цепей с высоким пусковым током (например, мощные асинхронные двигатели) - для них лучше выбрать характеристику D
• Не рассчитан на частые включения/отключения (более 10–15 раз в день) - это сокращает срок службы
• Только для переменного тока; не работает в постоянном токе

Примеры использования

• Защита группы розеток в квартире или офисе
• Питание осветительных приборов с люминесцентными лампами
• Щитовая защита конвейера с двигателем 1,5–2,2 кВт
• Распределительный щит на производственной линии с несколькими потребителями

Практические советы

• Выбирая автомат CHINT NB8-40J, проверьте соответствие сечения кабеля - для 16 А используйте медный кабель минимум 2,5 мм2
• Если в щите мало места - этот аппарат идеален благодаря узкой конструкции (13,5 мм на полюс)
• Для удалённой индикации сработавшего автомата добавьте сигнальный контакт XF9J
• Не устанавливайте рядом с источниками тепла - рабочая температура до +70 C, но перегрев снижает точность срабатывания
• При использовании гребёнки убедитесь, что она совместима с модулем 13,5 мм
