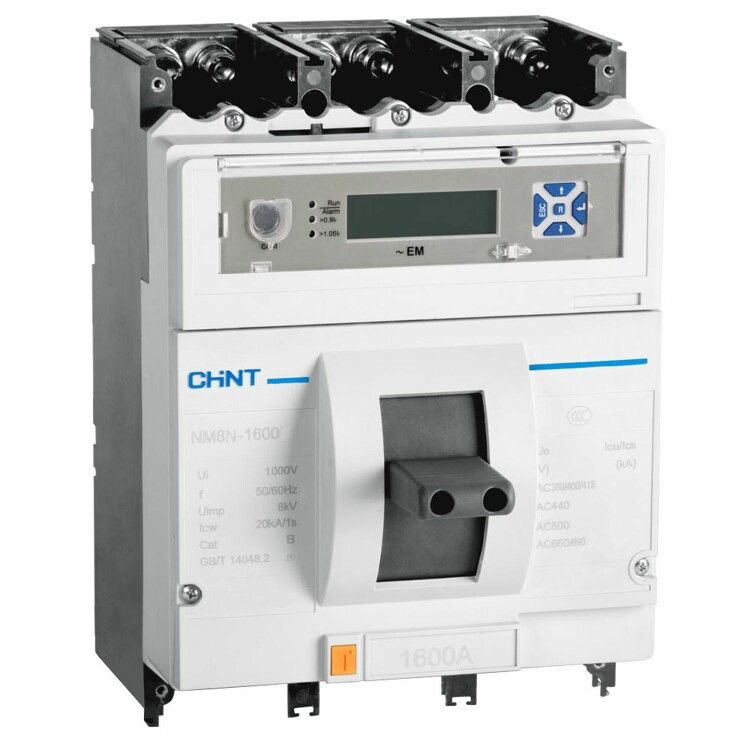

Выключатель автоматический NM8N-1600S EM 3P 1000А 50кА с электр. расцепителем, LCD (R) | 263131 CHINT

Автоматический выключатель NM8N-1600S EM от CHINT с артикулом 263131 - трёхполюсный аппарат в литом корпусе с электрическим расцепителем и LCD-дисплеем, предназначенный для защиты мощных электрических цепей переменного и постоянного тока. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок и КЗ при токах до 1000 А.

Назначение и область применения

Выключатель NM8N-1600S EM используется для коммутации и защиты электрических сетей с высокими нагрузками. Применяется в промышленных распределительных устройствах, на входах крупных потребителей, в системах питания насосов, компрессоров, конвейеров и других оборудования с высоким пусковым током. Обеспечивает защиту от перегрузок, коротких замыканий и снижения напряжения. Также поддерживает функцию полного отключения цепи - удобна для обслуживания и ремонта.

Технические характеристики

• Номинальный ток: 1000 А - максимальный длительный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: до 690 В переменного тока (AC) и до 1000 В постоянного тока (DC).
• Номинальная отключающая способность: 50 кА - способность безопасно отключить цепь при наибольшем возможном токе короткого замыкания.
• Защита от перегрузки: диапазон настройки 400–1000 А - позволяет точно адаптировать порог срабатывания под реальную нагрузку.
• Защита от КЗ: диапазон регулировки 1500–12 000 А - гибкая настройка чувствительности к импульсным токам.
• Степень защиты IP40: защищён от доступа предметов более 1 мм, но не герметичен - требует установки внутри закрытого шкафа.
• Электрический расцепитель с LCD: выводит текущую информацию по току, напряжению и состоянию аппарата; позволяет диагностировать причины отключения без вскрытия корпуса.
• Подключение силовых линий: возможно снизу корпуса - упрощает организацию кабельной маршрутизации в щитах.

Совместимость и монтаж

Выключатель NM8N-1600S EM совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется вертикально или горизонтально - ориентация работу. Для подключения нижних зажимов необходимо использовать специальные переходники или модульные элементы, предусмотренные конструкцией. Убедитесь, что посадочные размеры соответствуют требованиям производителя - внешние габариты рассчитаны под типовые решения серий NM8N. Электрический расцепитель питается от сети через внутренний источник, поэтому не требует внешнего источника питания.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов в литом корпусе. Все материалы корпуса устойчивы к возгоранию и механическим воздействиям. Расцепители проходят проверку на точность срабатывания в соответствии с классом B согласно EN 60947. Наличие LCD-индикации повышает уровень безопасности при диагностике - оператор видит причину отключения без необходимости открывать шкаф.

Преимущества

• Широкий диапазон настроек защиты - можно точно подбирать параметры под конкретную нагрузку, избегая ложных срабатываний.
• LCD-интерфейс даёт наглядную информацию о состоянии системы - экономит время при аварийных ситуациях.
• Гибкое расположение контактов - возможность подключения сверху и снизу упрощает сборку сложных щитов.
• Увеличенная отключающая способность (50 кА) делает изделие подходящим даже для энергоёмких предприятий с высокой потенциальной энергией КЗ.
• Литой корпус обеспечивает долговечность и исключает попадание сторонних частиц внутрь механизма.

Ограничения применения

• Степень защиты IP40 не допускает использование вне закрытых шкафов - нельзя применять во влажных, пыльных или открытых помещениях без дополнительной защиты.
• Не предназначен для частых включений/выключений - рекомендован для основной защиты, а не для операционной коммутации.
• Работает только с однофазными и трехфазными системами - не подходит для двухпроводных цепей постоянного тока без третьего провода.
• Максимальный рабочий ток 1000 А - не применяется для цепей выше этого значения, даже временно.

Примеры использования

• Главный ввод в промышленном цехе с несколькими двигателями суммарной мощностью >500 кВт.
• Щит управления технологической линии с конвейерами и насосами, где важна точная настройка защиты от перегрузки.
• Распределительный пункт на заводе с высокой плотностью оборудования - благодаря 50 кА отключающей способности предотвращает распространение КЗ.
• Объекты с ограниченным пространством - возможность подключения снизу позволяет оптимизировать layout шкафа.

Практические советы

• Перед установкой обязательно проверьте соответствие номинала защиты (400–1000 А) расчетному току нагрузки - слишком высокий порог может не спасти оборудование от перегрева.
• Настройте защиту от КЗ так, чтобы она сработала раньше, чем достигнуты предельные температуры кабелей - используйте таблицы сечений проводников.
• LCD-экран показывает данные в режиме реального времени - периодически фиксируйте значения тока для анализа нагрузочных графиков.
• При использовании нижнего подключения убедитесь, что кабели правильно зафиксированы и не создают бокового усилия на контактные группы.
• Не забывайте о тепловом режиме - при групповой установке нескольких таких выключателей в одном шкафу учтите взаимное влияние температур.
