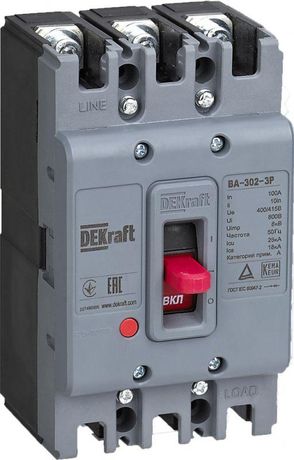

Выключатель автоматический 3п 10А 25кА ВА-301 DEKraft 22740DEK APC

Автоматический выключатель силовой 3-полюсный 10А 25кА серия ВА-301, ВА-302 от DEKraft - надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для промышленных и коммерческих объектов, где требуется стабильная работа силовых систем. Артикул 22740dek соответствует модели с моторным приводом и встраиваемой конструкцией.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 10А 25кА серия ВА-301, ВА-302 предназначен для защиты электрических цепей переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает автоматическое отключение при перегрузках и коротких замыканиях. Применяется в распределительных щитах промышленных предприятий, на транспорте, в жилых комплексах и энергообъектах. Модель с моторным приводом особенно эффективна там, где нужна дистанционная или автоматизированная управляемость - например, в системах с программированием или удалённым контролем.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Тип расцепителя: электромагнитный + тепловой - реагирует на КЗ (быстро) и перегрузку (с задержкой)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: встраиваемый - устанавливается в шкаф или щит, не имеет внешней рамки
• Крепление: болтовое - фиксируется на DIN-рейке или специальной платформе с помощью болтов
• Подключение: винтовое - провода зажимаются в клеммах с помощью отвертки
• Индикатор отключения: да - визуально показывает положение контакта (вкл./выкл.)
• Указатель расцепления: да - сигнализирует, что выключатель сработал именно из-за аварийного события, а не вручную
• Моторный привод: да - позволяет дистанционно включить/отключить устройство через внешний сигнал
• Тип управления: рычаг - ручное управление осуществляется механическим рычагом

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 10А 25кА серия ВА-301, ВА-302 совместим с DIN-рейками стандарта EN 60715. Установка требует доступа к внутреннему пространству распределительного щита. Болтовое крепление предпочтительно для стационарных установок, где необходима повышенная механическая прочность. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24–230 В переменного или постоянного тока - уточнять в документации производителя). Подключение проводов - только винтовое, без быстрозажимных клемм. Диаметр жил: рекомендуется 0,5–2,5 мм2. Перед монтажом проверьте соответствие сечения провода и момента затяжки клемм - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 для низковольтных выключателей. Наличие указателя расцепления и индикатора состояния снижает риск ошибочного включения после аварии. IP20 не обеспечивает защиту от пыли и влаги - использование вне закрытых щитов запрещено. Не допускается применение в средах с высокой концентрацией пыли, агрессивных газов или влажности выше 85%. Серия ВА-300 не предназначена для частого включения-отключения - это не устройства для частого оперирования, а средства защиты.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Моторный привод позволяет интегрировать выключатель в системы автоматизации без ручного вмешательства
• Чёткий визуальный индикация состояния - удобно при обслуживании и диагностике
• Литой корпус обеспечивает долговечность и устойчивость к механическим воздействиям
• Совместимость с другими элементами серии ВА-300 - можно использовать в составе унифицированных щитов

Ограничения применения

• Не подходит для защиты двигателей с высокими пусковыми токами - для таких задач лучше подходят модели серии ВА-300М
• IP20 исключает установку в открытых помещениях, на улице или в сырых зонах
• Не рассчитан на частые ручные операции - частое включение/отключение снизит срок службы контактов
• Только встраиваемый тип - не используется как самостоятельный модуль без щита
• Отсутствуют регулируемые пороги расцепления - параметры фиксированы и не меняются пользователем

Примеры использования

• Защита трёхфазного насоса в системе водоснабжения
• Распределение питания на участке конвейера с несколькими двигателями
• Щитовая защита освещения и розеток в административном здании
• Цепь управления компрессора в промышленной холодильной установке
• Автоматизированный щит с дистанционным управлением через PLC - благодаря моторному приводу

Практические советы

• Выбирая автоматический выключатель силовой 3-полюсный 10А 25кА серия ВА-301, ВА-302, убедитесь, что расчетный ток нагрузки не превышает 80% от номинала (не более 8 А) - это продлит срок службы
• При использовании моторного привода подключите управляющий сигнал через реле или контактор - прямое подключение к слаботочным выходам ПЛК может вызвать помехи
• Перед первым включением проверьте, что рычаг находится в положении “OFF” - так вы избежите случайного пуска
• Если выключатель часто срабатывает - проверьте нагрузку, возможно, она превышает 10 А или есть короткое замыкание в цепи
• Для сервисного обслуживания используйте только отвертки с изолированными ручками - даже при отключенном питании возможен потенциал на клеммах
• Если вам нужна защита именно для электродвигателей - выбирайте модель ВА-300М, а не ВА-301/ВА-302
