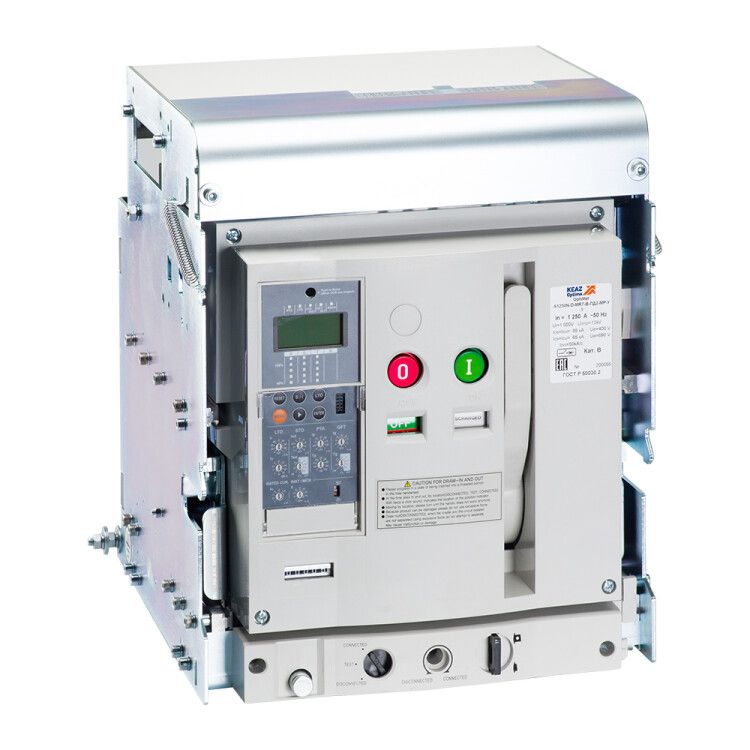

Выключатель автоматический 3п 1600А OptiMat A 1600 S2 3P 65 D MR8.0 B C0000 M0 P05 S1 03 КЭАЗ 332571

Автоматический выключатель воздушный 3-полюсный 1600А OptiMat A-1600-S2-3P-65-D-MR8.0-B-C0000-M0-P05-S1-03 от КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в низковольтных распределительных системах. Этот аппарат обеспечивает надежную работу в условиях высоких токов короткого замыкания и применяется как вводной или секционный элемент в промышленных объектах.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 1600А OptiMat A используется для защиты электрических сетей от перегрузок и коротких замыканий. Он служит основным аппаратом для первичного распределения энергии в промышленных щитах - например, на вводе в здание, между секциями шин или перед крупными нагрузками. Подходит для установки в центрах управления двигателями, на участках с высокой плотностью потребления: металлургия, химическая промышленность, водоканалы, логистические терминалы.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение переменного тока в трехфазной сети;
• Номинальная отключающая способность: 65 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, поддерживает функции задержки и выборочности;
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов больше 12 мм; не защищен от воды и пыли;
• Количество вспомогательных контактов: 6 - обеспечивают сигналы состояния (закрыт/открыт), управление внешним оборудованием и интеграцию в системы АСУ ТП;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать модуль из корпуса без демонтажа проводов для обслуживания или замены;
• Способ монтажа: монтажная плата - устанавливается на раму или платформу внутри распределительного устройства;
• Подключение силовой цепи: на шину - соединение осуществляется через гибкие или жесткие медные шины, исключая использование кабельных выводов.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 1600А OptiMat A совместим с типовыми сборками КЭАЗ серии OptiMat A. Для монтажа требуется подготовленная металлическая рама с направляющими для выкатного механизма. Установка выполняется только в закрытых распределительных устройствах класса IP42 и выше. Подключение шин требует точного соблюдения усилия затяжки - рекомендовано использовать динамометрический ключ. Монтаж на монтажную плиту предполагает наличие достаточного свободного пространства вокруг аппарата для теплоотвода и доступа к вспомогательным контактам.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель имеет сертификат соответствия по безопасности и EMC. Конструкция обеспечивает механическую блокировку при открытых дверях шкафа, что исключает случайное включение под напряжением. Все компоненты выполнены из материалов, устойчивых к нагреву и горению.

Преимущества

• Высокая отключающая способность (65 кА) - обеспечивает безопасность даже в сетях с большой мощностью короткого замыкания;
• Электронный расцепитель - позволяет гибко настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания;
• Выкатная конструкция - снижает время техобслуживания и исключает необходимость отключения всей системы;
• Шесть вспомогательных контактов - упрощают интеграцию в автоматизированные системы контроля и диагностики;
• Подключение на шину - уменьшает количество соединений, повышает надежность и снижает тепловые потери.

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкую коммутацию (до 1–2 раз в день);
• Защита IP20 запрещает установку во влажных, пыльных или наружных помещениях;
• Требуется минимальное расстояние от других аппаратов для обеспечения теплоотвода - не менее 50 мм с боков и сверху;
• Не работает без внешнего питания для электронного расцепителя - необходимо подключение к вспомогательному контуру 24 В постоянного тока;
• Не подходит для бытовых или маломощных объектов - избыточен по параметрам для нагрузок ниже 800 А.

Примеры использования

• Главный ввод в промышленном цехе с суммарной нагрузкой 1200 кВт;
• Секционный автомат между двумя параллельными шинами в распределительном пункте;
• Защита главного преобразователя частоты на насосной станции;
• Распределительный щит на заводе по производству пластиков с несколькими мощными экструдерами.

Практические советы

• Перед монтажом проверьте соответствие сечения шин и момент затяжки - неверное подключение вызывает перегрев;
• Используйте вспомогательные контакты для сигнализации аварийного отключения в систему SCADA - это ускоряет реакцию на отказ;
• Настройку электронного расцепителя выполняйте только после расчета токов короткого замыкания и координации с нижестоящими аппаратами;
• При замене выключателя сохраните оригинальную последовательность подключения вспомогательных контактов - они отличаются по функциям (NO/NC);
• Обязательно используйте защитные крышки на вспомогательных клеммах - попадание пыли или влаги на них может нарушить связь с контроллером.
