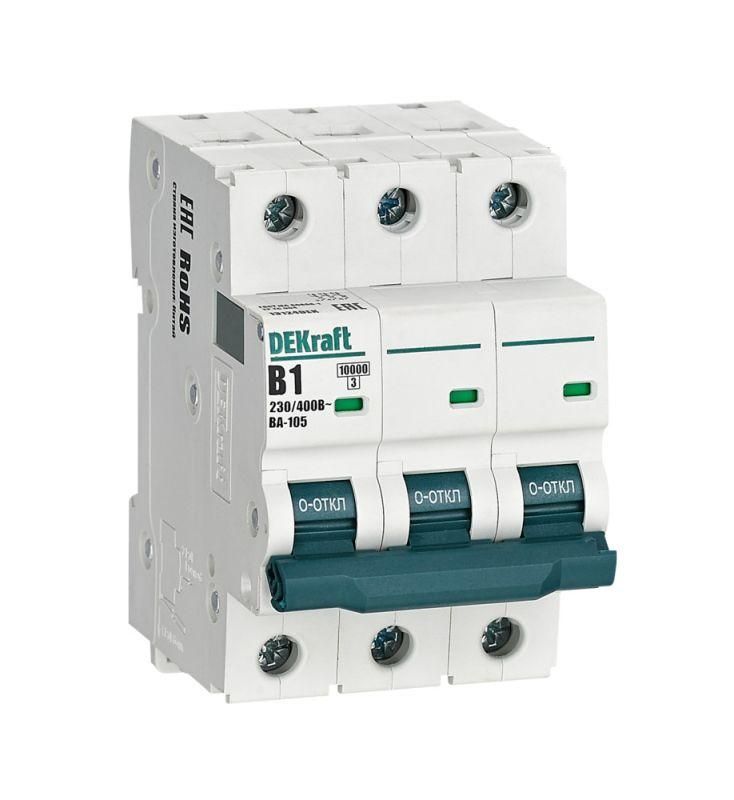

Выключатель автоматический модульный 3п B 1А 10кА ВА-105 DEKraft 13124DEK APC

Автоматический выключатель ВА-105 от DEKraft - трёхполюсное устройство на 1 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей с малыми нагрузками. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKraft и Systeme Electric, и подходит для точечной защиты слаботочных и управляющих цепей.

Назначение и область применения

ВА-105 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для контроля и отключения оборудования с низкими токами потребления: контроллеров, реле, сигнализаций, освещения, малых насосов и автоматических систем управления. Часто применяется в панелях управления, щитах автоматизации и распределительных устройствах.

Технические характеристики

• Номинальный ток: 1 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых и слаботочных нагрузок
• Частота: 50–60 Гц
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ
• Модульная ширина: 3 модуля (54 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

ВА-105 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Ширина устройства - 54 мм (3 модуля), что позволяет легко разместить несколько аппаратов в одном щите. Возможна установка дополнительных аксессуаров (например, блокировок, контактов) только с левой стороны аппарата. Для правильной фиксации используйте зажимы, соответствующие типу рейки.

Особенности конструкции

Корпус ВА-105 усилен шестью монолитными заклёпками, обеспечивающими механическую жёсткость и долговечность. Боковые каналы охлаждения снижают нагрев при длительной работе в условиях повышенной температуры. Механизм мгновенной коммутации гарантирует надёжное отключение даже при минимальном токе. Конструкция рассчитана на частые операции включения/выключения без потери характеристик.

Преимущества

• Высокая отключающая способность (10 кА) для защиты от серьёзных КЗ
• Улучшенная теплоотдача благодаря боковым каналам - стабильная работа при +40 C и выше
• Поддержка дополнительных аксессуаров - расширяемость функционала
• Полную совместимость с популярными сериями DEKraft и Systeme Electric
• Длительная гарантия - 5 лет

Ограничения применения

• Не предназначена для постоянной работы при напряжении выше 400 В AC
• IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной защиты
• Номинальный ток 1 А ограничен - не подходит для силовых цепей свыше 400 Вт при 400 В
• Дополнительные аксессуары можно устанавливать только слева - планируйте расположение в щите заранее

Примеры использования

• Защита цепей управления PLC в промышленных автоматах
• Отключение светильников в системах аварийного освещения
• Распределение питания в панелях автоматики станков
• Щиты управления HVAC-системами с небольшими нагрузками
• Контроль сигналов в системах безопасности и датчиков

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - 1 А недостаточно для двигателей или мощных нагревателей
• Используйте только оригинальные аксессуары DEKraft - другие могут не подходить по форме или контактным площадкам
• При групповой установке нескольких ВА-105 оставляйте минимум 5 мм между аппаратами для лучшей вентиляции
• Проверяйте плотность фиксации на DIN-рейке - слабый контакт вызывает перегрев и ложные срабатывания
• Для внешней защиты в пыльных местах используйте герметичные оболочки Series E или аналоги от DEKraft
