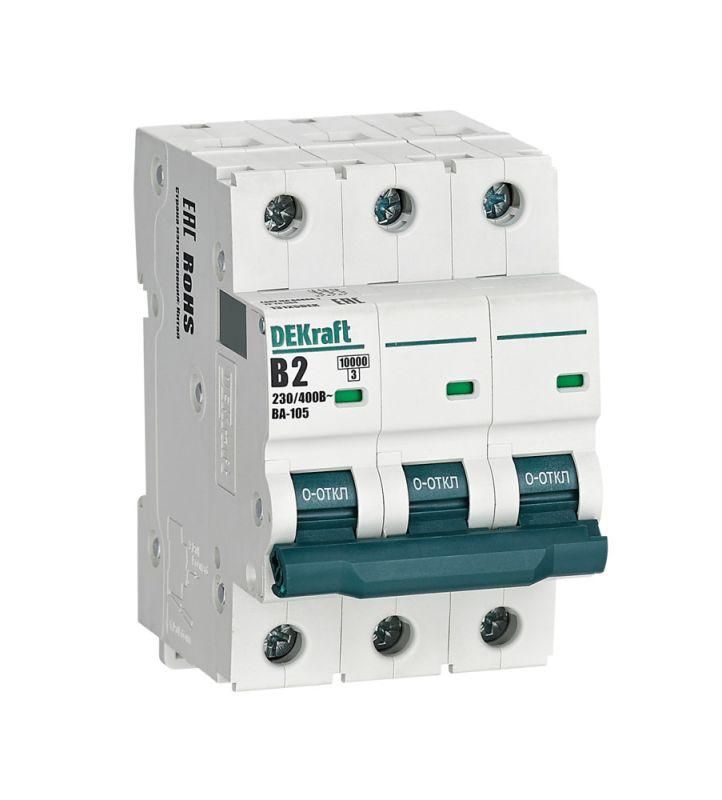

Выключатель автоматический модульный 3п B 2А 10кА ВА-105 DEKraft 13125DEK APC

Автоматический выключатель ВА-105 от DEKraft — трёхполюсное устройство на 2 А с характеристикой B и отключающей способностью 10 кА, предназначенное для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку, совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-105 защищает электрические цепи с малыми нагрузками — например, освещение, бытовую электронику, контрольные схемы, слаботочные системы управления. Применяется в распределительных щитах жилых домов, офисов, производственных объектов, где требуется точная защита при небольших токах перегрузки. Устройство особенно эффективно там, где возможны кратковременные пусковые токи, характерные для групп ламп накаливания, нагревательных элементов или малых двигателей.

Технические характеристики

• Номинальный ток: 2 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В AC — работает в сетях до 400 В переменного тока
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B — срабатывает при токах от 3–5 кратном номинале, подходит для чувствительных нагрузок
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Модульная ширина: 3 модуля (54 мм) — занимает 3 стандартных места на DIN-рейке
• Степень защиты IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловое воздействие на сеть
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Способ монтажа: на DIN-рейку — стандартный крепёж для электрощитов
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя

Совместимость и монтаж

Выключатель ВА-105 легко устанавливается на любую стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет разместить его рядом с другими автоматами без перекрытия контактов. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric — можно использовать существующие крышки, клеммы и направляющие. На левой стороне предусмотрено место для установки дополнительных аксессуаров: сигнализаторов положения, катушек удалённого отключения или дополнительных контактов.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC/EN 60947-2. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают надёжную работу даже при нештатных ситуациях. Конструкция исключает самопроизвольное отключение при вибрациях благодаря 6 монолитным заклёпкам, усиливающим корпус. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри закрытых щитов.

Преимущества

• Увеличенная механическая прочность корпуса за счёт монолитных заклёпок — меньше риск деформации при сборке или ударах
• Боковые каналы охлаждения — позволяют работать стабильно при повышенной температуре в щите
• Механизм мгновенной коммутации — быстрое отключение при аварии, снижает риск возгорания
• Поддержка дополнительных аксессуаров — расширяет функциональность без замены аппарата
• Долгий срок службы — 5 лет гарантии подтверждают качество материалов и сборки

Ограничения применения

• Не предназначена для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для мощных двигателей или оборудования с высокими пусковыми токами — характеристика B сработает раньше, чем потребуется
• Работает только с переменным током — нельзя применять в цепях постоянного тока
• Номинальный ток всего 2 А — не годится для защиты силовой сети выше 800 Вт при 400 В

Примеры использования

• Защита группы светодиодных светильников в офисе
• Контроль питания контроллеров, реле, терморегуляторов в системах автоматизации
• Щитовая защита слаботочных цепей в лифтах или системах видеонаблюдения
• Распределительный щит частного дома — для освещения балкона, подъезда, санузла

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки — 2 А подходит только для суммарной мощности до ~800 Вт при 400 В
• Используйте только аксессуары, рекомендованные DEKraft — нестандартные элементы могут нарушить герметичность или работу механизма
• При монтаже в плотно заполненный щит учтите необходимость воздушного зазора вокруг ВА-105 — боковые охлаждающие каналы должны оставаться свободными
• Для увеличения безопасности в условиях повышенной влажности (например, в подвале) используйте ВА-105 внутри герметичного корпуса DEKraft с классом защиты IP54+
• Запомните: этот аппарат — не замена для дифференциального автомата; для защиты от утечек тока нужен отдельный УЗО
