Выключатель автоматический 3п 2000А OptiMat A 2000 S2 3P 85 D MR7.0 B C2200 M2 P01 S1 03 КЭАЗ 277059

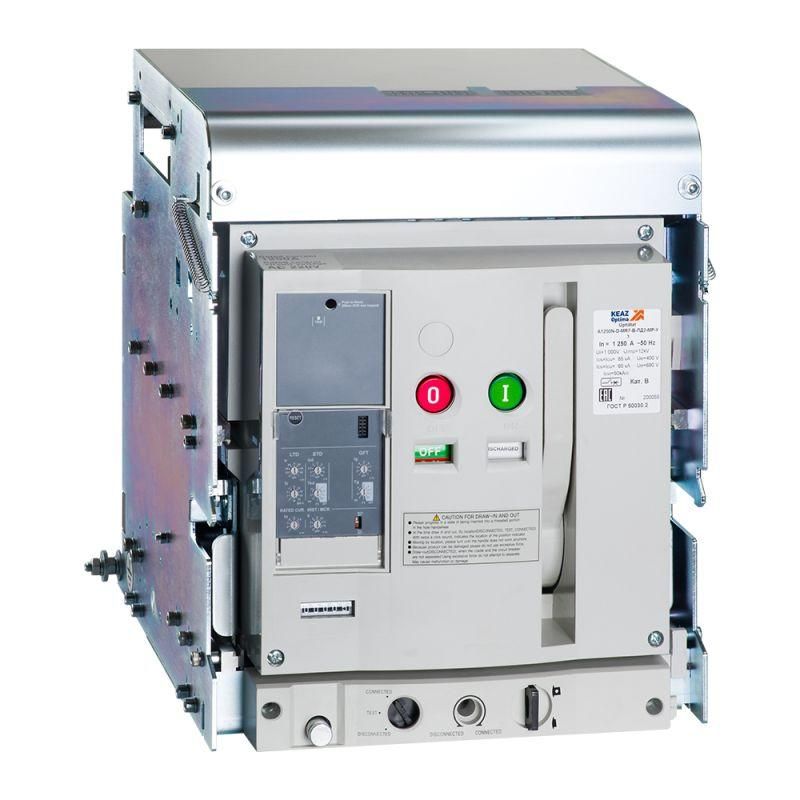

Автоматический выключатель OptiMat A MR7.0 C2200 КЭАЗ - трёхполюсный воздушный аппарат на 2000 А с высокой отключающей способностью 85 кА, предназначенный для защиты и коммутации мощных распределительных сетей в промышленных объектах. Выключатель OptiMat A MR7.0 C2200 КЭAZ оснащён выдвижной конструкцией и моторным приводом, что упрощает обслуживание и повышает безопасность при работе.

Назначение и область применения

Выключатель Optimat A MR7.0 C2200 КЭАЗ используется для защиты электрических цепей от перегрузок, коротких замыканий и аварийных режимов. Применяется в качестве главного вводного аппарата или секционного выключателя в распределительных устройствах среднего и крупного масштаба: промышленные цеха, энергообъекты, насосные станции, системы конвейеров, комплектные трансформаторные подстанции.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до 690 В переменного тока, включая промышленные сети 400–660 В.
• Номинальный ток: 2000 А - рассчитан на постоянную нагрузку до 2000 А без перегрева.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до 85 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно точно настроить порог срабатывания под конкретную нагрузку.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах.
• Количество вспомогательных контактов: 6 - позволяют передавать сигналы состояния (включен/выключен) в систему управления или АСУ ТП.
• Моторный привод: да - обеспечивает дистанционное включение и отключение, снижает риск травм при операциях.
• Тип подключения: болтовое - надёжное механическое соединение с шинами или кабелями через контактные зажимы.
• Тип управления: кнопка нажимная - ручное управление через внешнюю кнопку на лицевой панели.
• Конструкция: выдвижное/выкатное устройство - основной блок можно извлечь из корпуса для ремонта или проверки без демонтажа проводов.

Совместимость и монтаж

Выключатель OptiMat A MR7.0 C2200 КЭАЗ устанавливается в сборные ячейки типа KSE, ЯРП или аналогичные, соответствующие габаритам и требованиям к выдвижному оборудованию. Для монтажа требуется свободное пространство вокруг аппарата для вывода кабелей и доступа к болтовым соединениям. Болтовые зажимы требуют точного момента затяжки - используйте динамометрический ключ. Подключение вспомогательных контактов выполняется согласно схеме в паспорте - они не являются частью силовой цепи, но обеспечивают сигнализацию.

Безопасность и стандарты

Выключатель OptiMat A MR7.0 C2200 КЭАЗ соответствует ГОСТ Р 50030.2 и IEC 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой двери щита благодаря степени защиты IP20. Моторный привод позволяет выполнять операции удалённо, минимизируя воздействие дугового разряда при отключении. Установка должна осуществляться только квалифицированным персоналом с соблюдением правил безопасности при работах на высоких токах.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает надёжную работу даже в условиях сильных КЗ на подстанциях.
• Выдвижная конструкция - позволяет проводить диагностику и ремонт без отключения всей системы.
• Широкий диапазон настройки защиты (800–2000 А) - адаптируется под различные типы нагрузок без замены аппарата.
• Моторный привод - снижает трудозатраты и повышает безопасность при частых операциях включения/отключения.
• 6 вспомогательных контактов - удобны для интеграции в системы автоматизации и контроля.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - степень защиты IP20 недостаточна для таких условий.
• Не допускается установка вне закрытых щитов - открытое расположение создаёт опасность поражения током.
• Не рекомендуется использовать в местах с повышенной запылённостью или влажностью - отсутствие герметизации делает аппарат чувствителен к загрязнению контактов.
• Требуется регулярная проверка болтовых соединений - ослабление может вызвать нагрев и выход из строя.

Примеры использования

• Главный ввод в цехе с мощными станками (ток 1800–2000 А).
• Секционный выключатель между двумя источниками питания в ТП 6(10)/0,4 кВ.
• Защита питающих шин конвейерной линии с несколькими двигателями.
• Интеграция в АСУ ТП с использованием вспомогательных контактов для сигнализации состояния.

Практические советы

• Перед первым включением проверьте момент затяжки всех болтов - отклонение от нормы ведёт к перегреву.
• При использовании моторного привода убедитесь, что питание на него подаётся от стабильного источника - скачки напряжения могут повредить механизм.
• При необходимости замены или профилактики - всегда отключите питание и заблокируйте выключатель в положении “отключено” по правилам ЛЭ.
• Для долговечности - периодически очищайте контакты от окисления и пыли, особенно в помещениях с химическими испарениями.
• При заказе запчастей указывайте полное наименование: выключатель OptiMat A MR7.0 C2200 КЭАЗ, артикул 277059.
