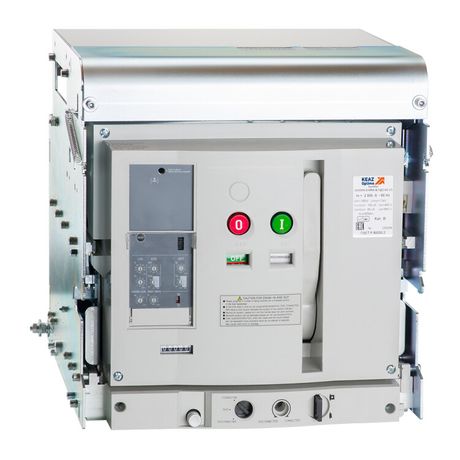

Выключатель автоматический 3п 2500А OptiMat A 2500 S4 3P 100 D MR7.0 BH C2200 M2 P03 S1 03 КЭАЗ 333337

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P03 S1 03 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в низковольтных распределительных системах. Этот аппарат из серии OptiMat A обеспечивает управление токами до 2500 А и применяется в промышленных объектах, где важна высокая отключающая способность и возможность удалённого управления.

Назначение и область применения

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P03 S1 03 используется как вводной или секционный аппарат в распределительных устройствах низкого напряжения. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Применяется в промышленных энергоустановках: на подстанциях, в цехах с крупными двигателями, на конвейерах, в системах бесперебойного питания, а также в зданиях с высокой плотностью потребления энергии.

Технические характеристики

• Номинальный ток: 2500 А — позволяет работать с мощными нагрузками без перегрева
• Номинальное напряжение: 690 В — совместим с сетями до 690 В переменного тока
• Количество полюсов: 3 — защита трёхфазной сети
• Номинальная отключающая способность: 100 кА — способен безопасно отключить сверхтоки при серьёзных КЗ
• Тип расцепителя: электронный — точная настройка порогов срабатывания по току и времени
• Вид привода: двигательный — позволяет управлять выключателем дистанционно через внешний сигнал
• Конструкция: выдвижное/выкатное устройство — удобно обслуживать и менять без демонтажа проводов
• Подключение силовой цепи: на шину — исключает необходимость прямых кабельных соединений
• Способ монтажа: монтажная плата — фиксируется на раме или щите с помощью крепёжных элементов
• Степень защиты IP20 — предохраняет от доступа пальцев и предметов >12 мм, но не защищена от пыли и воды
• Вспомогательные контакты: 6 шт. — обеспечивают сигнализацию состояния (включен/отключен) и передачу команд в системы АСУ ТП
• Моторный привод: опционально — можно заказать с автоматическим приводом для дистанционного включения/отключения

Совместимость и монтаж

Автоматический выключатель воздушный 2500А 3P S4 MR7.0 BH C2200 M2 P03 S1 03 совместим с шинопроводами стандарта IEC 60439 и другими системами сборки, поддерживающими подключение на шину. Монтаж осуществляется на специализированную монтажную плату, которая жестко закрепляется в распределительном щите. Выкатная конструкция требует свободного пространства спереди для вывода аппарата — минимум 800–1000 мм. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24 В постоянного или 230 В переменного тока). Подключение вспомогательных контактов выполняется через клеммы на боковой стенке корпуса.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных условиях. Электронный расцепитель обеспечивает селективность с нижестоящими автоматами, снижая риск массового отключения. Наличие механической блокировки предотвращает случайное включение при открытой дверце щита.

Преимущества

• Высокая отключающая способность (100 кА) — надёжно работает даже при экстремальных КЗ
• Электронный расцепитель — гибкая настройка времятоковых характеристик, адаптация под конкретную сеть
• Выкатная конструкция — быстрый сервис и замена без отключения всей системы
• Подключение на шину — уменьшает количество соединений, повышает надёжность и снижает тепловые потери
• Шесть вспомогательных контактов — позволяют интегрировать аппарат в системы автоматизации и контроля
• Опциональный моторный привод — реализует дистанционное управление, что важно для удалённых или труднодоступных щитов

Ограничения применения

• Не предназначен для частых операций включения/отключения — рассчитан на редкую коммутацию (не более 1000 циклов в год)
• Защита IP20 не допускает использование во влажных, пыльных или наружных помещениях
• Требуется стабильное питание для электронного расцепителя — при отключении основного напряжения функции защиты сохраняются, но диагностика и сигнализация могут прекратиться
• Не поддерживает модульную расширяемость — все функции задаются при заказе, доработка после монтажа невозможна
• Габариты и вес велики — требуется прочная монтажная плата и достаточное пространство в щите

Примеры использования

• Главный ввод в промышленном цехе с несколькими трансформаторами 10/0,4 кВ
• Секционный автомат между двумя источниками питания в системе АВР
• Щит управления крупным металлургическим оборудованием с токами выше 2000 А
• Централизованная система питания серверной комнаты с резервированием
• Объекты с высокой степенью автоматизации, где нужна передача сигналов о состоянии выключателя в SCADA

Практические советы

• Перед монтажом проверьте соответствие шины и контактной группы — подключение на шину требует точного совпадения форм-фактора
• Используйте моторный привод только при необходимости дистанционного управления; он увеличивает стоимость и сложность обслуживания
• Настройте электронный расцепитель согласно координирующим таблицам с нижестоящими аппаратами — это предотвратит ложные срабатывания
• При использовании в составе АВР учтите время возврата выключателя — выкатная конструкция требует 10–15 секунд на перемещение
• Регулярно осматривайте контакты и направляющие механизмы — пыль и окислы могут вызвать нагрев при больших токах
• Для долгой службы рекомендуется периодическая проверка момента затяжки болтов на шинных соединениях
