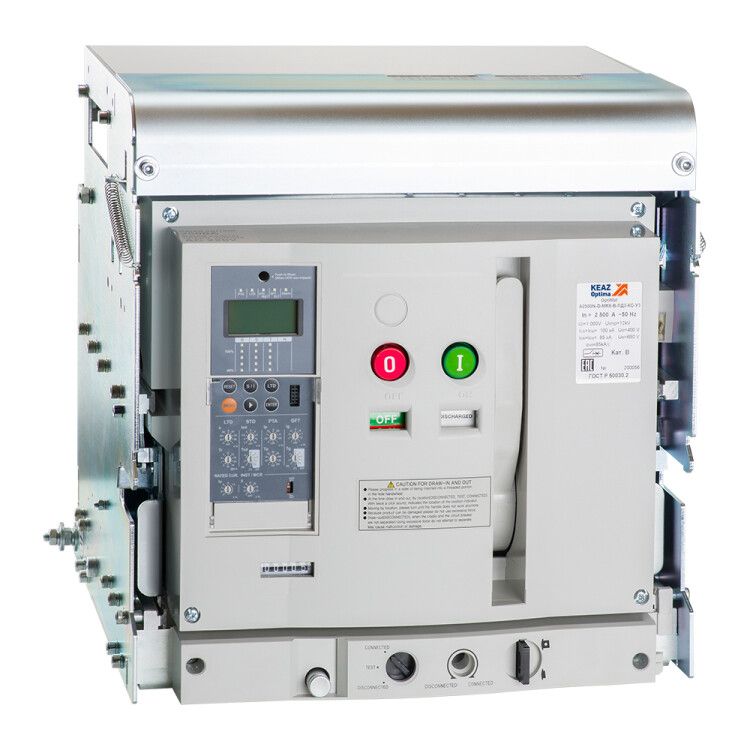

Выключатель автоматический 3п 2500А OptiMat A 2500 S4 3P 100 D MR8.0 BH C2200 M2 P01 S1 03 КЭАЗ 333366

Автоматический выключатель воздушный OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в промышленных распределительных системах. Этот аппарат обеспечивает безопасную работу при токах до 2500 А и используется в качестве вводного или секционного устройства в сетях до 690 В.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 применяется в качестве основного аппарата защиты в низковольтных распределительных устройствах. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Подходит для установки в щитах крупных производственных объектов, энергоцентрах, на предприятиях с высокой плотностью потребления — например, на заводах, в котельных, на транспорте и в метрополитенах.

Технические характеристики

• Номинальный ток: 2500 А — позволяет работать с мощными нагрузками без перегрева.
• Номинальное напряжение: 690 В — рассчитан на использование в трёхфазных сетях промышленного типа.
• Количество полюсов: 3 — соответствует стандартным трёхфазным системам.
• Номинальная отключающая способность: 100 кА — способен безопасно отключить цепь даже при самых серьёзных коротких замыканиях.
• Тип расцепителя: Электронный — точная настройка порогов срабатывания, возможность диагностики состояния сети.
• Диапазон установки расцепителя перегрузки: 0–1 А — этот параметр указывает на минимальный порог чувствительности; в реальном применении он регулируется через коэффициент умножения (например, при I_n=2500 А, минимальный порог перегрузки будет 250 А).
• Вид привода: Двигательный — обеспечивает автоматическое включение/отключение, совместим с удалённым управлением.
• Конструкция прибора: Выдвижное/выкатное устройство — позволяет извлекать аппарат из корпуса без демонтажа проводов, что ускоряет обслуживание и ремонт.
• Степень защиты IP20: Защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды — требует установки внутри закрытых щитов.
• Способ монтажа: Монтажная плата — фиксируется на раме или платформе, не имеет встроенной крепёжной системы для стен.
• Тип подключения силовой цепи: На шину — соединение осуществляется через гибкие или жёсткие медные шины, исключает прямую проводку.
• Количество вспомогательных контактов: 6 — позволяют передавать сигналы о состоянии (включен/отключен) в систему управления или сигнализацию.
• Моторный привод опционально: Да — можно дополнительно оснастить приводом для дистанционного управления, если требуется автоматизация.

Совместимость и монтаж

Автоматический выключатель OptiMat A-2500-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 совместим с шинными системами стандарта IEC 60947-2. Для монтажа необходима прочная металлическая рама или плита, способная выдерживать вес и механические усилия при выдвижении. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP42. Подключение силовых шин выполняется с соблюдением момента затяжки — рекомендовано использовать динамометрический ключ. Вспомогательные контакты подключаются к контроллерам или реле через кабель сечением не менее 1,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применение электронного расцепителя гарантирует селективность срабатывания и предотвращает ложные отключения. Наличие выкатной конструкции снижает риск травматизма при обслуживании — оператор работает вне активной зоны. Все компоненты проходят испытания на термическую и электродинамическую стойкость при максимальных токах КЗ.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для крупных подстанций и ответственных участков сети.
• Электронный расцепитель даёт гибкую настройку времятоковых характеристик — можно адаптировать под специфику нагрузки.
• Выкатная конструкция уменьшает время ремонта — достаточно выдвинуть блок, не отключая всю систему.
• Шинное подключение повышает надёжность соединений и упрощает модульное расширение системы.
• 6 вспомогательных контактов обеспечивают полноценную интеграцию в SCADA и системы автоматизации.

Ограничения применения

• Не предназначен для частого включения/отключения — допускается до 1000 циклов в год, иначе сокращается срок службы механизма.
• IP20 не позволяет устанавливать в условиях повышенной запылённости, сырости или открытых площадках — обязательна герметичная оболочка.
• Работает только с шинами — нельзя подключать обычные кабели напрямую.
• Низкий порог настройки расцепителя (0–1 А) не является рабочим значением — фактический порог зависит от множителя, заданного в настройках (обычно 0,4…1,0 × I_n).
• Требуется профессиональная настройка расцепителя — неквалифицированная корректировка может привести к отказу защиты.

Примеры использования

• Главный ввод в распределительном пункте (РП) промышленного цеха с мощностью 1,5 МВт.
• Секционный автомат между двумя источниками питания в системе бесперебойного электроснабжения.
• Защита главного трансформатора 10/0,4 кВ в подстанции с высокой вероятностью КЗ.
• Централизованное управление питанием группы станков на конвейере с дистанционным включением через PLC.

Практические советы

• Перед монтажом проверьте соответствие сечения шин и момент затяжки — неверный контакт вызывает нагрев и выход из строя.
• Используйте моторный привод только при необходимости дистанционного управления — он увеличивает стоимость и сложность обслуживания.
• Настройку расцепителя выполняйте после полной сборки системы, используя программное обеспечение КЭАЗ или тестовый имитатор нагрузки.
• Обязательно проведите периодическую проверку вспомогательных контактов — они часто становятся причиной сбоев в системах автоматики.
• При замене устройства сохраняйте оригинальную последовательность подключения шин — меняйте только полностью аналогичные модели OptiMat A.
