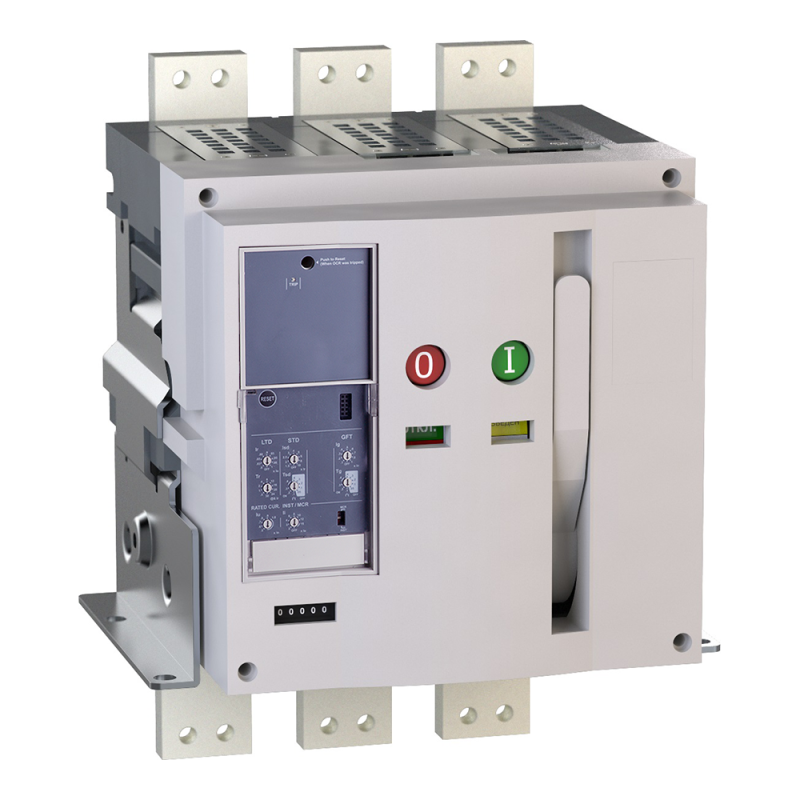

Выключатель автоматический 3п 2500А OptiMat A 2500 S4 3P 100 F MR7.0 BH C2200 M2 P00 S1 06 КЭАЗ 333993

Автоматический выключатель воздушный 2500А 3P S4 F MR7.0 BH C2200 M2 P00 S1 06 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электросетей в промышленных объектах. Этот аппарат из серии OptiMat A обеспечивает управление токами до 2500 А и применяется там, где требуется высокая отключающая способность и точная настройка защит.

Назначение и область применения

Автоматический выключатель воздушный 2500А 3P S4 F MR7.0 BH C2200 M2 P00 S1 06 используется как вводной или секционный аппарат в низковольтных распределительных устройствах. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Применяется в промышленных щитах, на предприятиях с крупными потребителями энергии - например, на заводах, в насосных станциях, на участках с большим количеством двигателей и конвейеров.

Технические характеристики

• Номинальный ток: 2500 А - позволяет работать с мощными нагрузками без перегрева;
• Номинальное напряжение: 690 В - совместим с сетями переменного тока до этой величины;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки даже при серьёзном КЗ;
• Тип расцепителя: электронный - обеспечивает гибкую настройку порогов защиты и диагностику состояния сети;
• Диапазон установки расцепителя перегрузки: 0–1 А - возможность точной регулировки чувствительности к малым перегрузкам; важно учитывать, что этот диапазон требует внешнего трансформатора тока для работы с основным током 2500 А;
• Моторный привод: да - позволяет удалённо включать/выключать аппарат через систему автоматизации;
• Количество вспомогательных контактов: 6 - обеспечивают сигналы о положении аппарата (вкл./выкл.) и состояние расцепления для системы контроля;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: монтажная плата - крепится жестко к раме или плате внутри распределительного устройства;
• Конструкция: встраиваемое устройство фиксированной установки - не является выдвижным, не предусматривает демонтаж под нагрузкой;
• Тип подключения силовой цепи: подключение на шину - соединяется с медными или алюминиевыми сборными шинами, исключает использование кабельных зажимов;
• Тип элемента управления: кнопка нажимная - механический ручной привод для местного включения/отключения.

Совместимость и монтаж

Автоматический выключатель воздушный 2500А 3P S4 F MR7.0 BH C2200 M2 P00 S1 06 рассчитан на установку в компактные распределительные щиты с жёсткой конструкцией. Подключение осуществляется только через сборную шину - кабельные выводы невозможны. Для правильного монтажа необходимо:

• Использовать шины соответствующего сечения и материала (медные рекомендованы);
• Обеспечить свободный доступ к контактам для проверки затяжки;
• Учесть, что корпус не имеет механизма выдвижения - обслуживание возможно только после полного отключения питания и снятия аппарата;
• Работа с моторным приводом требует подключения управляющего сигнала 24 В постоянного тока (не указано в спецификации - согласуйте с документацией КЭАЗ);
• Электронный расцепитель требует подачи питания - обычно 24 В DC от внешнего источника.

Безопасность и стандарты

Автоматический выключатель воздушный 2500А 3P S4 F MR7.0 BH C2200 M2 P00 S1 06 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Электронный расцепитель обеспечивает класс точности B, что гарантирует селективность при координации с нижестоящими аппаратами. Устройство прошло испытания на термическую и электродинамическую стойкость при максимальных токах КЗ.

Преимущества

• Высокая отключающая способность (100 кА) делает её подходящей для крупных промышленных объектов с близким расположением трансформаторов;
• Электронный расцепитель позволяет точно задавать времятоковые характеристики, снижая риск ложных срабатываний;
• Моторный привод и 6 вспомогательных контактов позволяют полностью интегрировать аппарат в SCADA-системы и системы автоматического управления;
• Фиксированная конструкция повышает долговечность и отказоустойчивость при частых операциях;
• Произведено КЭАЗ - известный российский производитель с собственной технологической базой и сервисной поддержкой.

Ограничения применения

• Не допускается применение во взрывоопасных средах - степень защиты IP20 недостаточна;
• Не открытые площадки или помещения с повышенной влажностью - отсутствие герметизации;
• Недопустимо использовать без внешних трансформаторов тока при работе с номиналом 2500 А - диапазон расцепителя 0–1 А предполагает работу через ШТТ;
• Не предусмотрен быстрый ремонт или замена модулей - весь аппарат снимается при необходимости ремонта;
• Требуется источник питания 24 В DC для функционирования электронного расцепителя - он не питается от самой защищаемой сети.

Примеры использования

• Главный ввод в цех с несколькими трансформаторами 630 кВА;
• Секционный автомат между двумя параллельными шинами в распределительном пункте;
• Защита главного двигателя 800 кВт на металлургическом предприятии;
• Центральный пункт управления на пищевом производстве с автоматизированными линиями.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения шины и момента затяжки - указанные значения есть в руководстве КЭАЗ;
• Настройку расцепителя выполняйте только после запуска системы под минимальной нагрузкой - используйте тестовый режим;
• Для удобства обслуживания место вокруг аппарата минимум 15 см с каждой стороны - особенно важна вертикальная вентиляция;
• При использовании моторного привода предусмотрите резервный источник питания - потеря управления может заблокировать восстановление ;
• Сохраняйте сертификаты и журналы настроек - они нужны для поверки и аудита безопасности.
