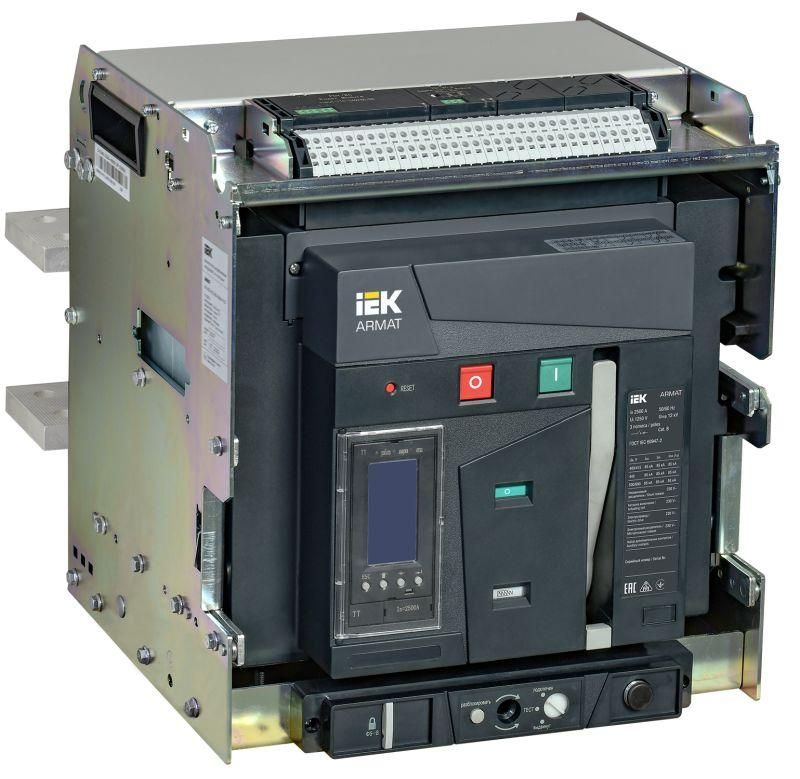

Выключатель автоматический воздушный ARMAT выдвижного исполнения 3P типоразмер D 85кА 2500А расцепитель TT с комплектом аксессуаров 220В: мотор привод катушка включения отключения - AR-ACB-3VD-085-2500A-TTCF IEK

Автоматический воздушный выключатель IEK (ИЭК) AR-ACB-3VD-085-2500A-TTCF предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, обеспечивает безопасное включение и отключение нагрузки до 2500 А. Выпуск выполнен в выдвижном исполнении с электронным расцепителем и полным комплектом аксессуаров - идеальное решение для крупнопромышленных установок с высокими требованиями к надежности.

Назначение и область применения

Выключатель IEK AR-ACB-3VD-085-2500A-TTCF используется для защиты и управления силовыми цепями переменного тока с номинальным напряжением до 400 В. Применяется в качестве главного распределительного автомата на входе в ТП, на секционированных шинах, узлах питания крупных двигателей, систем освещения и технологического оборудования. Подходит для энергообъектов, заводов, ЖКХ, метрополитена и других мест с повышенной требовательностью к отказоустойчивости.

Технические характеристики

• Номинальный ток: 2500 А - допустимый постоянный ток через контактную группу без повреждений.
• Число полюсов: 3 - защищает три фазы трехфазной сети.
• Отключающая способность: 85 кА - способен безопасно отключить максимальный ток КЗ до этого значения.
• Рабочее напряжение: 400 В - оптимальна для сетей 400/230 В, соответствует европейским стандартам.
• Тип расцепителя: Электронный - точная настройка порогов срабатывания, возможность диагностики состояния системы.
• Защита от перегрузки: Диапазон настройки 1000–2500 А - можно адаптировать под реальную нагрузку, избежать ложных срабатываний.
• Защита от КЗ: Диапазон 2500–65000 А - быстрое отключение даже при экстремальных токах короткого замыкания.
• Исполнение: Выдвижное - устройство легко выводится из корпуса для обслуживания без демонтажа проводов.
• Моторный привод: Встроен - позволяет удаленно включать и отключать выключатель без ручного воздействия.
• Управление: Есть катушки включения и отключения на 220 В - совместим с большинством систем управления зданием.
• Подключение: Болтовое - прочное и долговечное соединение с медными шинами или кабелями.
• Вспомогательные контакты: 6 шт. - используются для сигнализации положения (включен/выключен), контроля работы системы.
• Степень защиты IP30: Защита от доступа предметов более 2,5 мм, но не герметична - требуется установка в закрытые щитовые помещения.
• Гарантия: 60 месяцев - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Выключатель IEK AR-ACB-3VD-085-2500A-TTCF монтируется на специальные направляющие рампы (монтажные элементы), предусмотренные в сборочных ячейках типа KSE, RMU или аналогичных. Для правильной установки необходимо соблюдать габариты и шаг крепления согласно чертежам производителя. Убедитесь, что глубина шкафа достаточна для полного выдвижения аппарата - рекомендован минимум 800 мм свободного пространства. Соединение силовых клемм выполняется болтами M12–M16; момент затяжки указывается в руководстве по эксплуатации. Моторный привод работает от 220 В переменного тока - источник питания должен быть стабилизирован и иметь защиту от скачков напряжения.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 - основному нормативу для воздушных автоматических выключателей в России. Конструкция исключает самопроизвольное включение после аварийного отключения благодаря механической блокировке. Наличие защиты по минимальному напряжению предотвращает запуск оборудования при проседании сети ниже допустимого уровня - снижает риск выхода из строя чувствительных потребителей. Все внутренние механизмы выполнены с учетом требований безопасности класса IEC 60947-2.

Преимущества

• Выдвижная конструкция позволяет выполнять профилактику и ремонт без отключения всей системы - экономит время на плановое обслуживание.
• Электронный расцепитель обеспечивает гибкую настройку всех параметров защиты - удобнее, чем тепловые и магнитные аналоги.
• Встроенный моторный привод + две катушки позволяют реализовать удаленное управление из ЦУП или SCADA-системы.
• Шесть вспомогательных контактов дают сигналы о состоянии аппарата - подходят для интеграции в системы автоматизации.
• Длинная гарантия (5 лет) свидетельствует о высокой надежности материалов и сборки.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от воды, пыли и агрессивной среды.
• Требуется стационарная система управления - нельзя использовать как самостоятельный рубильник без внешнего управления.
• Не имеет модульного интерфейса Modbus - хотя серия ARMAT поддерживает связь, дан конкретная модель не содержит коммуникационных плат.
• Не применяется в сетях выше 400 В - превышение напряжения вызывает пробой изоляции и выход из строя.
• Не рекомендуется для частых циклов включения/отключения (более 10 раз в час) - это снижает срок службы механизмов.

Примеры использования

• Главный ввод в распределительном пункте (РП) промышленного цеха с нагрузкой около 2000 кВт.
• Щитовая на входе в жилой комплекс с несколькими трансформаторами - обеспечивает координированную защиту.
• Централизованное питание насосной станции водоснабжения - где важны бесперебойность и дистанционный контроль.
• Линии питания больших конвейеров, печей, компрессоров - там, где необходима точная настройка токов срабатывания.

Практические советы

• Перед первым включением проверьте настройки расцепителя - они могут отличаться от завода. Настройка должна соответствовать расчетной нагрузке вашей сети.
• Обязательно используйте защитные кожухи или шкафы - IP30 недостаточно для открытой установки.
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - особенно при высоких токах - чтобы избежать нагрева.
• При использовании моторного привода убедитесь, что реле управления не находится рядом с источниками помех - это может вызвать ложные команды.
• Для сервисного обслуживания всегда отключите питание катушек включения/отключения - даже когда аппарат выведен в сервисное положение.
