Выключатель автоматический воздушный OptiMat A-2500-S4-3P-100-D-MR0-BH-C2200-M2-P01-S1-03 | 338743 КЭАЗ

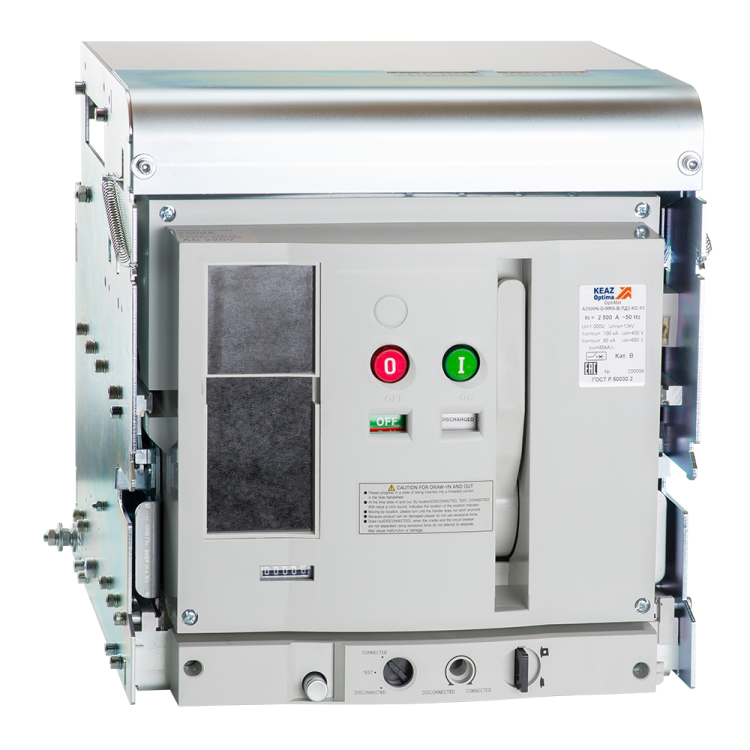

Автоматический выключатель воздушный OptiMat A-2500-S4-3P-100-D-MR0-BH-C2200-M2-P01-S1-03 от КЭАЗ предназначен для защиты и коммутации мощных электрических цепей в промышленных объектах. Этот аппарат сочетает высокую отключающую способность, выдвижную конструкцию и моторный привод, что делает его удобным для обслуживания и безопасным в эксплуатации.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-2500-S4-3P-100-D-MR0-BH-C2200-M2-P01-S1-03 используется для защиты электрических сетей с током до 2500 А. Применяется в распределительных устройствах крупных предприятий: на входе в цеховые щиты, у трансформаторов, на секционных разъединителях. Подходит для систем с частыми аварийными перегрузками и короткими замыканиями. Обеспечивает надёжную работу в условиях повышенной нагрузки и требует минимального техобслуживания.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях промышленного типа, включая системы с высоким напряжением.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключает риск работы с одной повреждённой фазой.
• Номинальный ток длительной нагрузки: 2500 А - рассчитан на постоянную передачу больших токов без перегрева.
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых серьёзных коротких замыканиях.
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать модуль из корпуса без демонтажа проводов, ускоряя ремонт и проверку.
• Моторный привод: да - обеспечивает дистанционное включение и отключение, снижает нагрузку на персонал и повышает скорость реакции.
• Тип подключения силовой цепи: подключение на шину - монтируется прямо на сборные шины, исключает необходимость в кабельных соединениях.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; применяется только внутри закрытых щитов.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), управления блокировками и подключения к системам АСУ ТП.

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-2500-S4-3P-100-D-MR0-BH-C2200-M2-P01-S1-03 совместим с шинопроводами стандарта КЭАЗ и аналогичными системами с шагом крепления 100–150 мм. Монтаж выполняется на направляющие рейки в щите. Для установки требуется свободное пространство минимум 800 мм в глубину для полного выдвижения аппарата. Подключение к шине требует точного соблюдения момента затяжки болтов - указывается в руководстве по эксплуатации. Моторный привод подключается к внешнему управлению через клеммы вспомогательных контактов. Настоятельно рекомендуется использовать специализированную оснастку для выдвижения - ручное перемещение возможно, но неэффективно при частом использовании.

Безопасность и стандарты

Автоматический выключатель воздушный OptiMat A соответствует ГОСТ Р 50030.2 и IEC 60947-2. Конструкция предусматривает механическую блокировку от случайного включения при открытой двери щита. Шесть вспомогательных контактов обеспечивают сигналы для систем безопасности: например, запрет на доступ при включённом состоянии. Сертификаты соответствия есть в комплекте документации. Устройство не имеет функции заземления - заземление осуществляется через шину и корпус щита.

Преимущества

• Выдвижная конструкция позволяет менять или ремонтировать аппарат без отключения всей линии - экономит время на плановое ТО.
• Высокая отключающая способность (100 кА) гарантирует сохранность оборудования даже при экстремальных авариях.
• Моторный привод снижает человеческий фактор - можно удалённо отключить цепь при возникновении опасности.
• Подключение на шину уменьшает количество соединений, снижает вероятность нагрева и потерь энергии.
• Шесть вспомогательных контактов обеспечивают гибкую интеграцию в автоматизированные системы контроля.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и температурных колебаний.
• Не подходит для частого ручного включения/отключения - моторный привод оптимизирован для редких операций, а не для циклической работы.
• Требует жестко закреплённой шины с допустимым моментом затяжки - использование самодельных или нестандартных шин может вызвать перегрев.
• Не имеет встроенной тепловой защиты - для защиты от перегрузок необходимо применять внешние термореле или электронные расцепители, совместимые с этой серией.

Примеры использования

• Защита главного ввода на подстанции 6(10)/0,4 кВ в металлургическом цехе.
• Распределительный щит с несколькими трансформаторами 2500 кВА - каждый питается через отдельный OptiMat A-2500.
• Линия питания конвейера с высоким пусковым током - выключатель сдерживает импульсы и отключает при КЗ.
• Централизованное управление группой двигателей в химическом производстве - сигналы с вспомогательных контактов передаются в DCS.

Практические советы

• Перед монтажом проверьте соответствие шины и посадочных размеров - OptiMat A-2500 требует точного совпадения с типом шинопровода КЭАЗ.
• Используйте только оригинальные комплекты моторного привода - сторонние решения могут нарушить селективность и срок службы.
• При первом включении после монтажа выполните тестовый цикл выдвижения - убедитесь, что механизм движется плавно без заеданий.
• Обязательно подпишите вспомогательные контакты - это ускоряет диагностику в случае отказа системы управления.
• Не открывайте крышку щита во время работы - даже при отключённом положении возможен контакт с токоведущими элементами.
