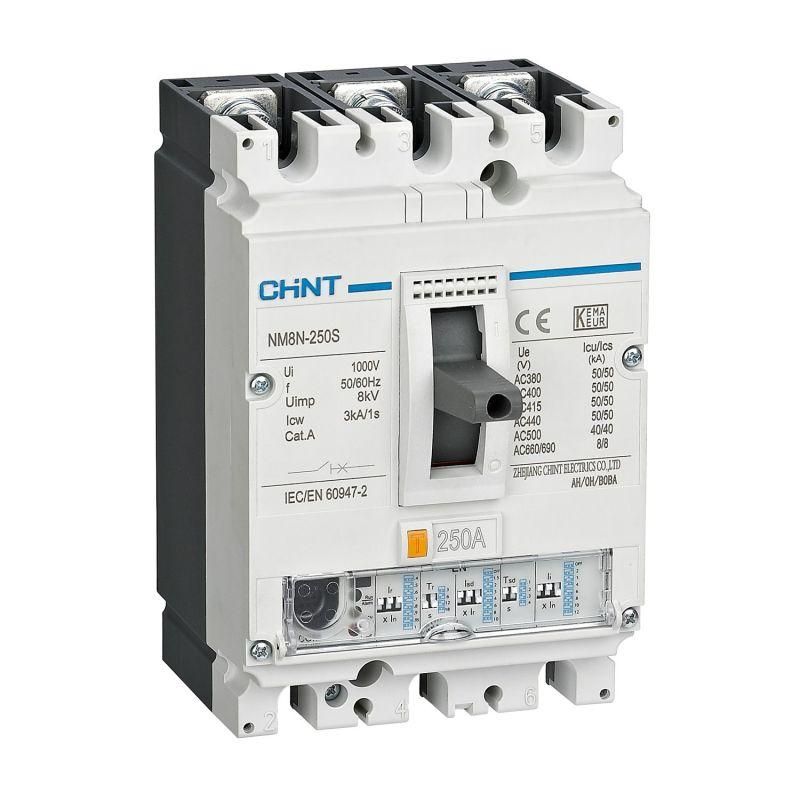

Выключатель автоматический NM8N-250C EN 3P 250А 36кА с электр. расцепителем (R) | 271325 CHINT

Автоматический выключатель NM8N-250C EN от CHINT - трёхполюсное устройство с электрическим расцепителем, предназначенное для защиты силовых цепей до 250 А в промышленных системах. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, устойчиво работает в условиях высоких токов аварийного режима.

Назначение и область применения

Выключатель NM8N-250C EN используется для коммутации и защиты электрических цепей переменного тока в распределительных щитах промышленных объектов. Подходит для защиты двигателей, трансформаторов, шинопроводов и других мощных нагрузок. Применяется в цехах, на конвейерах, в насосных станциях и на энергообъектах, где требуется точная настройка защитных параметров.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В (переменный ток)
• Количество полюсов: 3
• Отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Защита от перегрузки: настраивается в диапазоне 100–250 А
• Защита от короткого замыкания: регулируется от 500 А до 3000 А
• Степень защиты IP40 - защищён от доступа пальцев и твёрдых предметов размером более 1 мм, но не герметичен против воды и пыли
• Тип исполнения: выключатель в литом корпусе - прочная, компактная конструкция без возможности вскрытия

Совместимость и монтаж

NM8N-250C EN монтируется на DIN-рейку шириной 35 мм, совместим со стандартными креплениями. Электрический расцепитель требует внешнего питания - необходимо подвести контрольное напряжение (обычно 24 В постоянного или переменного тока) для управления отключением по сигналу от системы автоматизации. Клеммы рассчитаны на подключение медных проводников сечением до 120 мм2. Установка возможна только вертикально - горизонтальное положение запрещено.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60947-2. Литой корпус обеспечивает механическую прочность и предотвращает случайный доступ к токоведущим частям. Наличие электрического расцепителя позволяет реализовать удалённое управление и интеграцию в системы SCADA.

Преимущества

• Широкий диапазон настройки защит - можно точно адаптировать под конкретную нагрузку
• Высокая отключающая способность (36 кА) - подходит для сетей с большими токами КЗ
• Электрический расцепитель даёт возможность дистанционного отключения и автоматизации процессов
• Литой корпус исключает необходимость обслуживания внутри устройства - повышает долговечность
• Совместим с другими элементами серии NM8N - легко формировать унифицированные решения

Ограничения применения

• Не предназначена для работы во взрывоопасной среде - отсутствует взрывозащита
• IP40 не обеспечивает защиту от брызг и пыли - нельзя использовать вне закрытых щитов
• Требуется внешнее питание для расцепителя - без него функция дистанционного отключения недоступна
• Нельзя применять в цепях постоянного тока - только для переменного тока до 690 В
• Максимальный рабочий ток 250 А - для больших нагрузок нужен другой тип автомата

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 150 кВт
• Распределительный щит насосной станции с несколькими двигателями по 90 кВт каждый
• Щит автоматического управления конвейерной линией с централизованной системой отключения
• Подстанция с высоким уровнем токов короткого замыкания, где важна быстрота реакции защиты

Практические советы

• Перед установкой проверьте соответствие номинала защиты (100–250 А) реальной нагрузке - избыточная настройка снижает безопасность
• Обязательно подключите питание к расцепителю перед первым включением - иначе он будет работать как обычный автомат без дистанционного управления
• Используйте только рекомендованные провода сечением до 120 мм2 - слишком толстые жилы не войдут в клеммы
• Не открывайте корпус - устройство не предусматривает сервисного обслуживания внутренних механизмов
• При проектировании учтите, что NM8N-250C EN требует свободного места вокруг для теплоотвода - плотная компоновка может вызвать перегрев
