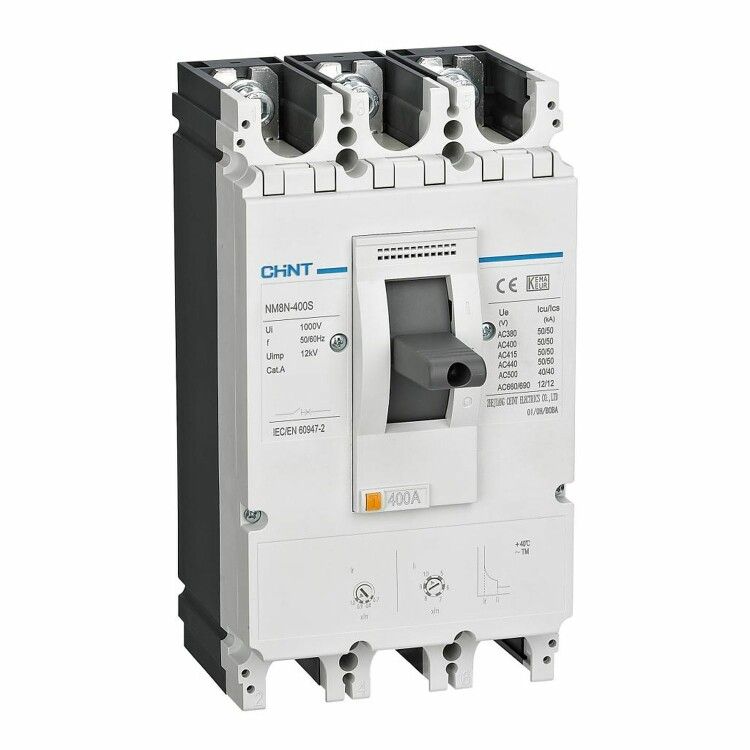

Выключатель автоматический NM8N-400H TM 3P 315А 100кА с рег. термомаг. расцепителем (R) | 268972 CHINT

Автоматический выключатель NM8N-400H TM с регулируемым термомагнитным расцепителем (R) - это надёжное устройство в литом корпусе от бренда CHINT, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Артикул 268972 подходит для промышленных объектов с высокими требованиями к надёжности и безопасности.

Назначение и область применения

Выключатель NM8N-400H TM используется для защиты электрических сетей переменного тока до 690 В и постоянного тока до 1000 В. Обеспечивает безопасную работу оборудования при частых или редких пусках двигателей, защищает распределительные щиты, кабельные линии и сами двигатели от повреждений из-за перегрузок, коротких замыканий или снижения напряжения. Подходит для установки в промышленных щитах, на станциях управления, в системах конвейеров, насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 315 А
• Номинальное напряжение: 690 В переменного тока / 1000 В постоянного тока
• Количество полюсов: 3
• Отключающая способность: 100 кА - способен безопасно отключить даже самые серьёзные КЗ
• Диапазон настройки защиты от перегрузки: 220,5–315 А - можно точно адаптировать под реальную нагрузку
• Диапазон регулировки защиты от короткого замыкания: 1575–3150 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты: IP40 - предохраняет от контакта с внутренними деталями и от твердых предметов более 1 мм, но не защищён от воды
• Тип конструкции: выключатель в литом корпусе - прочная, герметичная конструкция без доступа к внутренним элементам

Совместимость и монтаж

Устройство совместимо со стандартными DIN-рейками и устанавливается в шкафы распределительных устройств. Разрешено монтировать как вертикально, так и горизонтально. Возможна нижняя подводка силовых проводов - удобно при компактной сборке щита. Для подключения используйте кабели с сечением, соответствующим току 315 А (обычно 95–150 мм2, зависит от материала и температуры окружающей среды). Убедитесь, что посадочные размеры соответствуют типоразмеру NM8N-400H.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применение сертифицированного устройства гарантирует соответствие требованиям ПУЭ и правилам промышленной безопасности. Отключение происходит при превышении заданных порогов тока - исключает риск возгорания и выхода из строя подключённого оборудования.

Преимущества

• Регулируемые параметры защиты - позволяют точнее настроить реакцию на перегрузки и КЗ под конкретную нагрузку
• Высокая отключающая способность (100 кА) - обеспечивает безопасность даже в зонах с большой короткозамкнутой мощностью
• Литой корпус - повышенная механическая прочность, долговечность, устойчивость к внешним воздействиям
• Гибкий монтаж - возможность подключения сверху и снизу, любые ориентации установки
• Поддержка широкого диапазона токов - один аппарат покрывает почти весь диапазон от 220 А до 315 А без необходимости менять модель

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - степень защиты IP40 не обеспечивает защиту от газов и паров
• Не защищена от попадания воды - нельзя использовать вне помещений или в условиях повышенной влажности без дополнительной защиты
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО
• Максимальный ток 315 А - не подходит для цепей выше этого значения; для больших нагрузок выбирайте другие модели серии NM8N

Примеры использования

• Защита главного ввода в промышленном цехе с несколькими крупными двигателями
• Щит питания конвейерной линии с частотниками и насосами
• Распределительный щит на заводе с высокой плотностью нагрузки
• Цепи питания тяжёлого оборудования, где возможны кратковременные пусковые токи

Практические советы

• Перед настройкой проверьте фактический рабочий ток нагрузки - он должен находиться в пределах 220,5–315 А
• Настройку защиты от КЗ выполняйте после учёта максимального пускового тока двигателя - чтобы избежать ложных срабатываний
• При нижнем подключении убедитесь, что кабели не перегибаются и не оказывают давления на клеммы
• Не открывайте корпус - устройство не обслуживаемое, все регулировки выполнены через внешние рычаги
• Проверяйте состояние контактов и клемм каждые 6–12 месяцев - особенно при частых включениях
• Для систем с частыми пусками рекомендуется применять выключатели с классом отключения C или D - здесь они уже встроены в настройки
