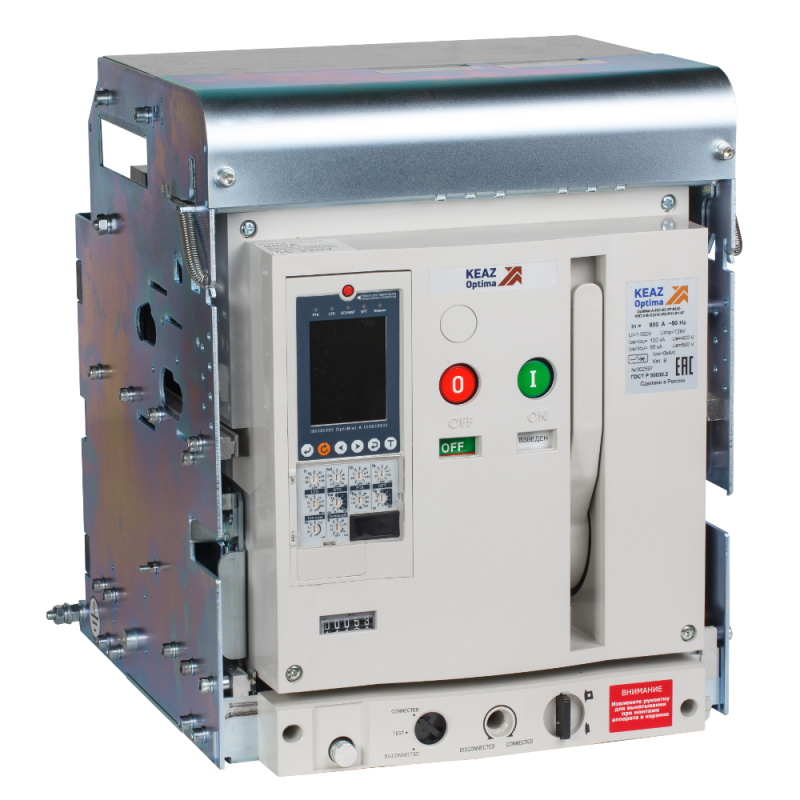

Выключатель автоматический 3п 3200А OptiMat A 3200 S4 3P 100 D MR8.0 BH C0000 M0 P01 S1 03 КЭАЗ 334043

Автоматический выключатель воздушный 3-полюсный 3200А OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C0000-M0-P01-S1-03 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в распределительных устройствах низкого напряжения. Этот аппарат используется как вводный или секционный выключатель в системах с токами до 3200 А, обеспечивая безопасную работу оборудования при высоких нагрузках.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 3200А OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C0000-M0-P01-S1-03 применяется в качестве основного аппарата защиты в распределительных щитах средней и крупной мощности. Он защищает оборудование от сверхтоков, коротких замыканий и перегрузок. Подходит для установки в энергообъектах: промышленных цехах, насосных станциях, компрессорных, тепловых электростанциях, объектах ЖКХ и инфраструктурных комплексах. Применяется там, где требуется высокая отключающая способность и надёжность при частых аварийных режимах.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до этой величины;
• Номинальный ток длительной нагрузки: 3200 А - способен бесперебойно проводить ток такого уровня без перегрева;
• Количество полюсов: 3 - управляет трёхфазной сетью;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при максимальном коротком замыкании;
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из корпуса без демонтажа проводов для обслуживания;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый шкаф;
• Способ подключения силовой цепи: на шину - монтаж осуществляется через сборные медные шины, исключает использование кабельных зажимов;
• Количество вспомогательных контактов: 6 - обеспечивают сигнализацию положения (включен/отключен), возможность удалённого контроля и интеграции в системы автоматизации;
• Тип элемента управления: кнопка нажимная - ручное включение/отключение через физическую кнопку на лицевой панели;
• Диапазон установки расцепителя перегрузки: 0 А - расцепитель не имеет регулируемого порога перегрузки; функция перегрузки отсутствует или управляется внешним устройством.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 3200А OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C0000-M0-P01-S1-03 рассчитан на монтаж на специализированную монтажную плату внутри распределительного шкафа. Устройство не предусматривает кабельное подключение - все силовые соединения выполняются через шины. Для работы необходимо соблюдать требования по габаритам и шагу шин. Выкатная конструкция требует свободного пространства перед шкафом минимум 1 метр для полного извлечения аппарата. Монтаж допускается только квалифицированными электромонтажниками с использованием средств индивидуальной защиты и после отключения питания.

Безопасность и стандарты

Автоматический выключатель воздушный 3-полюсный 3200А OptiMat A-3200-S4-3P-100-D-MR8.0-BH-C0000-M0-P01-S1-03 соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Произведён на заводе КЭАЗ, сертифицированном в рамках ЕАЭС. Электронный расцепитель обеспечивает точную защиту, снижая риск ложных срабатываний. Отключение происходит механически - гарантирует разрыв цепи даже при отказе электроники.

Преимущества

• Высокая отключающая способность (100 кА) - идеально для мест с большой потенциальной энергией короткого замыкания;
• Выкатная конструкция - позволяет проводить диагностику и ремонт без отключения всей сети;
• Шинное подключение - повышает скорость монтажа и надёжность контакта по сравнению с кабелями;
• 6 вспомогательных контактов - удобны для интеграции в SCADA, PLC и системы учёта энергопотребления;
• Электронный расцепитель - обеспечивает гибкую настройку защиты по времени и току (хотя перегрузочная функция здесь не реализована).

Ограничения применения

• Не предназначен для частого включения/отключения - рекомендовано не более 1–2 операций в день;
• Отсутствие регулировки тока перегрузки - нельзя использовать как самостоятельный защитный аппарат для двигателей или потребителей с переменной нагрузкой;
• IP20 - нельзя применять во влажных, запылённых или открытых помещениях без дополнительной защиты;
• Требуется жёсткая фиксация на шинах - невозможен монтаж на обычные DIN-рейки или клеммы;
• Габариты и масса - требуют усиленных опорных конструкций и места для выкатывания.

Примеры использования

• Главный ввод в распределительный пункт промышленного цеха с суммарной нагрузкой 2500–3000 кВт;
• Секционный выключатель между двумя источниками питания в системе НРЗ (непрерывного резервирования);
• Защита главной шины в подстанции 0,4 кВ, питаемой от трансформатора 10/0,4 кВ;
• Узел распределения энергии в химическом производстве с высокими требованиями к надёжности.

Практические советы

• Перед установкой проверьте соответствие сечения шин и шага крепления - совпадение обязательно;
• Используйте только оригинальные шины от КЭАЗ или аналоги с тем же профилем - несоответствие вызывает нагрев и выход из строя;
• При работе с вспомогательными контактами - прозвоните их перед вводом в эксплуатацию, чтобы исключить обрывы;
• Не используйте этот автомат для защиты отдельных потребителей - он не имеет настроек перегрузки; для этого нужны более малые автоматы с термомагнитными расцепителями;
• Обязательно предусмотрите место для выкатывания - минимальный зазор 1 м спереди - иначе сервис будет затруднён;
• При необходимости модификации - обращайтесь к официальному представителю КЭАЗ, так как изменение внутренних компонентов аннулирует гарантию.
