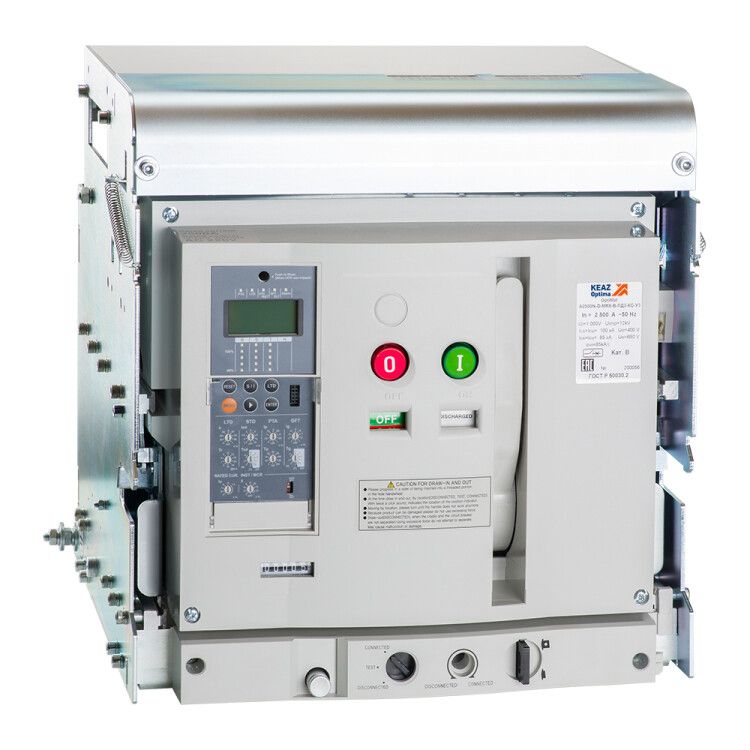

Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 D MR8.0 BH C2200 M2 P01 S1 03 КЭАЗ 333336

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электрических цепей в промышленных распределительных системах. Этот аппарат используется как вводный или секционный выключатель, обеспечивает управление токами до 4000 А и сочетает высокую отключающую способность с возможностью удалённого управления.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 применяется в низковольтных распределительных устройствах (НУ) напряжением до 690 В. Он служит для:

• Защиты сетей от перегрузок, коротких замыканий и аварийных режимов;
• Необходимых операций включения и отключения — не чаще нескольких раз в день;
• Распределения энергии на главных вводах и между секциями шин;
• Интеграции в системы автоматизации благодаря наличию вспомогательных контактов и двигательного привода.

Подходит для объектов с высокой плотностью потребления: промышленные цеха, насосные станции, компрессорные, крупные конвейеры, системы водоснабжения и тепловые пункты.

Технические характеристики

• Номинальный ток: 4000 А — максимальный постоянный ток, который выключатель может проводить без перегрева.
• Номинальное напряжение: 690 В — рабочее напряжение сети, для которой рассчитан аппарат.
• Номинальная отключающая способность (Icu): 100 кА — способность безопасно отключить самое большое возможное короткое замыкание в защищаемой цепи.
• Количество полюсов: 3 — защита трёх фаз одновременно.
• Тип расцепителя: Электронный — позволяет точно настраивать пороги срабатывания по току и времени, отличается гибкостью и точностью по сравнению с термомагнитными.
• Диапазон настройки перегрузки: 1–600 А — можно задать чувствительность защиты под конкретную нагрузку, даже если она значительно ниже номинала аппарата.
• Степень защиты IP20: Защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищён от пыли и воды — требует установки в закрытый щит.
• Количество вспомогательных контактов: 6 — позволяют передавать сигналы состояния (закрыт/открыт) в систему управления или сигнализацию.
• Привод: Двигательный — возможность дистанционного включения/отключения через внешний управляющий сигнал (например, от PLC); моторный привод — опционально, может быть установлен дополнительно.
• Подключение силовой цепи: На шину — монтаж осуществляется путём фиксации на сборной шине, исключает использование кабельных зажимов.
• Конструкция: Выдвижное/выкатное устройство — позволяет извлекать модуль из корпуса для обслуживания без демонтажа всей системы.
• Способ монтажа: Монтажная плата — аппарат крепится на жёсткую платформу внутри распределительного щита, не имеет собственного корпуса для настенной установки.
• Тип элемента управления: Кнопка нажимная — ручное управление доступно через кнопки на лицевой панели.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 совместим со стандартными шинами типа TBS, TBL, TBC, используемыми в щитах КЭАЗ и других производителей, соответствующих DIN EN 61439. Для монтажа требуется:

• Жесткая металлическая монтажная плата с отверстиями под крепёж;
• Правильно подобранная шина с достаточной площадью сечения и механической прочностью;
• Заземление корпуса через контактную планку или отдельный проводник;
• Обеспечение свободного доступа к выдвижному механизму для сервисного обслуживания — минимум 500 мм спереди.

При использовании двигателя привода необходимо подвести управляющее напряжение (обычно 24 В DC / 230 В AC) и согласовать сигналы с контроллером. Подключение вспомогательных контактов выполняется по схеме, указанной в руководстве пользователя.

Безопасность и стандарты

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-D-MR8.0-BH-C2200-M2-P01-S1-03 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет принципы безопасности, обеспечивающие:

• Гашение дуги в специальной камере — предотвращает повреждение окружающих элементов;
• Механическую блокировку при открытой дверце щита — запрещает включение при открытом доступе;
• Изолированную конструкцию внутренних деталей — снижает риск пробоя при повышенной влажности.

IP20 не допускает эксплуатацию во влажных, пыльных или наружных условиях — обязательна установка в закрытых помещениях класса IP54 и выше.

Преимущества

• Высокая отключающая способность (100 кА) — обеспечивает безопасность даже в сетях с малым импедансом, где токи КЗ достигают максимума.
• Электронный расцепитель с широким диапазоном настройки (1–600 А) — позволяет адаптировать защиту под любую нагрузку, даже если она составляет менее 15% от номинала выключателя.
• Выдвижная конструкция — ускоряет техническое обслуживание, не требует отключения всего щита.
• Встроенные 6 вспомогательных контактов — экономят место и время при проектировании систем автоматизации.
• Двигательный привод — даёт возможность реализовать дистанционное управление и интеграцию в SCADA-системы без дополнительных исполнительных механизмов.

Ограничения применения

• Не предназначен для частого включения/отключения — рекомендовано не более 5–10 циклов в день; для частых операций нужны контакторы или выключатели с увеличенным ресурсом.
• IP20 — нельзя использовать вне герметичных щитов, в сырых, пыльных или агрессивных средах.
• Требуется монтаж на монтажную плиту — не подходит для настенного или шкафового крепления без дополнительной рамы.
• Номинальный ток 4000 А — нецелесообразно применять для нагрузок ниже 500 А, так как точность электронного расцепителя снижается на нижнем конце диапазона.
• Не имеет встроенного счетчика энергии или измерения параметров — для контроля тока, напряжения, мощности нужен внешний прибор.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 2,5 МВт — защита от КЗ и перегрузок при питании от трансформатора 10/0,4 кВ.
• Секционный выключатель между двумя параллельными шинами в распределительном пункте — обеспечение бесперебойного питания при ремонте одной секции.
• Щит управления крупным конвейером с несколькими двигателями суммарной мощностью 3 МВт — координированная защита всех фаз.
• Централизованная система водоснабжения с насосами большой мощности — автоматическое отключение при скачке тока.

Практические советы

• Перед монтажом проверьте соответствие шины и выключателя — посадочные размеры должны совпадать, иначе будет плохой контакт и нагрев.
• Настройку расцепителя делайте после запуска системы под реальной нагрузкой — теоретические значения часто не учитывают пусковые токи двигателей.
• При использовании двигательного привода обязательно протестируйте работу вручную и дистанционно — убедитесь, что сигналы от контроллера приходят без помех.
• Регулярно осматривайте контакты и направляющие выдвижного механизма — пыль и окислы могут вызвать затруднённое перемещение.
• Для систем с высокой ответственностью (больницы, критическая инфраструктура) предусмотрите резервирование или байпас — этот выключатель не является резервируемым оборудованием по умолчанию.
