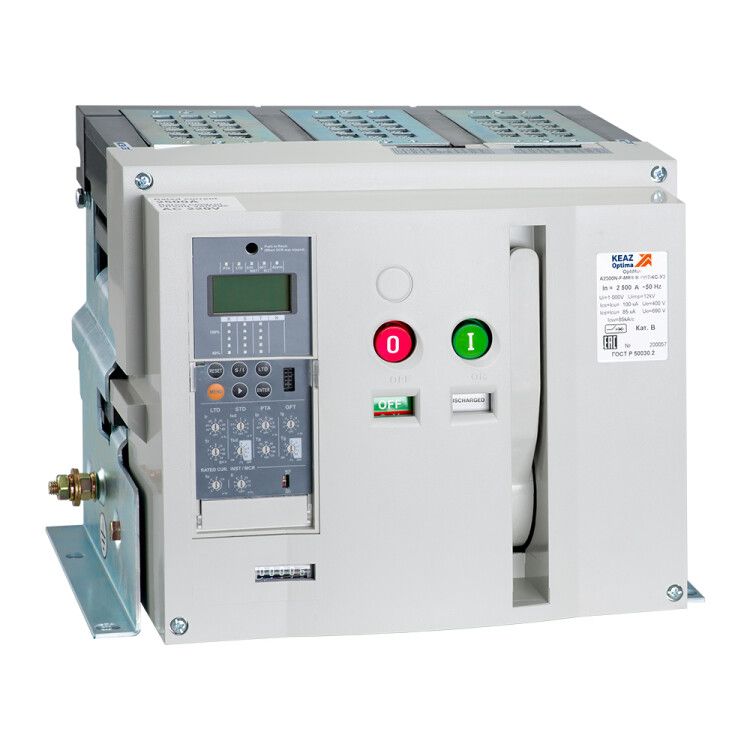

Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 F MR8.0 BH C2200 M2 P02 S1 06 КЭАЗ 333332

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-F-MR8.0-BH-C2200-M2-P02-S1-06 от КЭАЗ предназначен для надёжной защиты и коммутации крупногабаритных электрических систем. Этот аппарат используется в качестве вводного или секционного устройства в низковольтных сетях с высокой нагрузкой, обеспечивает безопасную работу при токах до 4000 А и отключении до 100 кА.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-F-MR8.0-BH-C2200-M2-P02-S1-06 применяется в промышленных объектах для первичного распределения энергии. Он защищает оборудование от перегрузок, коротких замыканий и аварийных режимов. Подходит для установки в распределительных щитах больших предприятий, на заводах, в энергоцентрах, где требуется управление токами свыше 1000 А. Также часто используется как секционный выключатель между двумя источниками питания.

Технические характеристики

• Номинальный ток: 4000 А - позволяет работать с массивными нагрузками без перегрева.
• Номинальное напряжение: 690 В - совместим с трёхфазными сетями до 690 В переменного тока.
• Номинальная отключающая способность: 100 кА - способен безопасно прервать самые серьёзные короткие замыкания.
• Количество полюсов: 3 - контроль всех трёх фаз одновременно.
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени, возможность диагностики состояния сети.
• Вид привода: двигательный - позволяет управлять выключателем дистанционно через внешний сигнал.
• Монтаж: на монтажную плату - фиксированная установка внутри сборки, не требует направляющих рейок.
• Подключение: на шину - быстрый и надёжный контакт с медными или алюминиевыми шинами, исключает болтовые соединения.
• Степень защиты IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищён от пыли и воды.
• Вспомогательные контакты: 6 шт. - обеспечивают передачу сигнала о положении аппарата (вкл/выкл) в системы управления и АСУ ТП.
• Мotorized drive optional - можно дополнительно оснастить моторным приводом для удалённого включения/отключения.

Совместимость и монтаж

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-F-MR8.0-BH-C2200-M2-P02-S1-06 рассчитан на жесткую фиксацию на специальной монтажной плате. Установка возможна только в закрытых щитах с контролируемой средой. Для подключения используйте подходящие по сечению и материалу шины - рекомендовано сечение не менее 5×100 мм2 меди. Обязательно соблюдайте зазоры между фазами согласно нормам ГОСТ 30204. Монтаж выполняется с использованием изолирующих элементов и с учётом теплового расширения проводников. Нельзя использовать в открытых помещениях или местах с повышенной запылённостью из-за IP20.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применение электронного расцепителя гарантирует селективность и координирование с другими защитными устройствами. Все компоненты проходят испытания на термическую и электродинамическую стойкость. Элементы управления выполнены с учетом требований безопасности к оборудованию класса II.

Преимущества

• Высокая отключающая способность (100 кА) делает его одним из самых надёжных решений для сложных промышленных систем.
• Электронный расцепитель даёт гибкую настройку задержек и чувствительности - снижает риск ложных срабатываний.
• Шинное подключение ускоряет монтаж и повышает надёжность контакта по сравнению с болтовыми соединениями.
• 6 вспомогательных контактов позволяют полностью интегрировать аппарат в системы автоматизации и SCADA.
• Интеграция с двигателем привода (по заказу) обеспечивает дистанционное управление без необходимости открывать корпус.

Ограничения применения

• Не допускается использование вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Запрещено применять в условиях постоянных вибраций выше 0,5g - возможно нарушение механической целостности.
• Работает только при температуре окружающей среды от –25C до +70C; при экстремальных значениях необходима принудительная вентиляция.
• Не предназначен для частого включения/отключения - ограниченная механическая износостойкость (не более 10 тыс. операций).
• Требуется профессиональный монтаж - самовольная модификация или неквалифицированная установка выводят из действия гарантию.

Примеры использования

• Главный ввод в распределительном пункте металлургического завода.
• Секционный выключатель между двумя трансформаторами в ТП 10(6)/0,4 кВ.
• Защита главного питателя конвейерной линии с двигателями суммарной мощностью >2 МВт.
• Центральный аппарат в системе бесперебойного питания (UPS) большой мощности.

Практические советы

• Перед установкой проверьте соответствие сечения шин и номинального тока - недостаточное сечение вызывает нагрев и выход из строя.
• Настройте временные и токовые параметры расцепителя с учётом нагрузочных графиков вашего оборудования - это минимизирует простои.
• Обеспечьте свободный доступ к аппарату для обслуживания - даже при IP20 необходимо регулярно проверять состояние контактов и чистоту внутренних поверхностей.
• Если нужна функция дистанционного управления - сразу выбирайте версию с моторным приводом, так как он не является универсальным дополнением после монтажа.
• Сохраните документацию и сертификаты - они обязательны для проведения планового техобслуживания и аудита электробезопасности.
