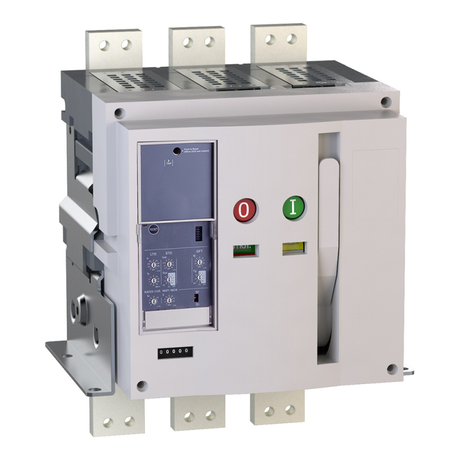

Выключатель автоматический 3п 4000А OptiMat A 4000 S4 3P 100 F MR7.0 BH C2200 M2 P00 S1 06 КЭАЗ 334116

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A-4000-S4-3P-100-F-MR7.0-BH-C2200-M2-P00-S1-06 от КЭАЗ предназначен для надёжной защиты и коммутации мощных электросетей в промышленных объектах. Этот аппарат обеспечивает безопасную работу систем с высокой нагрузкой, особенно там, где требуется частое или аварийное отключение.

Назначение и область применения

Автоматический выключатель воздушный 3-полюсный 4000А OptiMat A используется в качестве вводного или секционного аппарата в низковольтных распределительных устройствах. Применяется для защиты сетей с током до 4000 А, в том числе на крупных предприятиях: металлургических заводах, химических комплексах, энергообъектах, производственных линиях с большим количеством двигателей. Подходит для работы в составе щитов постоянного тока и переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 4000 А - позволяет работать с очень большими нагрузками без перегрева;
• Номинальное напряжение: 690 В - совместим с промышленными сетями среднего класса напряжений;
• Номинальная отключающая способность: 100 кА - способен гасить сверхтоки даже при серьёзных коротких замыканиях;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Тип расцепителя: электронный - точная настройка порогов срабатывания по току и времени;
• Мotorный привод: да - возможность удалённого включения/выключения через внешний управляющий сигнал;
• Степень защиты IP20 - предохраняет от доступа пальцев и твердых предметов, но не герметичен; требует установки внутри закрытого корпуса;
• Способ монтажа: монтажная плата - фиксируется жестко на раме или платформе, не является модульным;
• Конструкция: встраиваемое устройство фиксированной установки - не извлекается после монтажа без демонтажа всей системы;
• Подключение силовой цепи: на шину - соединяется с медными или алюминиевыми сборными шинами, исключает использование кабельных зажимов;
• Количество вспомогательных контактов: 6 - обеспечивают передачу сигнала состояния (включен/отключен) в систему управления;
• Тип элемента управления: кнопка нажимная - ручное управление доступно только механически, без дистанционного включения без двигателя;
• Диапазон установки расцепителя перегрузки: 0 А - расцепитель не имеет регулировки по току перегрузки, работает только по заданным программам электронного модуля.

Совместимость и монтаж

Установка автомата возможна только на прочную металлическую основу с соблюдением допусков по габаритам. Для подключения необходимо использовать шины соответствующего сечения - минимальное сечение рекомендовано производителем не менее 500 мм2 меди. Монтаж выполняется с использованием болтового крепления, усилие затяжки - согласно техпаспорту. Учитывайте, что устройство не предусматривает быстрый сервисный ремонт: при выходе из строя расцепителя или привода потребуется замена всего модуля. Автомат не совместим с DIN-рейками и не может быть установлен в типовые щиты малой глубины.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2–2010 (IEC 60947-2) для автоматических выключателей. Электронный расцепитель обеспечивает функциональную безопасность при перегрузках и КЗ. Наличие сертификатов ЕАС гарантирует применение в странах ЕАЭС. Отказ от термического расцепителя снижает риск ложных срабатываний при температурных колебаниях окружающей среды, однако повышает зависимость от исправности электроники.

Преимущества

• Высокая отключающая способность (100 кА) делает его подходящим для мест с большой потенциальной энергией КЗ;
• Электронный расцепитель позволяет точно настроить время и величину срабатывания, минимизируя простои;
• Моторный привод обеспечивает дистанционное управление - удобно для автоматизации и SCADA-систем;
• Шинное подключение снижает число контактных соединений, увеличивает надёжность и срок службы;
• 6 вспомогательных контактов позволяют интегрировать аппарат в сложные системы контроля и безопасности.

Ограничения применения

• Не применяется во взрывоопасных зонах - степень защиты IP20 недостаточна;
• Не рассчитан на частые операции включения/отключения - предназначен для редких коммутаций, не для частого пуска двигателей;
• Нет возможности регулировки тока перегрузки - настройка осуществляется только через прошивку электронного модуля;
• Требует специализированных условий монтажа: массивная опора, доступ к шинам, место для обслуживания сзади и сверху;
• Работает только в контролируемой среде - запрещено использование в условиях повышенной влажности, пыли, осадков.

Примеры использования

• Главный ввод в цеховом распределительном пункте 10/0,4 кВ;
• Секционный автомат между двумя источниками питания в АЭЦ;
• Защита главной шины на заводе по производству стали;
• Контрольный пункт в системе бесперебойного питания (UPS) с батарейным массивом;
• Обеспечение отказоустойчивости в системе конвейера с несколькими десятками больших двигателей.

Практические советы

• Перед монтажом проверьте соответствие сечения шин и момента затяжки - неверный момент вызывает нагрев и пробой;
• При использовании моторного привода подключите питание управления от стабилизированного источника - скачки напряжения выводят из строя электронику;
• Не используйте этот автомат вместо обычного автоматического выключателя для защиты отдельного оборудования - он слишком дорог и нецелесообразен для таких задач;
• При необходимости изменения параметров срабатывания обращайтесь к официальному представителю КЭАЗ - настройка требует лицензионного ПО и доступа к внутренним компонентам;
• Проверяйте состояние вспомогательных контактов ежегодно - окисление может нарушить связь с системой управления.
