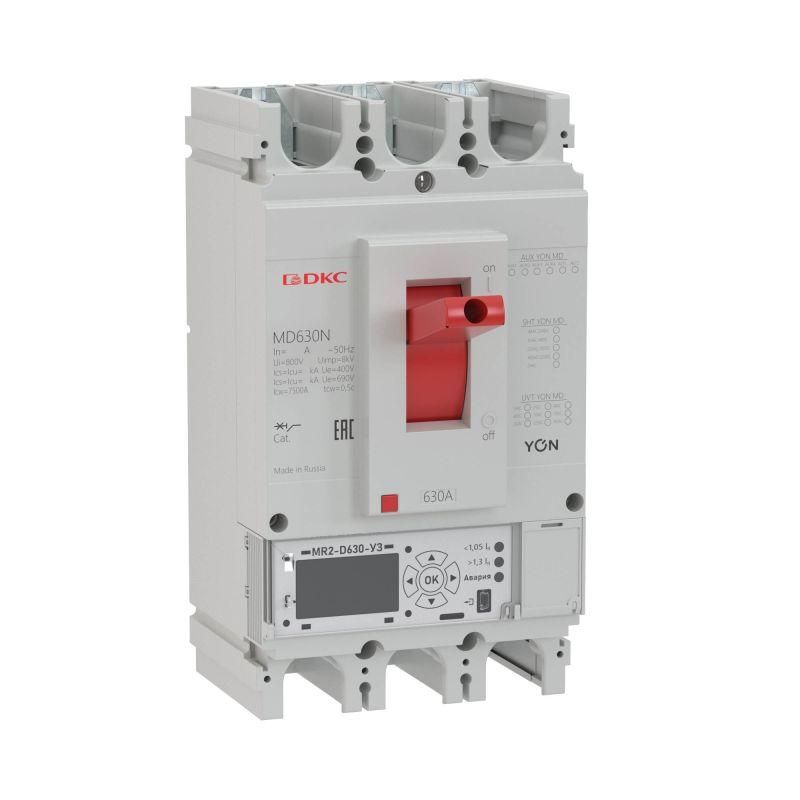

Выключатель автоматический в литом корпусе YON MD400N-MR1 3P 400А 40kA Ir 0.4...1xIn Isd 1.5...10xIn ДКС

Автоматический выключатель в литом корпусе YON MD 400A (арт. md400n-mr1) - трёхполюсное устройство для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется высокая надёжность и точная настройка защиты.

Назначение и область применения

Автоматический выключатель в литом корпусе YON MD 400A используется для защиты силовых цепей переменного тока до 690 В. Предназначен для обеспечения безопасности оборудования в условиях высоких токов короткого замыкания - до 40 кА. Применяется в системах питания крупных двигателей, трансформаторов, конвейеров, сварочных установок и других промышленных нагрузок. Устройство особенно эффективно там, где важна точная настройка порогов срабатывания и длительная бесперебойная работа.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 40 кА - способность безопасно прервать максимальный ток короткого замыкания.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети.
• Тип расцепителя: Электронный - позволяет точно настраивать время и величину срабатывания по току.
• Диапазон регулировки теплового расцепления (Ir): 0,4–1 × In - можно задать порог перегрузки от 160 А до 400 А.
• Диапазон регулировки мгновенного расцепления (Isd): 1,5–10 × In - порог отключения при КЗ можно установить от 600 А до 4000 А.
• Степень защиты IP20: Защита от прикосновения к опасным частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Температурный диапазон: -40…+70 C - работает при экстремальных температурах благодаря электронному расцепителю.
• Способ монтажа: На монтажные элементы - требует установки на DIN-рейку или специальные крепления.
• Подключение: Винтовые зажимы - подходят для медных жил сечением до 185 мм2.
• Привод: Ручной рычажковый - управление вручную, без автоматического привода по умолчанию.
• Моторный привод: Возможен как опция - позволяет удалённо включать/выключать устройство через внешний сигнал.
• Вспомогательные контакты: Отсутствуют - не имеет сигнализационных или блокирующих контактов в базовой комплектации.

Совместимость и монтаж

Автоматический выключатель YON MD 400A совместим с монтажными элементами стандарта DIN EN 60715. Для установки требуется свободное место в шкафу - габариты устройства позволяют использовать его в типовых распределительных щитах промышленного класса. Подключение выполняется через винтовые зажимы: затяжка должна соответствовать моменту 10–12 Нм. Монтаж допускается только в вертикальном положении. При использовании моторного привода необходимо предусмотреть питание 24 В постоянного тока и наличие управляющего сигнала.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-2 - международному стандарту для автоматических выключателей низковольтного типа. Конструкция реализует систему двойного разрыва контактов, обеспечивающую быстрое гашение дуги и снижающую риск возгорания. Все материалы соответствуют нормам UL и RoHS по безопасности и экологичности.

Преимущества

• Электронный расцепитель даёт широкий диапазон настроек - легко адаптировать защиту под конкретную нагрузку.
• Высокая отключающая способность (40 кА) - подходит для сетей с большими источниками короткого замыкания.
• Двойной разрыв контактов продлевает срок службы и повышает надёжность при многократных коммутациях.
• Широкий температурный диапазон (-40…+70 C) - работает даже в холодных складах или на открытых площадках.
• Готов к модернизации - возможность установки моторного привода без замены основного устройства.

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 исключает использование вне закрытых шкафов.
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния без дополнительных модулей.
• Не поддерживает автономную работу без внешнего управления - при отказе питания расцепитель остаётся в текущем состоянии.
• Требуется профессиональная настройка - некорректные значения Ir или Isd могут привести к ложным срабатываниям или недостаточной защите.

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 250 кВт.
• Щитовая распределения энергии на заводе с несколькими двигателями по 100–150 кВт каждый.
• Линия питания сварочного комплекса с импульсными нагрузками.
• Система резервирования на объектах с повышенной ответственностью - например, вентиляционные системы в химпроизводстве.

Практические советы

• Перед установкой проверьте расчетный ток КЗ в вашей сети - он не должен превышать 40 кА.
• Измерьте фактический ток нагрузки перед настройкой Ir - выбирайте значение ближе к 80–90 % от номинала.
• Для систем с частыми пусками (например, насосы, компрессоры) используйте Isd ≥ 5×In, чтобы избежать ложных отключений.
• Если нужна сигнализация о срабатывании - заказывайте модуль с вспомогательными контактами отдельно.
• При работе в условиях низких температур (ниже -20 C) убедитесь, что расцепитель был прогрет до рабочего режима перед первым включением.
• Не забудьте про обязательную периодическую проверку механической части - смазка подвижных элементов каждые 2 года.
