Выключатель автоматический AV-125 3P 100A (C) 10kA AVERES |mcb125-3-100C-av| EKF

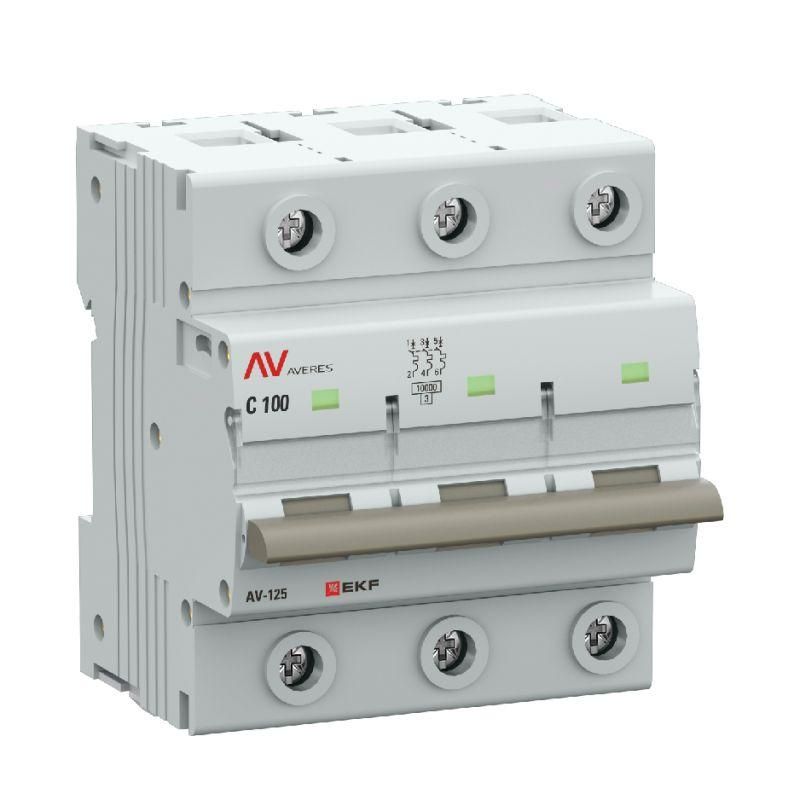

Автоматический выключатель AV-125 EKF AVERES - трёхполюсный коммутационный аппарат на 100 А с отключающей способностью 10 кА, предназначенный для защиты электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для распределительных щитов в зданиях с высокой нагрузкой.

Назначение и область применения

AV-125 EKF AVERES используется для защиты электрических цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, торговых центров, производственных помещений и объектов инфраструктуры. Подходит для защиты мощных потребителей: электродвигателей, систем вентиляции, кондиционирования, освещения и другого оборудования с высоким пусковым током.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 230 В (рабочее), до 660 В (изоляционное)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее термическое воздействие на сеть
• Сечение подключаемого провода: 1–25 мм2
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Монтаж: на DIN-рейку, занимает 4,5 модуля (13,5 мм каждый)
• Глубина установки: 50 мм
• Рабочий температурный диапазон: от –25 C до +50 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшая конденсация
• Частота: 50 Гц

Совместимость и монтаж

AV-125 EKF AVERES совместим с любыми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём фиксации за нижний зацеп, затем наклоном вверх до щелчка. Для подключения используйте провода сечением 1–25 мм2 - более толстые требуют переходников. Обеспечьте доступ к устройству для обслуживания: глубина монтажа 50 мм требует минимум такого же свободного пространства внутри шкафа. Возможна дополнительная комплектация: блоки auxiliary contacts, расцепители, сигнализаторы положения - уточняйте совместимость при заказе.

Безопасность и стандарты

AV-125 EKF AVERES соответствует требованиям ГОСТ IEC 60947-2, что гарантирует соответствие международным нормам безопасности и надёжности. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск повреждения кабелей и оборудования. Конструкция исключает самопроизвольное отключение при вибрациях и ударах.

Преимущества

• Механизм мгновенной коммутации - контакты замыкаются и размыкаются независимо от скорости движения рукоятки, что снижает износ и нагрев
• Уменьшенное тепловыделение благодаря оптимизации контактной группы - повышается долговечность устройства
• Широкий диапазон рабочих температур позволяет использовать AV-125 EKF AVERES в неотапливаемых помещениях и на улице (в закрытых щитах)
• Поддержка широкого спектра сечений проводов - удобно при использовании медных и алюминиевых кабелей

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для постоянной работы при токе выше 100 А - возможен перегрев и выход из строя
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Из-за глубины 50 мм требует достаточного внутреннего объёма шкафа; не подходит для компактных щитов с плотной компоновкой

Примеры использования

• Защита главного входа в квартиру или офис с мощностью до 23 кВт
• Отключение питания трёхфазного насоса или компрессора
• Щитовая защита конвейерной линии на заводе
• Распределительный щит многоквартирного дома с несколькими этажами

Практические советы

• Выбирая AV-125 EKF AVERES, проверьте, чтобы номинальный ток нагрузки был не более 80 % от 100 А - это продлит срок службы
• При подключении проводов используйте наконечники НШВИ для сечений менее 10 мм2 - это предотвращает ослабление контакта
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - температура вокруг должна оставаться в пределах –25…+50 C
• Проверяйте целостность корпуса перед монтажом: трещины или деформации недопустимы даже при внешней невидимости
• Для удалённого управления или сигнализации выбирайте дополнительные модули, совместимые с серией Averes - они легко крепятся сверху
