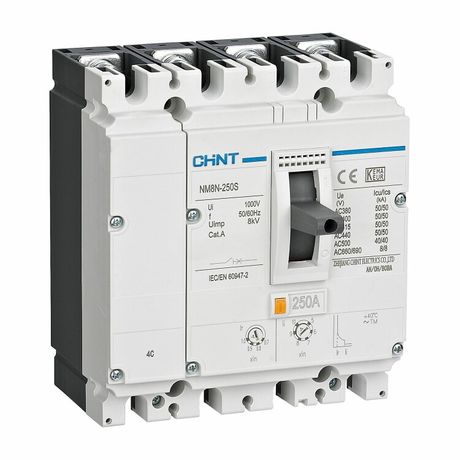

Выключатель автоматический NM8NDC-125S TM 4P 40А 50кА с рег. термомаг. расцепителем (R) | 271805 CHINT

Автоматический выключатель NM8NDC-125S TM с термомагнитным расцепителем (R) от CHINT - четырёхполюсное устройство в литом корпусе для защиты сетей переменного и постоянного тока от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная коммутация и высокая отключающая способность.

Назначение и область применения

Выключатель NM8NDC-125S TM используется для защиты электрических цепей от перегрузок, коротких замыканий и внезапного снижения напряжения. Применяется в распределительных устройствах, на входе в оборудование, при питании двигателей, конвейеров, насосов и других промышленных нагрузок. Подходит для систем с переменным током до 690 В и постоянным - до 1000 В. Частые пуски оборудования не являются ограничением - устройство рассчитано на нечастые операции включения.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4
• Номинальное напряжение: 690 В (переменный ток), 1000 В (постоянный ток)
• Отключающая способность: 50 кА - способен безопасно прервать максимальный ток короткого замыкания в условиях аварии
• Диапазон настройки защиты от перегрузки: 28–40 А - можно точно адаптировать под реальную нагрузку
• Диапазон срабатывания при КЗ: фиксировано 400 А - мгновенное отключение при токе выше этого значения
• Степень защиты: IP40 - защищён от доступа пальцев и предметов более 1 мм, но не от воды и пыли
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от резких скачков тока
• Конструкция: литой корпус - прочный, герметичный, устойчивый к механическим воздействиям

Совместимость и монтаж

Выключатель NM8NDC-125S TM монтируется на DIN-рейку шириной 35 мм. Разрешены все направления установки: вертикально, горизонтально, а также с подключением силовых проводов снизу - удобно для компактных шкафов. Для подключения используются болтовые зажимы - требуют затяжки моментом, соответствующим нормам. Убедитесь, что сечение кабеля соответствует номинальному току 40 А (обычно 6–10 мм2 медный провод).

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрева из-за длительной перегрузки, и магнитную - против сверхтоков при КЗ. Наличие сертификатов подтверждает соответствие безопасности при работе в промышленных условиях.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных распределительных систем
• Настройка тока перегрузки в диапазоне 28–40 А - позволяет точнее согласовать с нагрузкой
• Фиксированный порог КЗ 400 А - исключает случайные срабатывания при пусковых токах
• Подключение снизу - экономит место в шкафу и упрощает трассировку кабелей
• Литой корпус - долговечен, не требует обслуживания, устойчив к вибрациям

Ограничения применения

• Не предназначена для защиты от утечек тока - не имеет встроенной дифференциальной защиты
• Степень защиты IP40 - нельзя использовать во влажных помещениях, на улице или там, где есть риск попадания брызг и пыли
• Работает только с токами до 40 А - для больших нагрузок нужен другой аппарат (например, NM8NDC-160)
• Не рекомендован для частых включений/выключений - оптимален для постоянной эксплуатации

Примеры использования

• Защита главного ввода в промышленном щите с несколькими потребителями
• Питание группы асинхронных двигателей на конвейере
• Щит управления насосной станцией с напряжением 400 В
• Цепи постоянного тока в системах зарядки аккумуляторов до 1000 В

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 40 А - иначе возможны ложные срабатывания
• Установите выключатель NM8NDC-125S TM так, чтобы была возможность легко добраться до рычага вручную - особенно в местах с ограниченным доступом
• При подключении снизу используйте кабельные вводы с кабельными муфтами - это предотвращает перегибы и повреждение изоляции
• Если система работает в среде с повышенной вибрацией - дополнительно закрепите выключатель с помощью дополнительных хомутов
• Для комплексной защиты от утечек тока параллельно установите УЗО - сам по себе этот автомат такой функции не предоставляет
