Выключатель автоматический А63-М-16А-2Iн-400AC-У3 | 104052 КЭАЗ

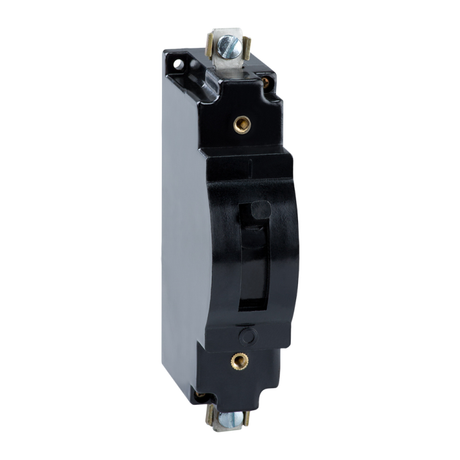

Автоматический выключатель А63-М-16А-2Iн-400AC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату в условиях широкого диапазона температур. Артикул 104052 соответствует сериям А63, АЕ20, АП50Б.

Назначение и область применения

Выключатель А63-М-16А-2Iн-400AC-У3 предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Также используется для ручного включения и отключения нагрузки до 30 раз в сутки. Применяется в силовых щитах, пультах управления, оборудовании с ограниченным пространством - например, в станках, системах автоматизации, контрольно-измерительных устройствах.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 16 А
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 2 × Iн = 32 А
• Номинальная отключающая способность: 1,8 кА
• Количество полюсов: 1
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: У3 (работает при температуре от -40 C до +60 C)
• Максимальное сечение кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Наличие дугогасительной камеры: есть
• Количество вспомогательных контактов: 0
• Нормативный документ: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Выключатель А63-М-16А-2Iн-400AC-У3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Совместим с другими устройствами из серии А63, АЕ20, АП50Б - позволяет собирать компактные модульные решения. Для подключения используйте провода сечением не более 6 мм2. Нельзя использовать для DIN-рейки - конструкция не предусматривает защелкивающего механизма.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует соответствие международным стандартам на автоматические выключатели. Степень защиты IP20 обеспечивает безопасность при работе внутри закрытых щитов. Отключение при коротком замыкании происходит за счет быстродействующего электромагнитного расцепителя - предотвращает повреждение оборудования и риск возгорания.

Преимущества

• Литой корпус обеспечивает прочность и долговечность даже при механических воздействиях
• Широкий диапазон рабочих температур (-40…+60 C) позволяет применять в суровых климатических условиях
• Надежное винтовое подключение снижает риск ослабления контактов при вибрации
• Отсутствие вспомогательных контактов делает устройство проще и дешевле - идеально для базовой защиты
• Совместимость с серией А63 упрощает замену и сборку шкафов

Ограничения применения

• Не предназначен для защиты от перегрузок - только от коротких замыканий (установка 2Iн = 32 А)
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Запрещено монтировать на DIN-рейку - требуется жесткая фиксация на плате
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление
• Максимальная частота оперативных включений - 30 раз в сутки; частое включение снизит срок службы

Примеры использования

• Защита однофазного двигателя мощностью до 3–4 кВт в станке с ЧПУ
• Отключение питания контроллера в промышленном щите при аварии
• Компонент в распределительной коробке на холодильной установке
• Функциональный элемент в системе освещения с высокими импульсными нагрузками

Практические советы

• Выбирайте этот выключатель только если нужна защита именно от короткого замыкания, а не от длительной перегрузки - для перегрузок потребуется модель с тепловым расцепителем
• При монтаже затягивайте винты усилием, указанным в руководстве - переусиливать нельзя, чтобы не повредить контакт
• Учитывайте посадочные габариты перед заказом - совместимость с другими изделиями серии А63 требует точного соответствия размеров
• Не применяйте в местах с возможным попаданием брызг, пара или пыли - IP20 недостаточно для таких условий
• Проверьте наличие сертификата РЭ-2505/20 при приемке - это обязательный код для включения в реестр радиоэлектронной продукции РФ
