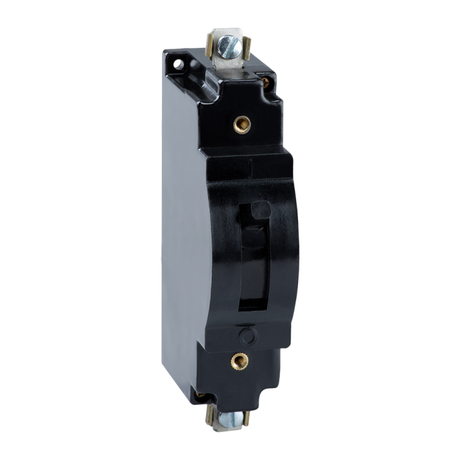

Выключатель автоматический А63-М-25А-2Iн-400AC-У3 | 104058 КЭАЗ

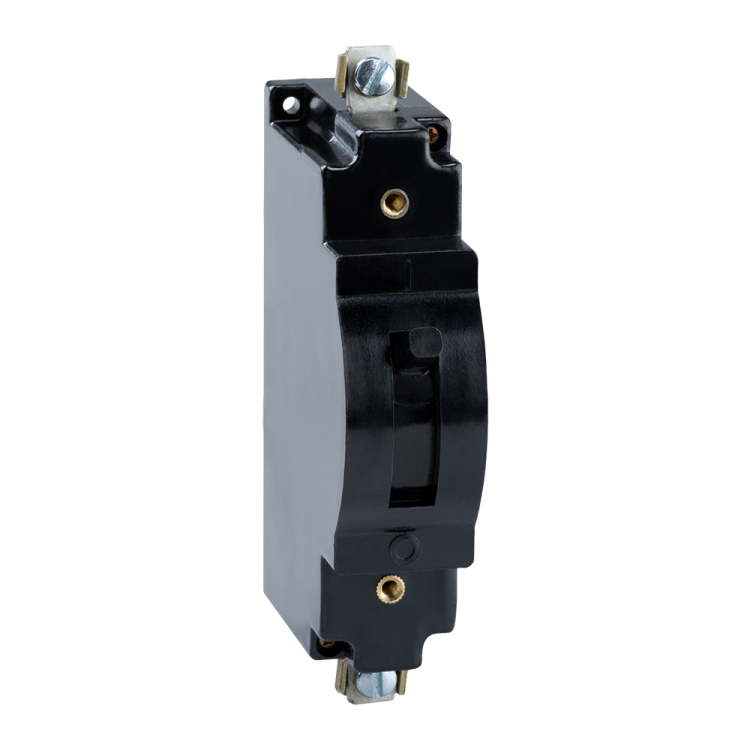

Автоматический выключатель А63-М-25А-2Iн-400AC-У3 от КЭАЗ - однополюсный прибор в литом корпусе для защиты цепей от перегрузок и коротких замыканий. Подходит для стационарной установки на монтажную плату, рассчитан на работу в условиях умеренного климата У3 и применяется в промышленных системах с переменным током 400 В.

Назначение и область применения

Автоматический выключатель А63-М-25А-2Iн-400AC-У3 предназначен для безопасного включения и отключения электрических цепей переменного тока. Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Также позволяет выполнять ручные операции включения и отключения до 30 раз в сутки.

Используется в промышленных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется надёжная защита однофазных нагрузок. Применяется там, где важна компактность и жёсткая фиксация - например, на печатных платах или внутри сборочных модулей.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 25 А
• Количество полюсов: 1
• Номинальная отключающая способность: 1,8 кА
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 2 × Iн (то есть 50 А)
• Диапазон регулировки срабатывания КЗ: 1,8 А - указывает на порог чувствительности, но фактический триггер - 50 А
• Защита от перегрузки: отсутствует (только магнитный расцепитель)
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: У3 - работает при температурах от -40 C до +60 C
• Максимальное сечение кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Тип элемента управления: рычажковый переключатель
• Способ монтажа: на монтажную плату (фиксация винтами)
• Дугогасительная камера: есть - обеспечивает гашение дуги при отключении
• Вспомогательные контакты: отсутствуют
• Нормативный документ: ГОСТ P 50030.2-2010

Совместимость и монтаж

Автоматический выключатель А63-М-25А-2Iн-400AC-У3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для установки необходимы отверстия соответствующего размера - совместим с типовым креплением серии А63. Не поддерживает DIN-рейку.

Подключение проводов - только винтовое. Максимальное сечение - 6 мм2. Использование более толстых проводов невозможно. Нельзя применять кабели с жилами из алюминия - только медные.

Не имеет вспомогательных контактов, поэтому нельзя использовать для сигнализации состояния (вкл./выкл.) или удалённого управления.

Безопасность и стандарты

Произведён в соответствии с ГОСТ P 50030.2-2010, что гарантирует соответствие требованиям безопасности для автоматических выключателей. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2505/20).

Степень защиты IP20 предполагает использование только в закрытых щитах, защищённых от попадания пыли и влаги. Не допускается установка во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Компактный литой корпус - удобен для плотной укладки на плате
• Высокая отключающая способность (1,8 кА) - надёжно отключает даже значительные КЗ
• Жёсткая механическая конструкция - устойчив к вибрациям и ударным нагрузкам
• Широкий диапазон рабочих температур (-40…+60 C) - подходит для холодных и жарких условий производства
• Простая и проверенная конструкция - минимум отказов при правильной эксплуатации

Ограничения применения

• Нет термической защиты от перегрузки - только защита от короткого замыкания (2×Iн = 50 А)
• Не подходит для цепей, требующих защиты от длительных перегрузок ниже 50 А
• Отсутствие вспомогательных контактов - невозможна интеграция в системы контроля и автоматизации
• Фиксация только на монтажную плату - не совместим с DIN-рейкой
• IP20 - не используется вне герметичных шкафов
• Максимум 6 мм2 - не подходит для мощных линий с большим током

Примеры использования

• Защита одного двигателя 2,2 кВт в станке с ЧПУ
• Отключение питания контроллера в промышленном пульте
• Коммутирование цепи освещения в закрытом щите на производстве
• Защита схемы управления вентилятора в теплом цеху

Практические советы

• Выбирайте этот выключатель только если нужна защита именно от КЗ, а не от перегрузки. Для защиты от перегрузок используйте модели с тепловым расцепителем.
• При монтаже затягивайте винты усилием 0,4–0,5 Нм - недостаточно или слишком сильно может повредить контакт.
• Не устанавливайте рядом с источниками тепла выше +60 C - возможен выход из строя.
• Проверьте перед установкой, что ваша плата имеет подходящие отверстия под крепёж А63 - размеры отличаются от стандартных DIN-устройств.
• Если вам нужны сигналы состояния - выбирайте другую модель, например, А63 с вспомогательными контактами.
