Автоматический выключатель ABS1003b (65/65кА 380/415В) 3Р) 1000A 50Hz | 41027700 Lsis

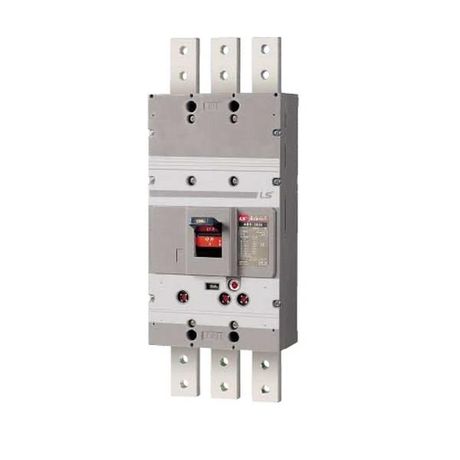

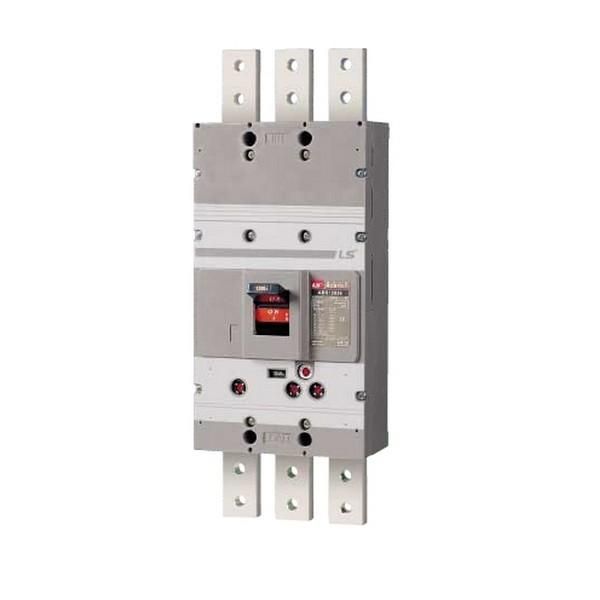

Автоматический выключатель ABS1003b от LS Electric - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1000 А и отключающей способностью до 75 кА. Он предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Применяется в промышленных распределительных щитах, на вводах питания крупных установок.

Назначение и область применения

ABS1003b используется для защиты электрических сетей переменного тока с напряжением до 690 В и частотой 50 Гц. Обеспечивает надёжную защиту от токов перегрузки и короткого замыкания. Подходит для установки в качестве главного вводного автомата или на ответвлениях высокой мощности. Часто применяется в промышленных объектах: на заводах, в центрах обработки данных, на насосных станциях, в системах кондиционирования больших площадей.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 75 кА
• Тип расцепителя: Электромагнитный + тепловой (термомагнитный, регулируемый)
• Исполнение: Стационарное
• Способ монтажа: На монтажную плату
• Привод: Ручной
• Указатель расцепления: Есть - визуально показывает причину отключения (перегрузка или КЗ)

Совместимость и монтаж

ABS1003b устанавливается исключительно на монтажную плату - не имеет шасси или DIN-рейку. Для монтажа требуется подготовить специальную панель с отверстиями под крепление аппарата. Учитывайте габариты устройства и зазоры вокруг него для теплоотвода. Монтаж выполняется только при отключенном питании. Соединение проводов осуществляется через болтовые зажимы - момент затяжки должен соответствовать рекомендациям производителя. Нельзя использовать с DIN-рейками или в компактных щитках без жесткой фиксации.

Безопасность и стандарты

ABS1003b соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция обеспечивает безопасную работу в условиях повышенной нагрузки и коротких замыканий. Указатель расцепления повышает безопасность обслуживания - позволяет быстро определить причину отключения без дополнительных измерений.

Преимущества

• Высокая отключающая способность (75 кА) - подходит для сетей с большими токами КЗ
• Регулируемый термомагнитный расцепитель - точная настройка чувствительности под конкретную нагрузку
• Литой корпус - прочность, герметичность, долгий срок службы даже в агрессивной среде
• Чёткий визуальный индикатор расцепления - снижает время диагностики аварии
• Поддержка напряжения до 690 В - совместим с промышленными системами 415 В и 660 В

Ограничения применения

• Не предназначен для частых операций включения/выключения - только редкая коммутация
• Требует жёсткой фиксации на монтажной плате - нельзя устанавливать на DIN-рейку
• Не имеет встроенной защиты от перенапряжений - требует внешних устройств (например, разрядников)
• Не рассчитан на постоянную работу выше 1000 А - превышение вызовет преждевременный выход из строя
• Не подходит для мобильных или временных установок - только стационарная эксплуатация

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт
• Защита преобразователя частоты на конвейере
• Распределительный щит насосной станции с двигателями 400–500 кВт
• Щит управления HVAC-системой крупного торгового центра
• Питание сварочного комплекса с импульсными нагрузками

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 1000 А - используйте медные жилы минимум 2×240 мм2
• Обязательно соблюдайте рекомендованную плотность монтажа: между ABS1003b и другими аппаратами оставляйте не менее 50 мм свободного пространства для охлаждения
• При настройке расцепителя учитывайте тип нагрузки - для двигателей нужна задержка по времени, для освещения - быстрое срабатывание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после нескольких срабатываний при КЗ
• ABS1003b - часть серии Metasol от LS Electric; запасные части и расцепители совместимы с другими моделями этой серии
