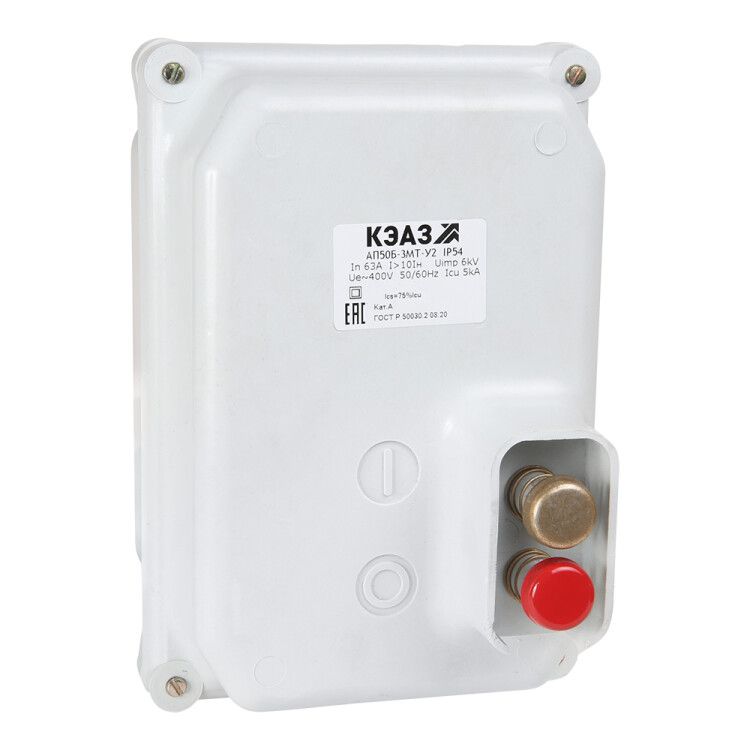

Выключатель автоматический 40А 10Iн АП50Б 2МТ У2 400В AC/220В DC IP54 КЭАЗ 107052

Автоматический выключатель АП50Б-2МТ-40А-10Iн-400AC/220DC-IP54-У2 от КЭАЗ - двухполюсный силовой аппарат в литом корпусе для защиты цепей переменного и постоянного тока с номинальным током 40 А. Подходит для установки на монтажную плату в условиях повышенной запыленности и влажности благодаря защите IP54.

Назначение и область применения

АП50Б-2МТ-40А-10Iн-400AC/220DC-IP54-У2 предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Применяется в промышленном оборудовании: станках, конвейерах, системах управления, щитах питания постоянного тока. Особенно эффективен там, где требуется надежная защита в сложных климатических условиях - например, на открытых площадках, в цехах с высокой запыленностью или при колебаниях температуры.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 400 В переменного / 220 В постоянного тока
• Количество полюсов: 2
• Номинальная отключающая способность: 5 кА
• Тип расцепителя: комбинированный - электромагнитный и тепловой
• Уставка магнитного расцепления: 10×Iн (400 А)
• Диапазон настройки тепловой защиты: 28–40 А
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Диапазон рабочих температур: от –40 C до +40 C
• Максимальное сечение подключаемого кабеля: 6 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (панель)
• Климатическое исполнение: У2 - для умеренного климата, в закрытых помещениях
• Привод: ручной, кнопка нажимная
• Наличие дугогасительной камеры: да, две
• Комплектация: дополнительная оболочка для усиления степени защиты

Совместимость и монтаж

АП50Б-2МТ-40А-10Iн-400AC/220DC-IP54-У2 монтируется исключительно на монтажную плату с помощью винтового крепления. Для подключения используются медные жилы сечением до 6 мм2 - использование кабельных наконечников необязательно, что ускоряет сборку. Напряжение подается на верхние клеммы, нагрузка - на нижние. Оболочка не требует дополнительного крепления, она уже в комплекте и обеспечивает герметичность. Монтаж допускается только в горизонтальном положении. Отсутствие вспомогательных контактов означает, что устройство нельзя использовать для сигнализации состояния или удаленного управления.

Безопасность и стандарты

АП50Б соответствует ГОСТ P 50030.2-2010, который определяет требования к автоматическим выключателям для низковольтных сетей. Сертифицирован в Реестре средств электротехнического оборудования (РЭП) под номером РЭ-2500/20. Конструкция с двумя дугогасительными камерами снижает риск возгорания при отключении больших токов. Защита IP54 позволяет безопасно применять устройство в средах с пылью и влагой, однако не предназначено для прямого воздействия струи воды или длительного погружения.

Преимущества

• Поддержка работы как от переменного, так и от постоянного тока - универсальность для различных систем управления
• Регулируемая тепловая защита (28–40 А) - точная адаптация под конкретную нагрузку
• Установка без кабельных наконечников - экономия времени и материалов при монтаже
• Дополнительная оболочка повышает надежность в сложных условиях
• Широкий температурный диапазон - работает даже при сильных морозах
• Известная серия АП50Б от КЭАЗ - проверенная временем конструкция с высокой отказоустойчивостью

Ограничения применения

• Не подходит для монтажа в шкафах с вертикальным расположением - только горизонтально
• Отсутствуют вспомогательные контакты - невозможно подключить сигналы состояния или дистанционное управление
• Максимальное сечение кабеля - 6 мм2; для более мощных проводников потребуется другой тип аппарата
• Не рассчитан на частые оперативные включения/выключения - предназначен для защиты, а не для частого ручного переключения
• Климатическое исполнение У2 не гарантирует работу при температурах ниже –40 C или выше +40 C

Примеры использования

• Защита двигателя 30 кВт на конвейере с питанием от сети 400 В AC
• Отключение цепи зарядки аккумуляторов в системе бесперебойного питания 220 V DC
• Щит управления технологической линии в пищевом производстве с высокой влажностью
• Распределительный пункт на открытой площадке с возможностью попадания пыли и капель дождя

Практические советы

• При выборе убедитесь, что расчетный ток нагрузки не превышает 40 А, а пиковые значения не выходят за пределы 400 А - иначе сработает магнитный расцепитель
• Настройте тепловой расцепитель на значение, близкое к рабочему току вашей системы - например, 35 А для нагрузки около 30 А
• Проверьте соответствие сечения кабеля - 6 мм2 максимум. Более толстые провода не войдут в зажим
• Оболочка IP54 не заменяет полноценный шкаф - используйте её как дополнительную защиту, а не как основной корпус
• При замене аналога - учитывайте, что АП50Б имеет специфическую форму и крепление. Не все автоматы можно заменить “в одинаковый гнезд”
• Для систем с постоянным током - соблюдайте полярность подключения, хотя сам аппарат не чувствителен к ней, рекомендовано сохранять последовательность для совместимости с другими элементами
