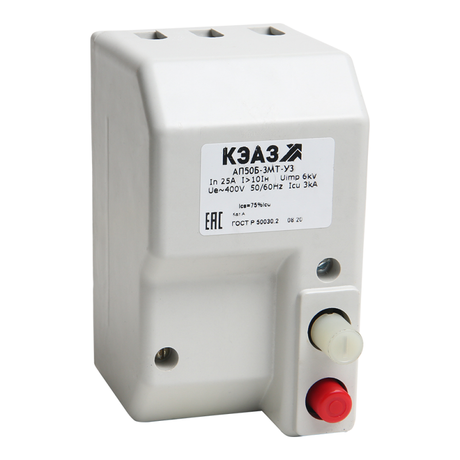

Выключатель автоматический 2п 6.3А 3.5Iн АП50Б 2МТ У3 АЭС 400В AC/220В DC доп. контакты КЭАЗ 107020

Автоматический выключатель АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-2П-У3-АЭС от КЭАЗ - двухполюсный прибор в литом корпусе для защиты цепей переменного и постоянного тока от перегрузок и коротких замыканий. Применяется в энергоустановках, в том числе на атомных электростанциях, где требуется надёжное коммутирование и высокая степень устойчивости к внешним воздействиям.

Назначение и область применения

АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-2П-У3-АЭС предназначен для безопасного включения и отключения электрических цепей в штатных условиях, а также для аварийного отключения при перегрузках и коротких замыканиях. Устройство используется там, где важна надёжность и долговечность: в системах управления, силовых щитах, на объектах атомной энергетики, в промышленных установках с постоянным и переменным током. Подходит для работы в составе стационарных электрических сетей с жёсткими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 6,3 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: 400 В переменного / 220 В постоянного тока - работает в обоих типах цепей.
• Количество полюсов: 2 - защищает две фазы или два провода одновременно.
• Тип расцепителей: электромагнитный (для коротких замыканий) и тепловой (для перегрузок).
• Уставка магнитного расцепителя: 3,5 × Iн - сработает при токе около 22 А (3,5 × 6,3 А).
• Диапазон настройки тепловой защиты: 4,4–6,3 А - можно регулировать порог срабатывания под нагрузку.
• Отключающая способность: 0,8 кА - способен прервать ток короткого замыкания до 800 А.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищён от воды и пыли.
• Максимальное сечение кабеля: 6 мм2 - для подключения медных проводов.
• Климатическое исполнение: У3 - рассчитан на работу при температурах от –40 C до +40 C, в умеренном климате с повышенной влажностью.
• Способ монтажа: на монтажную плату - крепится через отверстия и винты, не требует DIN-рейки.
• Подключение: винтовые зажимы - надёжное механическое соединение, требует правильного затягивания.
• Привод: ручной - управление осуществляется кнопкой нажимного типа.
• Дугогасительная камера: 2 - есть в каждом полюсе, обеспечивает гашение дуги при отключении.
• Нормативный документ: ГОСТ P 50030.2-2010 - соответствует требованиям к автоматическим выключателям.

Совместимость и монтаж

АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-2П-У3-АЭС монтируется исключительно на монтажную плату - не совместим с DIN-рейками. Для установки нужны отверстия под крепёжные винты и свободное место вокруг устройства для теплоотвода. Подключаются провода сечением до 6 мм2. Важно соблюдать момент затяжки винтов: недостаточно - риск нагрева и окисления, слишком сильно - повреждение контактной группы. Монтаж следует выполнять при отключенном питании. Устройство не имеет модульных расширений - все функции встроены.

Безопасность и стандарты

АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-2П-У3-АЭС сертифицирован по ГОСТ P 50030.2-2010 и внесён в Реестр радиоэлектронной продукции (код РЭ-2500/20). Соответствие стандарту гарантирует соответствие требованиям к отключающей способности, термической стойкости и изоляционной прочности. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям (IP20). На атомных станциях применяется в соответствии с внутренними нормами безопасности, предъявляемыми к оборудованию.

Преимущества

• Работает как на переменном, так и на постоянном токе - универсальное решение для сложных систем.
• Два расцепителя (тепловой и электромагнитный) обеспечивают двойную защиту - от медленных перегрузок и внезапных КЗ.
• Литой корпус повышает механическую прочность и герметичность, снижает вероятность попадания сторонних частиц.
• Диапазон настройки тепловой защиты позволяет точно адаптировать устройство под конкретную нагрузку.
• Исполнение У3 и широкий температурный диапазон делают его пригодным для холодных и влажных помещений.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной платформы или панели.
• Степень защиты IP20 не допускает использование во влажных, пыльных или открытых помещениях без дополнительной оболочки.
• Отключающая способность 0,8 кА ограничивает применение в цепях с высоким током КЗ - не подходит для крупных распределительных пунктов.
• Нет возможности удалённого управления или сигнализации - только ручное включение/отключение.
• Не рекомендован для частых оперативных включений - не является аппаратом управления, а лишь защитным устройством.

Примеры использования

• Защита цепей управления насосов и вентиляторов на АЭС.
• Отключение питания преобразователей частоты в промышленных системах с DC-питанием.
• Щитовое оборудование в холодильных установках с низкотемпературными условиями.
• Цепи освещения и контрольные контуры в закрытых производственных помещениях с колебаниями температуры.

Практические советы

• При выборе проверьте, что номинальный ток нагрузки не превышает 6,3 А, а пиковые токи не выходят за 0,8 кА.
• Для точной настройки тепловой защиты используйте тестовый ток в диапазоне 4,4–6,3 А - это минимизирует ложные срабатывания.
• При монтаже на плату оставляйте зазоры по бокам - устройству нужен воздухообмен для охлаждения.
• Не используйте провода больше 6 мм2 - это вызывает перегрев и деформацию зажимов.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с постоянным током, где дуга более стабильна.
• АП50Б-2МТ-6,3А-3,5Iн-400AC/220DC-2П-У3-АЭС - изделие специализированное. Его нельзя заменить обычным бытовым автоматом даже при одинаковом токе.
