Выключатель автоматический АП50Б-3МТ-63А-3,5Iн-400AC-IP54-У2 | 107479 КЭАЗ

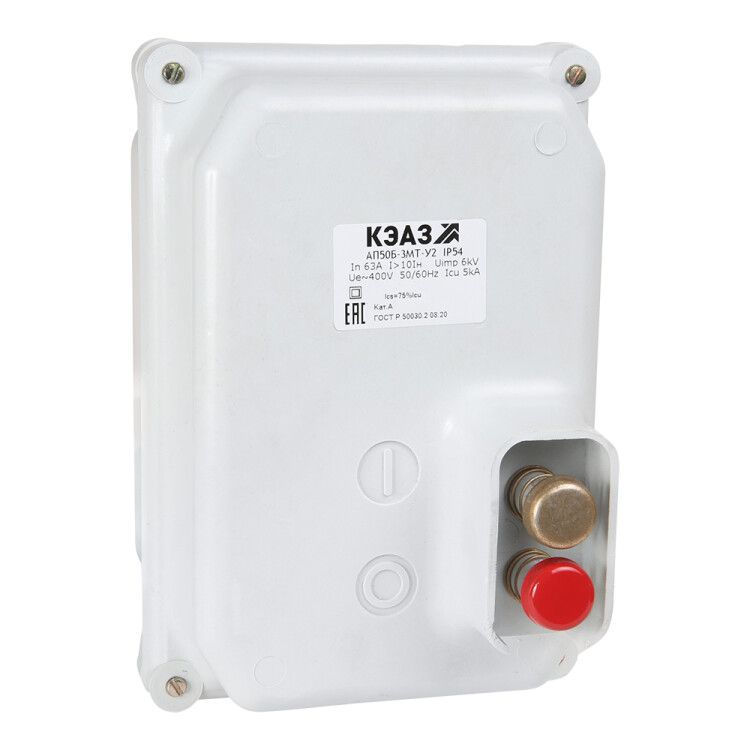

Автоматический выключатель АП50Б-3МТ-63А-3,5Iн-400AC-IP54-У2 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях повышенной запылённости и влажности благодаря защите IP54. Артикул 107479 соответствует сериям АП50Б и А63, обеспечивает надёжную работу в промышленных системах.

Назначение и область применения

Выключатель АП50Б-3МТ-63А-3,5Iн-400AC-IP54-У2 предназначен для коммутации и защиты электрических цепей переменного тока частотой 50–60 Гц. Применяется в промышленном оборудовании: станках, конвейерах, щитах управления, насосных станциях, где требуется высокая надёжность и защита от внешних воздействий. Особенно эффективен там, где возможны колебания нагрузки и необходима точная настройка порогов срабатывания.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 63 А
• Количество полюсов: 3
• Номинальная отключающая способность: 5 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка магнитного расцепления: 3,5 × Iн (220,5 А)
• Диапазон настройки тепловой защиты: 44,1 – 63 А
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Климатическое исполнение: У2 - работает при температурах от -40 C до +40 C
• Максимальное сечение кабеля: 6 мм2
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плиту
• Привод: ручной, кнопка нажимная
• Наличие дугогасительной камеры: да (на каждом полюсе)
• Вспомогательные контакты: отсутствуют
• Комплектация: дополнительная оболочка для усиления защиты IP54

Совместимость и монтаж

АП50Б-3МТ-63А-3,5Iн-400AC-IP54-У2 монтируется исключительно на монтажную плату с помощью винтового крепления. Для подключения используются медные одножильные или многожильные провода сечением до 6 мм2 - использование кабельных наконечников необязательно. Оболочка, входящая в комплект, плотно закрывается вокруг аппарата, обеспечивая целостность степени защиты IP54. Не совместим с DIN-рейкой. Монтаж требует доступа с фронта для оперирования кнопкой и проверки состояния.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует соответствие международным нормам безопасности для автоматических выключателей. Наличие дугогасительных камер на всех полюсах снижает риск возгорания при отключении больших токов. Сертифицирован в реестре РЭП (код РЭ-2500/20). Конструкция предотвращает случайное прикосновение к токоведущим частям при установленной оболочке.

Преимущества

• Уникальная уставка магнитного расцепителя 3,5Iн - позволяет точно настраивать защиту от кратковременных перегрузок без ложных срабатываний
• Регулируемая тепловая защита (44,1–63 А) - адаптация под конкретную нагрузку без замены аппарата
• Оболочка IP54 в комплекте - повышает уровень защиты без необходимости докупать аксессуары
• Возможность подключения проводов без наконечников - экономия времени и материалов при монтаже
• Широкий диапазон рабочих температур (-40…+40 C) - подходит для холодных помещений и открытых площадок
• Литой корпус - прочность, герметичность и долговечность даже при механических ударах

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• Отсутствуют вспомогательные контакты - нельзя использовать для сигнализации или удалённого управления
• Максимальное сечение кабеля - 6 мм2; не подходит для мощных линий выше 63 А
• Не рекомендован для постоянной работы при температурах ниже -40 C или выше +40 C
• Не имеет функции дистанционного отключения - управление только ручное

Примеры использования

• Защита двигателя 30 кВт на конвейере с частыми пусками
• Щит управления насосной станцией в условиях сырости и пыли
• Распределительный щит на производстве с изменчивой нагрузкой
• Индустриальные системы освещения в цехах с жёсткими условиями эксплуатации

Практические советы

• При выборе убедитесь, что ваша нагрузка находится в диапазоне 44,1–63 А - иначе тепловой расцепитель будет работать некорректно
• Проверьте посадочные отверстия на монтажной плате перед установкой - они должны соответствовать габаритам АП50Б
• Не снимайте дополнительную оболочку после монтажа - она обязательна для сохранения класса IP54
• При подключении проводов затягивайте винты равномерно, чтобы избежать деформации контактных пластин
• Для обслуживания используйте только отвёртки с изолированными рукоятками - внутренние части находятся под напряжением при включенном состоянии
• АП50Б-3МТ-63А-3,5Iн-400AC-IP54-У2 - один из немногих моделей в серии с уставкой 3,5Iн; если нужна другая - выбирайте аналоги с другими буквенными обозначениями
