Выключатель автоматический двухполюсный AV-10 16А C 10кА AVERES | mcb10-2-16C-av EKF

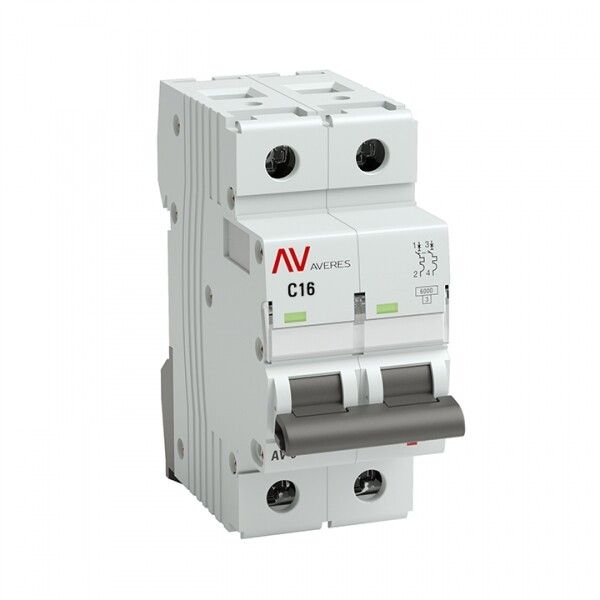

Автоматический выключатель двухполюсный 16А C 10кА AV-10 от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, офисных и промышленных объектов. Артикул mcb10-2-16c-av соответствует серии AV-10 AVERES.

Назначение и область применения

Автоматический выключатель двухполюсный 16А C 10кА AV-10 защищает одиночные или групповые нагрузки в сетях переменного тока 400 В, частотой 50 Гц. Применяется в распределительных щитах для защиты освещения, розеточных групп, бытовых приборов, маломощного оборудования и промышленных станков. Подходит для условий эксплуатации в помещениях с умеренным климатом.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры).
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Номинальное напряжение: 400 В / 660 В изоляции - работает в сети 230/400 В, изоляция рассчитана на более высокие напряжения.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от КЗ (быстрый отклик) и перегрузки (задержка по времени).
• Сечение провода: 1–25 мм2 - позволяет подключить медные провода от 1 до 25 квадратных миллиметров.
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке (17,5 мм каждый).
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды; предназначен для внутренней установки в закрытые щиты.
• Рабочая температура: -25…+50 C - можно использовать в неотапливаемых помещениях, но не на улице.
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения (менее 10 мс).
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны скачки напряжения.
• Частота: 50 Гц - совместим с сетями стандарта Европы и России.
• Наличие нейтрального проводника: да - позволяет подключать ноль через контактную систему, что важно для правильной работы в TN-S и TN-C-S системах.
• Глубина монтажа: 50 мм - требует свободного пространства внутри щита для удобного доступа к клеммам.
• Серия: AV-10 AVERES - продукт от EKF, прошедший сертификацию по IEC 60898 и ГОСТ Р 50345-2010.

Совместимость и монтаж

Автоматический выключатель двухполюсный 16А C 10кА AV-10 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 35 мм свободного пространства по глубине. Подключение проводов осуществляется через верхние и нижние клеммы с зажимами, поддерживающими жилы от 1 до 25 мм2. Нейтральный проводник подключается аналогично фазному - устройство имеет гальванически изолированные контакты. Рекомендуется соблюдать момент затяжки клемм: слишком слабый контакт вызывает нагрев, слишком сильный - повреждает пластик.

Безопасность и стандарты

• Соответствует требованиям IEC 60898 и ГОСТ Р 50345-2010 - международным и российским нормам для автоматических выключателей в бытовых и аналогичных условиях.
• Класс токоограничения 3 снижает энергию КЗ, уменьшая риск возгорания и повреждения кабеля.
• Защитные шторки на клеммах предотвращают случайное прикосновение к токоведущим частям при установленном положении рычага.
• Степень защиты IP20 исключает попадание влаги и пыли, но требует герметизации щита при использовании во влажных помещениях (например, ванные комнаты).

Преимущества

• Жёсткий корпус с 9 заклёпками - повышенная механическая прочность, устойчивость к деформациям при многократных срабатываниях.
• Литая лицевая панель - отсутствие сборных элементов, снижающих надёжность.
• Окно реального состояния контактов - визуальное определение, открыт или закрыт контакт, даже при закрытой крышке щита.
• Удобное окно для маркировки - легко подписывать каждую цепь, ускоряет обслуживание и диагностику.
• Защита от искр - внутренняя конструкция минимизирует риск образования дуги при отключении.
• Полный набор аксессуаров - возможно подключение дополнительных блоков (блокировки, сигнализации, расцепителей).

Ограничения применения

• Не предназначен для установки на улице или в сырых местах без дополнительной защиты (IP20 недостаточно).
• Не рекомендуется для мощных двигателей с высоким пусковым током (более 5–7×Iн); лучше выбрать характеристику D.
• Не используется в сетях постоянного тока - только переменный ток 50 Гц.
• Не подходит для цепей с частыми аварийными отключениями - частые срабатывания сокращают срок службы механизма.
• Требуется наличие достаточного воздушного зазора вокруг устройства для теплоотвода - плотная упаковка в щите может вызвать перегрев.

Примеры использования

• Защита группы розеток в квартире или офисе (до 16 А суммарной нагрузки).
• Подключение кондиционера, бойлера, варочной панели в домашнем щите.
• Щитовая защита на производстве: станки с асинхронными двигателями, системы вентиляции, освещение цеха.
• Распределительный щит многоэтажного дома - как второй уровень после главного автомата.

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля: для 16 А достаточно 2,5 мм2 меди, но если длина линии больше 30 м - используйте 4 мм2.
• Перед монтажом отключите питание и убедитесь, что все провода обесточены - даже при отключенном выключателе входящие клеммы остаются под напряжением.
• Не соединяйте несколько проводов одной фазы в одну клемму - используйте ответвительные колодки.
• При установке в холодном помещении (ниже 0 C) допускается работа, но перед первым включением дайте устройству адаптироваться к температуре 10–15 минут.
• Проверяйте состояние контактов и клемм раз в год - особенно в условиях запылённости или вибраций.
• Артикул mcb10-2-16c-av - единственный идентификатор для заказа запасных частей или замены. Серия AV-10 AVERES совместима с другими изделиями EKF, поэтому легко расширить щит.
