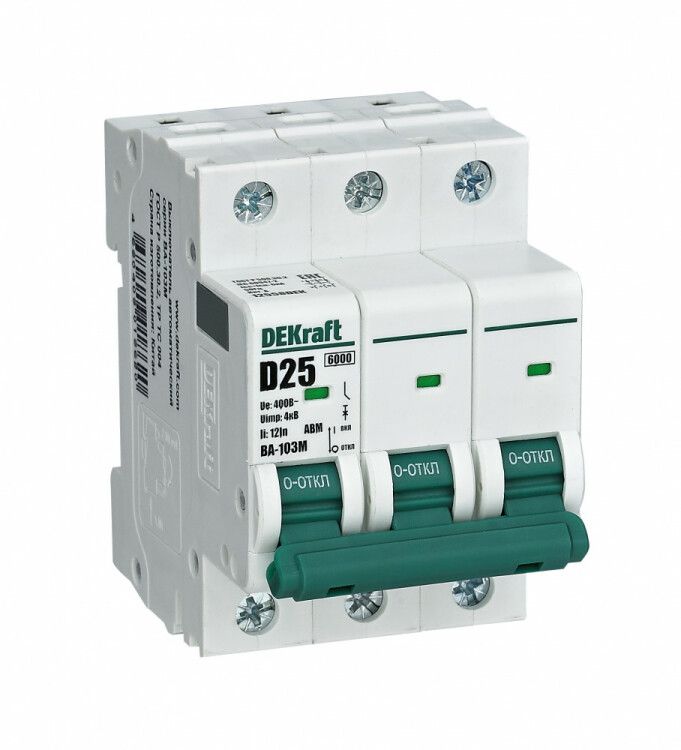

Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 32А характеристика D 6кА | 12559DEK Dekraft APC

Автоматический выключатель модульный трехполюсный 32А характеристика D 6кА ВА-103М без теплозащиты — устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для установки на DIN-рейку. Бренд DEKRAFT и артикул ВА-103М указывают на серию оборудования, ориентированную на системы противопожарной защиты и вентиляции, где требуется надежное отключение при высоких пусковых токах.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 32А характеристика D 6кА ВА-103М без теплозащиты используется для защиты трёхфазных цепей с высокими пусковыми токами. Он применяется в системах вентиляции, противопожарной защиты, насосных станциях, компрессорах и других устройствах, где ток при запуске может многократно превышать номинальный. Отсутствие тепловой защиты делает его подходящим только для ситуаций, когда перегрузки контролируются внешними устройствами (например, тепловыми реле или частотными преобразователями).

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выдерживает автомат без отключения;
• Номинальное напряжение: 400 В переменного тока — допустимое рабочее напряжение сети;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который автомат может безопасно отключить;
• Характеристика срабатывания: D — отключение происходит при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске мощных двигателей;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение изоляции: 2000 В — уровень, при котором сохраняется электроизоляционная прочность;
• Частота: 50 Гц — предназначено для сетей с промышленной частотой;
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от пыли и воды;
• Модульная ширина: 3 М — занимает три модуля на DIN-рейке (стандарт 17,5 мм каждый);
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию КЗ, проходящую через цепь;
• Глубина монтажа: 73 мм — требует свободного места в щите для правильной установки;
• Рабочий температурный диапазон: от -25°C до +60°C — подходит для неотапливаемых помещений и улицы (при условии герметичного корпуса щита);
• Способ монтажа: на DIN-рейку — совместим со всеми стандартными щитами.

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 32А характеристика D 6кА ВА-103М без теплозащиты устанавливается на стандартную DIN-рейку типа TS35. Для монтажа необходим доступ к задней части щита глубиной не менее 73 мм. Подключение проводов осуществляется зажимами на входе и выходе — рекомендуется использовать жилы сечением 1–16 мм² (медные). Убедитесь, что клеммы затянуты моментом 0,8 Н·м — недостаточно плотное соединение вызывает нагрев, слишком сильное — повреждает пластик.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC/EN 60947-2 и директиве RoHS — не содержит опасных веществ. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ, снижая риск возгорания. Однако, поскольку отсутствует тепловая защита, применение без внешнего контроля перегрузки может привести к повреждению кабелей и оборудования.

Преимущества

• Высокая отключающая способность (6 кА) — надёжно работает даже в условиях слабых сетей с высоким током КЗ;
• Характеристика D — идеальна для нагрузок с высоким пусковым током, таких как двигатели;
• Широкий диапазон температур — можно использовать в холодных или жарких помещениях;
• Компактная форма (3 модуля) — экономит место в распределительных щитах;
• Сертифицирован для систем противопожарной защиты — соответствует нормативным требованиям к аварийному оборудованию.

Ограничения применения

Автоматический выключатель модульный трехполюсный 32А характеристика D 6кА ВА-103М без теплозащиты нельзя использовать в цепях, где возможны длительные перегрузки ниже порога срабатывания магнитного расцепителя. Без внешнего теплового реле он не защитит кабель от медленного перегрева. Также не подходит для домашних или офисных сетей, где требуется универсальная защита. Не предназначен для частого ручного включения/выключения — рассчитан на редкие операции.

Примеры использования

• Защита вентиляторов дымоудаления в лифтовых холлах;
• Подключение насосов пожарного водоснабжения;
• Электродвигатели конвейеров на производстве;
• Компрессоры в системах воздухоснабжения;
• Щиты управления технологическими линиями с асинхронными двигателями.

Практические советы

• Обязательно используйте с этим автоматом внешнее тепловое реле, если есть риск длительной перегрузки — иначе кабель может перегреться без отключения;
• Проверьте посадочный диаметр кабелей — зажимы рассчитаны на 1–16 мм²; более толстые жилы не войдут;
• Не устанавливайте в открытых местах — IP20 не защищает от пыли и влаги, нужен закрытый щит класса защиты не ниже IP54;
• Избегайте установки рядом с источниками тепла — при температуре выше +60°C возможны отказы;
• При замене старого автомата проверьте соответствие характеристик D и 6 кА — другие типы (C, B) могут давать ложные срабатывания.
