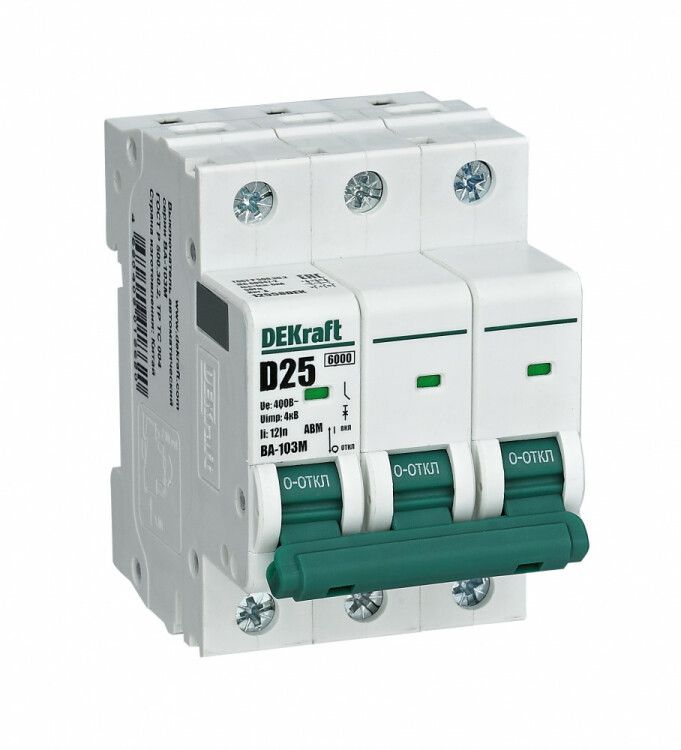

Выключатель автоматический без теплозащиты трехполюсный ВА-103М 3P 40А характеристика C 6кА | 12524DEK Dekraft APC

Автоматический выключатель без теплозащиты ВА-103M от DEKraft - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах систем вентиляции, противопожарной защиты и других объектов с умеренной частотой коммутаций. Артикул 12524dek.

Назначение и область применения

Выключатель автоматический ВА-103M предназначен для защиты сетей переменного тока с номинальным напряжением до 400 В. Он защищает оборудование от повреждений при коротком замыкании и длительной перегрузке. Особенность модели - отсутствие тепловой защиты, что делает её подходящей для задач, где требуется быстрое реагирование только на высокие токи КЗ, а не на медленную перегрузку. Часто используется в системах вентиляции, пожарной безопасности, насосных станциях и других устройствах, требующих надёжной защиты от аварийных токов, но не нуждающихся в термической защите.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Количество полюсов: 3 - защищает три фазы одновременно;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение);
• Тип тока: переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ;
• Номинальное напряжение изоляции: 2000 В - обеспечивает безопасную работу при импульсных перенапряжениях;
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, но не защищена от пыли и воды;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования;
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке (стандарт 17,5 мм/модуль);
• Глубина монтажа: 73 мм - необходимый зазор в щите для правильной установки;
• Рабочая температура: от -25C до +60C - подходит для неотапливаемых помещений и улицы внутри корпусов;
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов.

Совместимость и монтаж

Выключатель ВА-103M устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать его на рейке с помощью защёлки - никаких болтов или инструментов не требуется. Учитывайте глубину монтажа 73 мм: в щитке должна быть достаточная свободная площадь сзади. Модель совместима с другими аппаратами серии ВА-103M, позволяет использовать дополнительные аксессуары (блокировки, сигнализацию, расцепители), если указано в документации производителя. Не рекомендуется применять с нагрузками, имеющими очень высокий пусковой ток (более 10×Iн), так как возможны ложные срабатывания.

Безопасность и стандарты

Выключатель автоматический ВА-103M соответствует требованиям директивы RoHS - не содержит опасных веществ. Соответствует международному стандарту IEC 60947-2 для автоматических выключателей. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Напряжение изоляции 2000 В гарантирует безопасность при пробоях и скачках напряжения. Примечание: IP20 не допускает использование в сырых или запылённых местах без дополнительной защиты корпуса.

Преимущества

• Увеличенный диапазон рабочих температур (-25…+60 C) - надёжная работа даже в холодных помещениях;
• Высокая отключающая способность (6 кА) - подходит для промышленных и коммунальных объектов с высокой мощностью;
• Отсутствие теплозащиты - исключает задержки срабатывания при кратковременных перегрузках, важные для систем аварийного отключения;
• Поддержка дополнительной комплектации - можно легко доработать под конкретные задачи (например, добавить дистанционное управление);
• Известная серия ВА-103M - проверенная временем конструкция от DEKraft с хорошей ремонтопригодностью.

Ограничения применения

• Не подходит для защиты цепей с частыми пусками двигателей или сварочных аппаратов - из-за отсутствия тепловой защиты не будет защиты от длительной перегрузки;
• IP20 - нельзя устанавливать в открытых, влажных или пыльных средах без бокса или герметичного кожуха;
• Не предназначена для редко используемых ручных коммутаций - хотя допускаются нечастые включения, частое механическое воздействие сокращает срок службы;
• Только для AC 50 Гц - не применяется в сетях постоянного тока или с частотой выше 60 Гц.

Примеры использования

• Защита вентиляторов в системах дымоудаления;
• Щит управления пожарными насосами;
• Цепи питания эскалаторов и лифтовых механизмов;
• Электрооборудование в технических помещениях с жёсткими требованиями к отказоустойчивости;
• Линии питания светильников аварийного освещения.

Практические советы

• Выбирая ВА-103M, убедитесь, что ваша нагрузка не создаёт длительных перегрузок - иначе лучше взять модель с тепловой защитой;
• При сборке щита оставьте минимум 80 мм глубины для комфортного доступа к механизму;
• Для систем, где важно знать состояние аппарата, используйте дополнительные контактные модули - они передают сигнал “вкл/выкл” в систему контроля;
• Проверяйте соответствие сечения провода: для 40 А рекомендовано сечение не менее 6 мм2 меди;
• Не путайте с моделями ВА-103 с теплозащитой - ВА-103M специально создан для иных задач.
