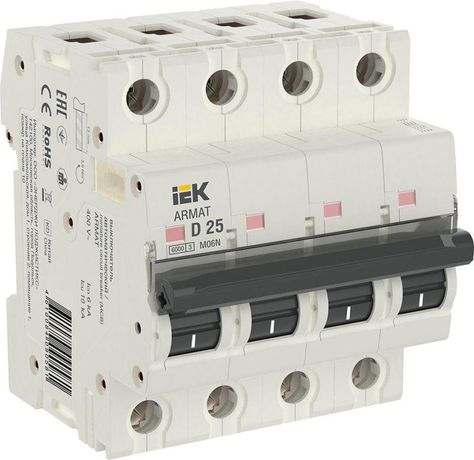

Выключатель автоматический четырехполюсный M06N 4P D 25А 6кА ARMAT | AR-M06N-4-D025 IEK

Автоматический выключатель четырехполюсный D 25А 6кА M06N от IEK предназначен для защиты трёхфазных сетей с нулевым проводником от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для промышленного и бытового использования, устанавливается на DIN-рейку и обеспечивает надёжную работу при широком диапазоне температур.

Назначение и область применения

Автоматический выключатель четырехполюсный D 25А 6кА M06N защищает электрические цепи с переменным током 400 В, частотой 50 Гц, где есть риск возникновения перегрузок или коротких замыканий. Четыре полюса позволяют отключать одновременно все фазы и ноль - это важно для безопасной работы оборудования с трёхфазным питанием. Подходит для установки в щитах на объектах: производственные линии, насосные станции, системы вентиляции, жилые дома с мощной нагрузкой (электрокотлы, бойлеры, кондиционеры).

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 400 В - рассчитано на трёхфазные сети 230/400 В;
• Номинальная отключающая способность: 6 кА - способность гасить дугу при аварийном токе до 6000 А;
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (1 модуль = 17,5 мм);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц - для сетей России и стран СНГ;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность;
• Диапазон рабочих температур: от -40 C до +70 C - работает в суровых условиях;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с повышенной влажностью и колебаниями температуры;
• Цвет: белый - совместим с большинством типов щитов;
• Гарантийный срок: 15 лет - длительный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Автоматический выключатель четырехполюсный D 25А 6кА M06N монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - рекомендуется затягивать моментом 0,8–1,0 Нм. Кабель должен иметь изоляцию, соответствующую классу нагревостойкости. Обязательно проверьте соответствие сечения кабеля (до 25 мм2) и наличие свободного места в щите (4 модуля). Устройство совместимо с другими элементами серии ARMAT: шины, дополнительные контакты, блокировки. Возможна дополнительная комплектация - можно заказать дифференциальные модули, сигнализацию или рукоятки с ключом.

Безопасность и стандарты

Автоматический выключатель M06N соответствует требованиям ГОСТ IEC 60947-2 и имеет сертификаты ЕАС. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что защищает оборудование и кабели от термического и механического воздействия. Отключение всех четырёх полюсов исключает опасность сохранения потенциала на одном из проводников после срабатывания. Применение в системах TN-S, TN-C-S, TT.

Преимущества

• Долгий срок службы - гарантия 15 лет подтверждает качество сборки и материалов;
• Широкий температурный диапазон - надёжно работает даже в холодных цехах и на открытых площадках внутри помещений;
• Высокая отключающая способность - 6 кА достаточна для большинства промышленных и бытовых объектов;
• Характеристика D - идеальна для двигателей, компрессоров, сварочных аппаратов;
• Поддержка дополнительной комплектации - легко адаптировать под задачи безопасности и контроля.

Ограничения применения

Не применяйте автоматический выключатель M06N вне закрытых щитов - степень защиты IP20 не предохраняет от влаги, пыли и внешних воздействий. Не используйте для постоянной работы при токе выше 25 А - возможен преждевременный износ. Не подходит для цепей постоянного тока (DC). Не устанавливайте рядом с источниками сильного тепла (печи, котлы) - превышение +70 C может вызвать ложные срабатывания. Не применять в средах со взрывоопасными газами или пылью - требуется специальное исполнение.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с асинхронным двигателем 15 кВт;
• Жилой дом: входной автомат для квартиры с электроплитой, бойлером и кондиционером;
• Коммерческий объект: распределительный щит торгового центра с освещением, HVAC и лифтами;
• Система водоснабжения: управление насосной группой с частотным преобразователем.

Практические советы

• Выбирая автоматический выключатель четырехполюсный D 25А 6кА M06N, убедитесь, что суммарная нагрузка по всем фазам не превышает 25 А - равномерное распределение критично;
• При подключении кабелей сечением более 16 мм2 используйте наконечники - так надёжнее и удобнее;
• Проверяйте правильность подключения нулевого проводника - он тоже отключается, поэтому нельзя использовать как защитный PE;
• Для сложных систем рекомендуется комбинировать с УЗО - автомат M06N не защищает от утечек тока;
• При замене старого автомата - сравнивайте не только ток, но и характеристику (B/C/D): замена C на D может привести к ложному отключению при запуске оборудования.
