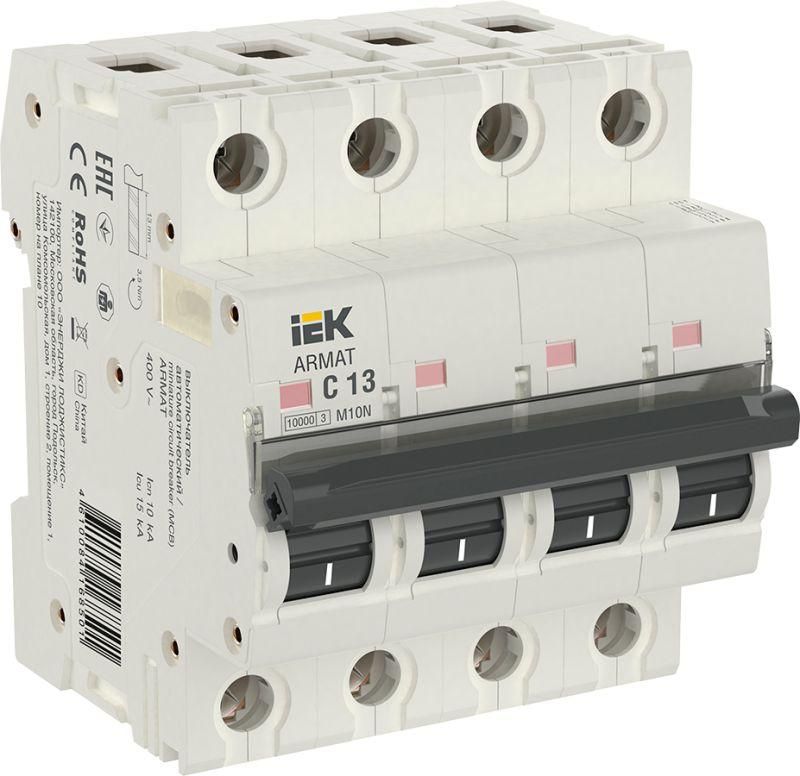

Выключатель автоматический четырехполюсный M10N 4P C 13А 10кА ARMAT | AR-M10N-4-C013 IEK

Автоматический выключатель четырехполюсный C 13А 10кА M10N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная коммутация и защита на 400 В. Артикул ar-m10n-4-c013 соответствует стандартным требованиям монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный C 13А 10кА M10N защищает электрические цепи с четырьмя фазами и нулём - например, трёхфазные нагрузки с заземлением. Применяется в жилых домах, малых предприятиях, на участках с оборудованием типа кондиционеров, насосов, групп освещения и других устройств, требующих одновременного отключения всех проводников. Подходит для установки в щитах распределения, где важна целостность системы заземления и равномерная нагрузка между фазами.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети; изоляция рассчитана на 500 В;
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, двигатели, люминесцентные светильники);
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке (18 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Рабочий диапазон температур: от –40 C до +70 C - допустимо использование в неотапливаемых помещениях, на улице в герметичных корпусах;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает энергии пробоя при КЗ;
• Цвет: белый - стандартизированная окраска для промышленной эстетики;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо усилием, указанным в инструкции, чтобы избежать перегрева. Все полюса имеют одинаковый механизм отключения - при срабатывании одного, остальные также отключаются. Совместим с другими устройствами серии ARMAT: можно использовать с УЗО, реле контроля напряжения, контактами того же бренда. Обязательно соблюдать порядок подключения: входные провода сверху, выходные - снизу. Не рекомендуется менять местами фазы и ноль - нарушается принцип работы защиты.

Безопасность и стандарты

Автоматический выключатель четырехполюсный C 13А 10кА M10N соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 повышает безопасность при аварийных режимах. Сертифицирован для эксплуатации в условиях климатического исполнения УХЛ4 - умеренный и холодный климат с повышенной влажностью, но только в защищённых помещениях. Отключение происходит при превышении тока более чем на 10 % от номинала - предотвращает перегрев кабелей и оборудования.

Преимущества

• Четырёхполюсная конструкция гарантирует полное отключение нулевого провода - важно для безопасности при ремонте;
• Высокая отключающая способность (10 кА) позволяет применять в местах с высокой вероятностью КЗ - например, рядом с трансформаторами;
• Широкий температурный диапазон делает возможным использование даже в неотапливаемых щитовых;
• Долгий срок гарантии (15 лет) говорит о высоком качестве сборки и материалов;
• Поддержка кабелей до 25 мм2 - удобно для мощных нагрузок без переходников.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 13 А - превышение вызовет ложные срабатывания или повреждение;
• IP20 не допускает установку во влажных, пыльных или открытых местах - только в закрытых щитах;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - лучше выбрать характеристику D.

Примеры использования

• Защита трёхфазного кондиционера с нулевым проводом в квартире;
• Отключение группы розеток в мастерской с несколькими станками;
• Щитовая в гараже с подключённым сварочным аппаратом и освещением;
• Распределительный щит многоквартирного дома на этаже с общей трёхфазной нагрузкой.

Практические советы

• При выборе проверьте, что суммарная мощность подключенных устройств не превышает 5,2 кВт (P = U × I = 400 В × 13 А × 1,0 - коэффициент мощности принят 1);
• Если в цепи есть двигатель - убедитесь, что его пусковой ток не превышает 10×13=130 А, иначе выберите характеристику D;
• При монтаже используйте клеммы с правильным моментом затяжки - переусиливать нельзя, иначе повредится пластик или контакты;
• Для увеличения надёжности - параллельно установите УЗО с номиналом 30 мА;
• Проверяйте соответствие сечения кабеля - 25 мм2 - это максимум, меньшие сечения тоже подходят, но не больше.
