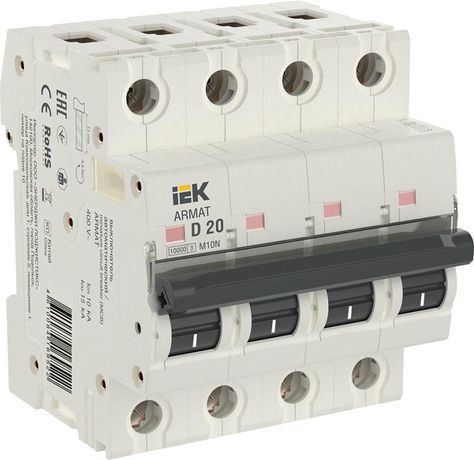

Выключатель автоматический четырехполюсный M10N 4P D 20А 10кА ARMAT | AR-M10N-4-D020 IEK

Автоматический выключатель четырёхполюсный модульный M10N 20А 10кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки в щитках жилых и общественных зданий, обеспечивает надёжную работу при температуре от -40C до +70C.

Назначение и область применения

Автоматический выключатель четырёхполюсный модульный M10N 20А 10кА защищает трёхфазные сети с нулевым проводником - например, питание оборудования на 400 В. Подходит для бытовых и коммерческих объектов: квартир, офисов, малых производств. Применяется там, где требуется одновременное отключение всех фаз при аварии - например, при перегреве двигателя или КЗ в силовой линии.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство пропускает без отключения;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 500 В;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Количество полюсов: 4 - отключаются все фазы и ноль одновременно;
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый);
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки);
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги - устанавливается внутри закрытых щитов;
• Рабочий диапазон температур: -40…+70 C - работает даже в неотапливаемых помещениях;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого размера;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ;
• Цвет корпуса: белый - соответствует стандартной цветовой гамме щитового оборудования;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель четырёхполюсный модульный M10N 20А 10кА монтируется на DIN-рейку шириной 35 мм. Все контакты расположены сверху и снизу - удобно для подключения кабелей. Для соединения используйте клеммы с зажимом на 25 мм2. Обязательно соблюдайте полярность: L1–L3 и N должны быть правильно подключены. Устройство совместимо с другими элементами серии ARMAT - можно использовать с УЗО, реле контроля напряжения и другим оборудованием того же бренда.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - допускается применение в неотапливаемых помещениях с повышенной влажностью, но не на улице или в сырых зонах (из-за IP20).

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами в типовых жилых и коммерческих сетях;
• Характеристика D - идеально для запуска двигателей без ложных срабатываний;
• 15-летняя гарантия - подтверждает долговечность конструкции;
• Широкий температурный диапазон - позволяет использовать в холодных регионах и на открытых площадках внутри помещений;
• Поддержка кабелей до 25 мм2 - исключает необходимость переходников или опрессовки.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и механических повреждений;
• Не подходит для систем с постоянным током (DC) - только для переменного тока 50 Гц;
• Не рекомендован для защиты цепей с частыми пусками выше 10 раз в час - возможен износ теплового расцепителя;
• Не используется в качестве главного рубильника - требует внешнего разъединителя для обслуживания.

Примеры использования

• Защита трёхфазного кондиционера мощностью до 5 кВт в квартире;
• Отключение питания станка с асинхронным двигателем в мастерской;
• Щитовая защита в многоквартирном доме для группы розеток 380 В;
• Питание системы вентиляции с частотным преобразователем.

Практические советы

• При выборе автомата проверьте суммарную мощность подключаемых устройств - она не должна превышать 8,8 кВт (при 400 В и 20 А);
• Если в цепи есть двигатель, убедитесь, что пусковой ток не превышает 8–10× номинала - иначе выберите более высокую характеристику (например, K или Z);
• При монтаже затягивайте клеммы моментом 0,8–1,0 Нм - недостаточно или слишком сильно - может вызвать нагрев;
• Для сложных систем используйте дополнительные аксессуары: сигнализатор положения, блокировочные механизмы - они поддерживаются конструкцией M10N;
• Не заменяйте этот автомат на менее мощный - 10 кА - минимальная величина для большинства современных сетей, ниже - риск выхода из строя всей защиты.
