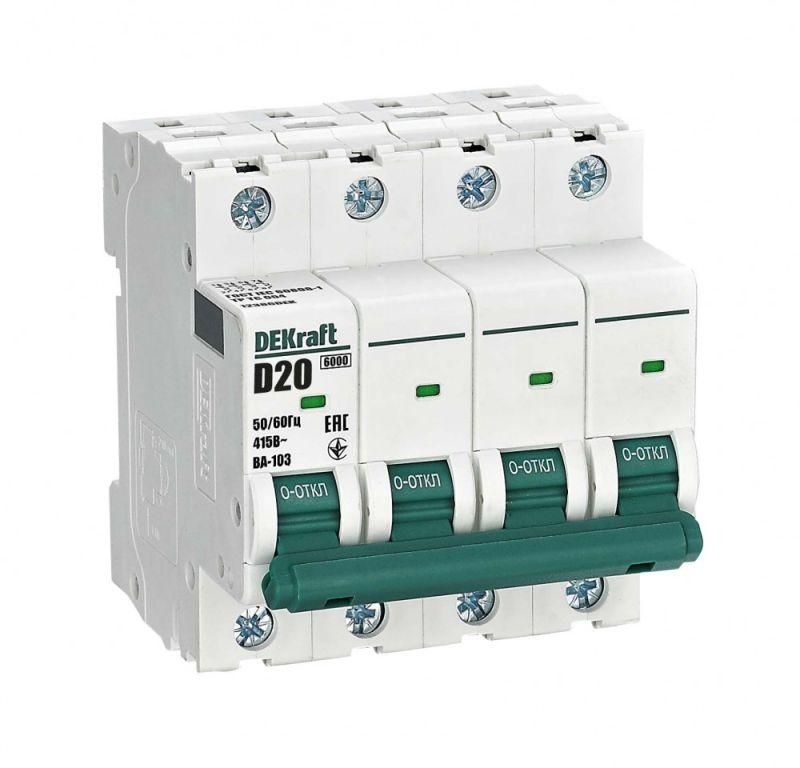

Автоматический выключатель ВА-103 4P 20А D 6кА новый - 12386DEK APC

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсный аппарат на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока в промышленных и коммерческих объектах. Устройство совместимо с DIN-рейкой и корпусами систем DEKRAFT и SE.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что важно для трёхфазных сетей. Характеристика D обеспечивает устойчивость к кратковременным пусковым токам - идеально подходит для оборудования с высокими импульсными нагрузками: насосы, компрессоры, двигатели, конвейеры, сварочные аппараты. Благодаря отключающей способности 6 кА, устройство может применяться в качестве вводного автомата в распределительных щитах.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В (AC)
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: D - медленное срабатывание при больших пусковых токах
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запылённости
• Способ монтажа: на DIN-рейку 35 мм
• Поддержка дополнительных аксессуаров: да (только с левой стороны)

Совместимость и монтаж

ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство полностью совместимо с корпусами и оболочками DEKRAFT и Systeme Electric - можно использовать существующие щиты этих серий без доработок. Для установки требуется свободное место глубиной 78,5 мм. Клеммы рассчитаны на провода до 25 мм2. Дополнительные аксессуары (например, расцепители, сигнализаторы состояния) устанавливаются исключительно слева - справа и сверху места нет.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в зонах со степенью загрязнения 2 - то есть в сухих, защищённых помещениях. IP20 не предусматривает защиту от брызг и пыли - не используйте в сырых, открытых или пыльных местах без дополнительной оболочки.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышенная механическая прочность и долговечность
• Индикатор состояния контактов через окошко - видно, включен ли автомат, даже если рукоятка заблокирована или закрыта
• Боковые каналы охлаждения - снижают нагрев при длительной работе при высоких температурах окружающей среды
• Разрешена установка аксессуаров - легко расширить функционал (дополнительные расцепители, блокировки, сигнализация)
• 100%-я совместимость с популярными щитами DEKRAFT и SE - упрощает замену и сборку

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях - IP20 недостаточно
• Дополнительные аксессуары можно устанавливать только слева - нельзя использовать правую сторону
• Характеристика D не подходит для чувствительных нагрузок (электроника, освещение) - возможны ложные срабатывания
• Не рекомендован для постоянной работы выше +40 C без принудительного охлаждения

Примеры использования

• Вводной автомат в трёхфазном щите торгового центра
• Защита группы двигателей на производстве (конвейер, насос, вентилятор)
• Щит питания станков с частотным преобразователем
• Распределительный щит в логистическом комплексе с мощными компрессорами

Практические советы

• Перед монтажом проверьте посадочный диаметр клемм - он рассчитан на провода 0,5–25 мм2. Не затягивайте слишком сильно - риск повреждения контактной площадки
• Если планируете установку дополнительных модулей (например, UVR или OF), заранее выбирайте модель с левосторонним расположением крепления
• Для условий с колебаниями температур выше +40 C предусмотрите дополнительную вентиляцию щита - боковые каналы помогают, но не решают проблему полностью
• При замене старого автомата - убедитесь, что новый ВА-103 имеет ту же отключающую способность (6 кА) и тип характеристики D - иначе возможны проблемы с координацией защиты
• Индикатор состояния работает механически - если он не перемещается после срабатывания, возможно повреждение внутреннего механизма - замените устройство
